Реферат



Изобретение относится к сельскому хозяйству и обеспечивает повышение эксплуатационной надежности, а также снижение энергоемкости процесса раздачи стебельчатых кормов путем их перерезания при неполном прохождении через выгрузное окно. Кормораздатчик содержит тросо-шайбовый транспортер 1 в трубчатом кожухе 2, электропривод и загрузочный бункер 3. В кожухе 2 имеются выгрузные окна 5. Режущие кромки задних участков боковых стенок выгрузных окон выполнены в виде неподвижного дискового ножа 9 и подвижного дискового ножа 10. Нож 10 установлен на подпружиненной оси 12. Ось 12 посредством закрепленого на ней рычага 16 взаимодействует с блокировочными контактами 15. Частично прошедшие сквозь выгрузные окна длинные волокна корма режутся ножами 9 и 10, а неразрезаемые примеси перемещают нож 10, ось 12 которого посредством рычага 16 размыкает контакты 15. 1 з.п. ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„,,SU„„1576081 (51)5 А 01 К 5/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

10. ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4444062/30-15 (22) 21.06.88 (46) 07,07,90,Вюп, М- 25 (71) Всероссийский научно-исследовательский и проектно-технологический институт химизации сельского хозяйства (72) Е. К,Отто и В,Ef.Ïî÷åðíèí (53) 636.084.7-83 (088.8) ,(56) Арнаутов В.И, Технология механизированных работ на репродукторных свинофермах. — M. Колос, 1976, с,128, рис.39.

Авторское свидетельство СССР

В 1503498, кл. А 01 К 5/00, 1987. (54) КОРМОРАЗДАТЧИК (57) Изобретение относится к сельс-кому хозяйству и обеспечивает повьппе". ние эксплуатационной надежности, а также снижение энергоемкости процес2 са раздачи стебельчатых кормов путем их перерезания при неполном прохождении через выгрузное окно, Кормораздат чик содержит тросошайбовый транспортер 1 в трубчатом кожухе. 2, электропривод 3 и загрузочный бункер 4. В кожухе 2 имеются выгруэные окна 5, Режущие кромки задних участков боковых стенок выгрузных окон выполнены в виде неподвижного дискового ножа 9 и подвижного дискового ножа 10, Нож

10 установлен на подпружиненной оси

12, Ось 12 посредством закрепленного на ней рычага 16 взаимодействует с блокировочными контактами 15. Частично прошедшие сквозь выгрузные окна длинные волокна корма режутся ножами 9 и 10, а неразрезаемые примеси перемещают нож 10, ось 12 которого посредством рычага 16 размыкает контакты 15, 1 з.п. ф †, 3 ил.

1576081

Изобретение относится к области сельского хозяйства, в частности к кормораздатчикам, используемым на фермах и комплексах.

Цель изобретения — цовьппепие эксплуатационной надежности, а также снижение энергоемкости процесса раздачи стебельчатых кормов путем их перерезания при неполном прохожде- 10 нии через выгрузное окно.

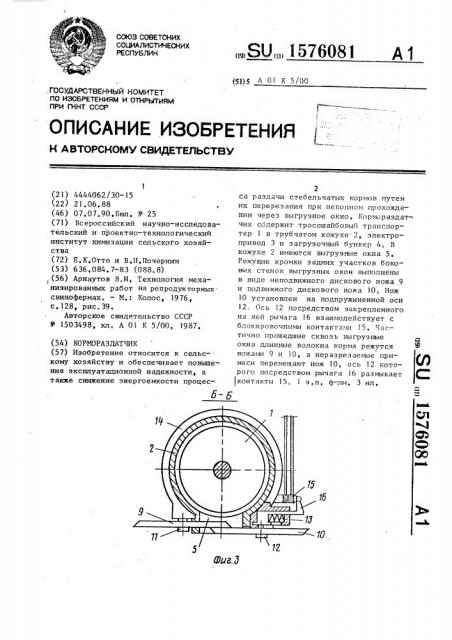

На фиг,1 изображен кормораздатчик, общий вид; на фиг.2 — вид А на фиг,1 на фиг.3 — разрез Б-Б на фиг.2, Ф5

Кормораздатчик содержит тросошайбовый транспортер 1, расположенный в трубчатом кожухе 2, электропривод 3 и загрузочный бункер 4,:В кожухе 2 размещены выгрузные окна 5, под кото- 20 рыми находятся дозаторы 6, установленные над кормушками 7. Задние участки боковых стенок 8 выгрузных окон выполнены с образованием режущей кромки. Режущая кромка выполнена в ви-25 де неподвижного 9 и подвижного 10 дисковых ножей, которые установлены: на параллельных осях 11 и 12 с перекрытием друг друга в плоскости, перпендикулярной плоскости поперечного 30 сечения кожуха 2, Ось 12 дискового . ножа 10 подпружинена посредством пружины 13 относительно кожуха 2, В зоне выгрузного окна установлен хомут 14, охватывающий кожух 2, 35

Корморазцатчик снабжен приспособлением для аварийной остановки электро привода 3 тросошайбового транспортера 1, которое выполнено в виде блокировочного контакта 15 привода 3, зак- 40 репленного на кожухе 2 выгрузного окна 5, и рычага 16, установленного на подпружиненной оси 12 ножа 10 с воэможностью взаимодействия с контактом 15. Бункер 4 имеет подпрессо- 45 ,вывакяцую стенку 17 с заслонкой 18, " Кормораздатчик работает следующим образом.

Корм из загрузочного бункера 4 тросошайбовым транспортером 1, приводимым в движение электроприводом 3, перемещается н трубчатом кожухе 2 к выгрузным окнам 5 ° Если корм мелко.,дернист, он захватывается транспортером 1 беэ затруднений, Во избежание переполнения кожуха 2 заслонка 18

55 опущена. При раздаче стебельчатых кормов заслонка 18 поднята, подпрессовывакицая стенка 17 бункера 4 обеспечивает необходимое заполнение кожу1 ха 2 кормораздатчика. Во время заполнения дозаторов 6 часть длинноволокнистых частиц корма не успевает пройти сквозь выгрузные окна 5 и режется со скольжением дисковыми ножами 9 и

10„ После этого часть корма попадает в дозаторы 6, а часть — транспортируется далее. После заполнения дозато-. ров б корм выгружается в кормушки 7, где и скармпивается животным.

При попадании в выгрузное окко 5 длинномерных неразрезаемых примесей (например, проволоки )подвижный дисковый нож 10 отклоняется от ножа 9 на подвижной оси 12, преодолевая сопротивление пружины 13, и закрепленный на оси 12 рычаг 16 размыкает контакты 15 электропривода 3, Кормораздатчик останавливается, предотвращая тем самым поломку тросошайбового транспортера 11 и после извлечения.инородного предмета из выгрузного окна 5 вновь начинает раздачу корма животным.

Формула изобретения

I, Кормораздатчик, содержащий соединенный с приводом тросошайбовый транспортер, заключенный в трубчатый кожух с доз аторами, закрепленными под выгрузными окнами, задние участ<и боковых стенок которых выполнены с образованием режущей кромки, отличающийся тем, что, с целью повьппения эксплуатационной надежности, а также снижения энергоемкости процесса раздачи стебельчатых кормов путем их перерезания при неполном прохождении через выгрузное окно, режущая кромка задних участков боковых стенок выгрузных окон выполнена в виде дисковых ножей, которые установлены на параллельных осях с перекрытием друг друга в плоскости, перпендикулярной плоскости поперечного сечения кожуха, при этом ось одного из ножей подпружинена относительно кожуха, 1

2. Кормораздатчик по п,1, о т л ич а ющ ий с я тем, что он снабжен приспособлением для аварийной остановки привода тросошайбового транспортера, которое выполнено в виде блокировочного контакта привода, закрепленного на кожухе у выгрузного

5 !576081 6 окна, и рычага, установленного на - ностью взаимодействия с упомянутым подпружиненной оси ножа с возмож- контактом.
