Реферат



Изобретение относится к промышленному рыболовству. Цель изобретения - повышение удобства пользования за счет исключения запутывания подбор 7 с оснасткой 8. На укладочной площадке 5 установлены направляющие 2. На их горизонтальный волнообразный участок укладывают центральную часть сети 1. Выходной участок направляющих 2 выполнен отогнутым вниз и в стороны. Устройство 6 перемещает сетеукладочные лебедки вдоль направляющих 2. 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТ ИЧЕСНИХ

РЕСПУБЛИК

51)5 A 01 К 79/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К д ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

" ). с

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

Il0 ИЗОБРЕТЕНИЯМ И ОЧНРЫТИЯМ

ПРИ ГКНТ СССР! (21) 4234823/30-13 (22) 31,03, 87 (46) 07,07,90„Вюл. М - 25 . (71) Дальневосточный филиал Научнопроизводственного обьединения по технике промышленного рыболовства (72) A.А, Гу ев и Г,A,Тимченко (53) 639,2,081 ° 1)2 (088.8) (56) Anòîðñêîå свидетельство ССС1;

У 536801, кл, А 01 К 73/06, 1975, (54) УСТРОЙСТВО ДЛЯ УКЛАДКИ СЕТЕЙ (5 7) Изобретение относится к промыш.ленному рыболовству. Цель изобретенияия — повышение удобства пользования

) за счет исключения запутывания подбор 7 с оснасткой 8. На укладочной площадке 5- установлены направч iюпд:

2, HB их горизонтальный волноооразный участок укладывают централ ную часть сети 1, Выходной участок направлякчппх

2 выполнен отогнутым вниз и ь с тсроны, Устройство 6 переме:цает сетеукладочные лабедки вдоль напрà):яяк))))иK

2 ил.

1576107

Лэобретение относится к промышленному рыболовству и может быть использовано при сетевом лове,.

Цель изббретения — повышение удоб"

5 ства пользования за счет исключения запутывания оснастки подбор .в ячейках сети.

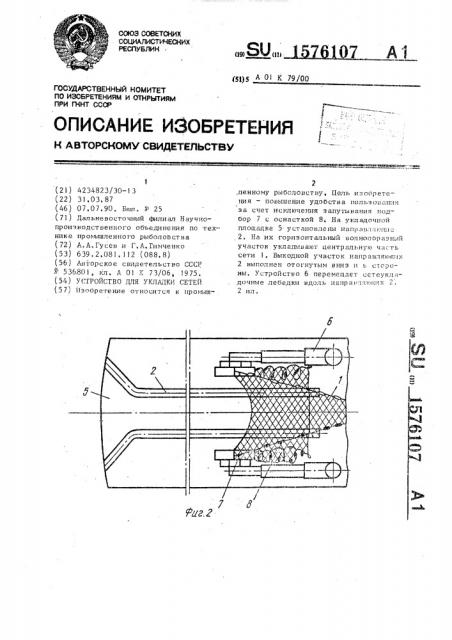

На фиг. 1 изображено устройство для укладки сетей, вид сбоку; на !О фиг. 2 — то же, вид сверху, Устройство содержит приспособление для размещения сети 1, выполненное в виде двух параллельных направляющи:w

2, каждая иэ: которых содержит горизонтальный участок, имеющий в вертикальном сечении волнообразную форму, и отогнутый вниз и в стороны выходной участок, Горизонтальный участок каждой нап- 20 равляющей 2 установлен на опорах 3 и служит для размещения сети I Сетеукладочные лебедки 4 установлены с возможностью перемещения вдоль направляющих 2 над сетеукладочной площадкой 25

5 на устройстве 6 перемещения.

Сети 1 снабжены подборами 7 с оснасткой 8, Укладку сети 1 производят следующим образом, 30

Перед началом укладки сетей 1 вводят подборы 7 в рабочие органы сетеукладочных лебедок 4, Затем сетеукпадочными лебедками 4 за две подборы 7 протягивают сети 1 к сетеукладочной площадке 5 и укладывают сети 3 на нап35 равляющие 2, При этом сети расправляются под действием веса подбор 7. В процессе укладки сетей 1 устройством

6 перемещения сетеукладочные лебедки 40

4 перемещают в район выметки для равномерной укладки сетей 1 на направляюющих 2. В процессе укладки централь-. ная часть сети располагается на двух направляющих 2, а ее края с подборами

7 — по сторонам направляющих 2.

После окончания укладки сети 1 хранят на направляющих 2 до выметки. Так

: как напРавляющие 2 параллельны, а ro 50 ризонтальные участки выполнены волнообразными, то во время качки сети 1 с них не сходят °

Во время выметки подборы 7 и сходящие с направляющих 2 сети 1 расходятся в стороны за счет того, что направляющие 2 имеют выходной участок, отогнутый вниз и в стороны, Уходящая за борт чаоть сети 1 одновременно протя гив ает о ст an ь ную се т ь по н апр авляющим 2 на параллельных участках и увлекает ее за сОбой. Удаление подбор 7 друг от друга во время постановки сетей 1 предотвращает их перехлест, Изобретение позволяет исключить э апутынание оснастки подбор в сетном полотне сети и порывы сетного полотна при выметке сетей за счет расположения подбор и обетного полотна на различных уровнях, исключить перехлест подбор при выметке сетей зй счет разведения подбор в стороны в районе выметки сетей, использовать всю плошадь се— тей за счет предотвращения порывов сетного полотна и перехлеста подбор и экономить npoMb! UJIQBoe время, затрачиваемоее на ремонт поврежденных сетей.

Указ анные преимущества поз воляют повысить 3ффективно сть лова и удобство пол ьз ов ания у стр ой с тв о м.

Фор мул а изобретения

Устройство для укладки сетей, содержащее приспособление для размещения eети, сетеукладочные лебедки и механизм их перемещения относительно приспособления для размещения сети, о т лич ающе е ся тем, что, сцелью повышения удобства пользования за счет исключения запутывания оснастки подбор в ячеях сети, приспособление для размещения сети выполнено в виде двух параллельных направляющих, каждая из которых содержит горизонтапьный участок волнообразной фор ы, установленный на,опорах и служащий для размещения сети, и также отогнутый Вниз и в стороны выходной участок, а лебедки установлены с возможностью перемещения н дол ь н анр авля ющи х, 1576107

РигЛ

Составитель А, Горбачева

Техред И.Ходанич

Редактор И,Шмакова

Корректор Т. Мал ец,Заказ 807 Тираж 432 Поджтсное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СЧСР

113035, Москва, Ж-35„ Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
