Устройство для герметизации сельскохозяйственных материалов при аммонизации

Устройство для герметизации сельскохозяйственных материалов при аммонизации

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству, в частности к устройствам для приготовления кормов. Цель изобретения - расширение технологических возможностей и упрощение конструкции. Транспортное средство 12, соединенное с прицепной серьгой 5, передает свое перемещение через гибкую связь 7, соединенную с рычагами 6, прочной раме 1. Последняя установлена в шарнирно закрепленных на опоре подпятниках 10 и поворачивается в них. Рычаги 6, служащие для изменения направления тягового усилия транспортного средства 12, поворачиваются вместе с рамой 1 в шарнирно закрепленных подпятниках 11. Рама 1 опускается на скирду, опираясь на нее установленным в верхней ее части катком 2, который перекатывается по вершине скирды. Рама 1 перемещается вдоль скирды, укрывая ее пологом 4. 1 з.п. ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„Л0„„1 76138

А1 щ) А 23 К 3/03,1/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ .

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

IlPH ГКНТ СССР

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

1 (21) 4494593/30-15 (22) 29.08,88 (46) 07.07,90, Бюл. М 25 (71) Научно-исследовательский и проектно-технологический институт жидких удобрений (72) В.К,Пожарский, А.И,Бухтояров, Е.Н.Петров и А.М,Гусаров (53) 631.363(088.8) (56) Авторское свидетельство СССР

Р 1132895, кл, А 23 К 1/12, 1983. (54) УСТРОЙСТВО рЦИ ГЕРМЕТИЗАЦИИ СЕЛЬСКОХОЗЯЙСТВЕННЫХ МАТЕРИАЛОВ ПРИ ANMOНИЗАЦИИ (57) Изобретение относится к сельскому хозяйству, в частности к устройствам для приготовления кормов. Цель изобретения — расширение технологи2 ческих возможностей и упрощение конструкции, Транспортное средство 12, соединенное с прицепной серьгой 5, передает свое перемещение через гибкую связь 7, соединенную с рычагами

6, арочной раме 1. Последняя установ лена в шарнирно закрепленных на опоре подпятниках 10 и поворачивается в них. Рычаги 6, служащие для изменения направления тягового усилия транспортного средства 12, поворачиваются вместе с рамой 1 в шарнирно закрепленных подпятниках 11. Рама 1 опускается на скирду, опираясь на нее установленным в верхней ее части катком 2, который перекатывается по вершине скирды. Рама 1 перемещается вдоль скирды, укрывая ее пологом 4.

1 з.п.A-лы, 3 ил.

15" 6138

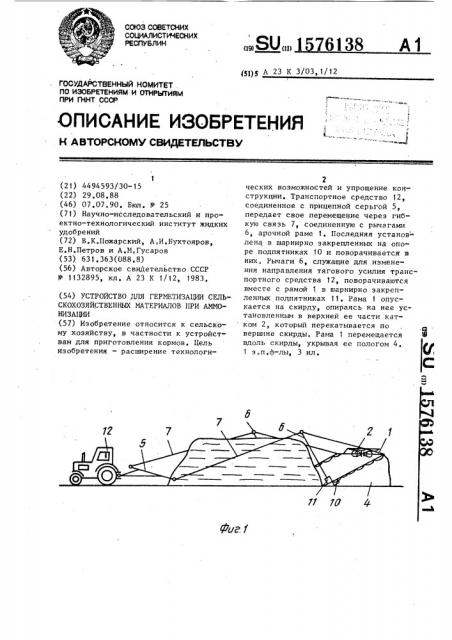

Изобретение относится к сельскому:. хозяйству, в частности к устройствам для приготовления кормов, Цель изобретения — расширение технологических возможностей и упроще ние конструкции, На Ьиг, 1 представлено устройство, общий вид; на фиг, 2 — арочная рама с катком и зажимами; на фиг. 3 - опора арочной рамы.

Устройство содержит арочную раму l, На верхней части которой установлен каток 2, К раме 1 прикреплен с помощью зажимов 3 ггазонепроницаемый полог 4. Между рамой 1 н прицепной серьгой 5 расположены рычаги 6, соединенные с двухконцевыми гибкими связями 7. Один конец связи 7 соеДинен с рамой 1, а другой - с прицепной серьгой 3.

Рама 1 и рычаги 6 установлены в опорах, выполненных в виде пластины

8 с грунтозацепами 9 и шарнирно установленными двумя подпятниками 10 и 11. В .подпятнике 10 установлен опорный конец рамы .l. В подпятнике

11 установлен опорный конец рычага 6.

Прицепная серьга 3 соединена с транспортным средством 12.

Устройство работает следующим образом.

По обе стороны от укрываемой скирды, у одного из ее торцов, устанавЛивают опоры, заглубляя грунтозацепы

9 в землю. В подпятники 10 вставляют опорные концы арочной рамы 1, а в подпятники 11 опорные концы рычагов б. К транспортному средству 12 присоединяют прицепную серьгу 5, а зажимами 3 крепят к раме. 1 газонепроницаемый полог 4. Затем приводят

8 движение транспортное средство 12, которое с помощью рычагов 6 и гибкой связи 7 поднимает раму 1, Рама 1 поворачивается и опускается верхней частью с катком 2 на вершину скирды.

5 При дальнейшем движении транспортного средства 12 каток 2 катится по вершине скирды, при этом рычаги 6 и рама 1 выходят из подпятников 10 и

11 н движутся вдоль скирды, растяги10 вая полог 4 по ее поверхности. Достигнув конца скирды, рама 1 опускается на землю, укрывая пологом 4 всю скирду. Арочную Раму.1 отсоединяют от полога 4.

Формула изобретения

1. Устройство для герметизации сельскохозяйственных материалов при аммонизации, включающее ар очную раму с опорами, соединенный с ней газонепроницаемый полог и соединенную с рамой прицепную серьгу, о т л и ч аю щ е е с я тем,-что, с целью расши25 рения технологических возможностей и упрощения конструкции, оно снабжено расположенными между прицепной серьгой и арочной рамой рычагами с соединенными с ними двухконцевыми гибкими связями, причем один конец гибкой связи соединен с прицепной серьгой,,а второй - с арочной рамой, при этом опоры выполнены в виде пластины с грунтозацепом и шарнир-но установленными на ней двумя подпятниками, в одном из которых установлен опорный конец арочной рамы, а в другом — опорный конец рычага.

2, Устройство по п. 1, о т л и40 ч а ю щ е е с я тем, что оно снабжено установленным на верхней части арочной рамы катком и размещенными по периметру рамы зажимами для крепления полога, 1576138

Фиг,2

Составитель А,Скибневский

Редактор В,Петраш Техред M.Õîäàíè÷ Корректор Л.Патай

Заказ 1809

Тираж 535

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, .Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
