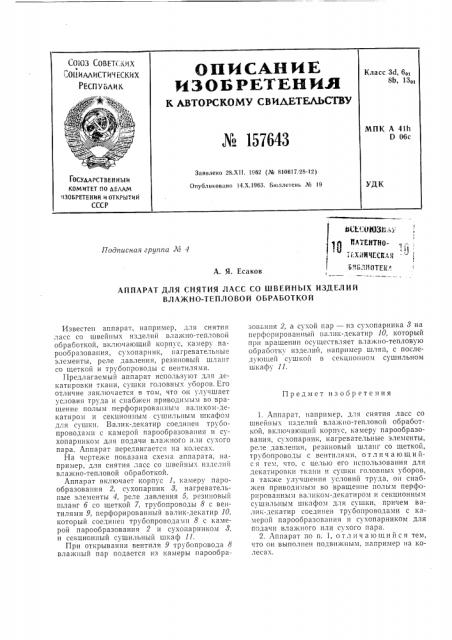

СОЮЗ СОВЕТ(:КЧХ

CO11HAAHCTH l ВСКИХ

РЕСПУБЛИК

ОПИСА.НИЕ g() Б РЕТЕН И

К АВТОРСКОМУ CBNAETEAbCTSV № 157643

Класс Зй, 6»

8Ь, 13»

МПК А 4lh

D 06c

Заявлено 28.XII. 1962 (¹ 810617, 28-12) Опубликовано 14.Х.1963. Бюллетень ¹ 19

ГОСУААРСТ ВЕН Н Ы И

КОМИТЕТ ПО АЕЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

СССР

УДК

i ;:ОЮЗА ь >

1 g пАтентнО-! ;I;XiIHЧЕСЕЛЧ

БИБЛИОТЕК.".

Подписная группа Л0 4

А. Я. Есаков

АППАРАТ ДЛЯ СНЯТИЯ ЛАСС СО IBEAHblX ИЗДЕЛИЙ

ВЛАЖНО-ТЕПЛОВОЙ ОБРАБОТКОЙ

Предмет изобр етения

Известен аппарат, например, для снятия ласс со швейных изделий вла кно-тепловой обработкой, включающий корпус, камеру парообразования, сухопарник, нагревательные элементы, реле давления, резиновый шланг со щеткой и трубопроводы с вентилями.

Предлагаемый аппарат используют для декатировки ткани, сушки головных уборов. Его отличие заключается в том, что он улучшает условия труда и сн1абжен приводимым во вращение полым перфорированным валиком-декатиром и секционным сушильным шкафом для сушки. Валик-декатир соединен трубопроводами с камерой парообразования и сухопарником для подачи влажного или сухого пара. Аппарат передвигается на колесах.

На чертеже показана схема аппарата, например, для снятия ласс со швейных изде;п1й влажно-тепловой обработкой.

Аппарат включает корпус 1, камеру парообразования 2, сухопарник 8, нагревательные элементы 4, реле давления 5, резиновьш шланг б со щеткой 7, трубопроводы 8 с вентилями 9, перфорированный валик-декатир 10, который соединен трубопроводами 8 с камерой парообразования 2 и сухопарником 8, и секционный сушильный шкаф 11.

При открывании вентиля 9 трубопровода 8 влажный пар подается из камеры парообразованпя 2, à сухой пар — из сухопарника 8 на перфорированный валик-декатир 10, который прн врашенип осуществляет влажно-тепловую обработку изделий, например шляп, с последуюшеи сушкой в секционном сушильном шкафу 11.

1. Аппарат, например, для снятия ласс со швейных изделнш влажно-тепловой обработкой, III< IIo IaIoIII»i1 корпх.с, камер, парообразОнация, сухопарник, нагревательные элементы, реле давления, резиновьш шланг со щеткой, трубопроводы с вентилями, отличающийс я тем, что, с целью его использования для декатирОВки ткани и c) øêè ГОЛОВных х ООрОВ, а также улучшения условий труда, он снабжен приводимым во вращение полым перфорированным валиком-декатиром и секционным сушильным шкафом для сушки, причем валик-декатир соединен трубопроводами с камерой парообразования и сухопарником для подачи влажного пли сухого пара.

2. Аппарат по п. 1, отличаюшийся тем, что он выполнен подвижным, например на колесах. № 157643

Составитель E. И. Брагина

Редактор В. Ф. Чулкова Техред А. А. Кудрявицкая Корректор В. П. Фомина

Поди. к печ. 6/Х вЂ” 63 г. Формат б1 м. 60;;, 901, з Объем 0,23 изд, л.

Заказ 2533!5 THpаж 525 Цена 4 коп.

ЦНИИПИ Государствен ого комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
