Захватное устройство для грузов с цапфами

Захватное устройство для грузов с цапфами

Иллюстрации

Показать все

Реферат



Изобретение относится к подъемно-транспортному оборудованию, в частности к грузозахватным устройствам. Цель изобретения - улучшение условий эксплуатации. Устройство подводят к грузу 10. Планки 7 ориентируют устройство относительно груза 10. При дальнейшем опускании происходит захват груза 10 элементами 5. Управление захватными элементами 5 происходит с пульта управления. После снятия устройства с груза 10 планки 7 под действием пружин 9 возвращаются в исходное положение, которое определяется взаимодействием упоров с выступами 3. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4468308/23-11 (22) 01.08.88 (46) 07.07.90. Бюл. № 25 (71) Государственный институт по проектированию предприятий по производству изделий из пластмасс и химтары (72) В. А. Конов и И. С. Осташевский (53) 621.86.061 (088.8) (56) Авторское свидетельство СССР № 1020356, кл. В 66 С !/66, 1981.

ÄÄSUÄÄ 1576472 А 1 (51)5 В 66 С 1 66 2 (54) ЗАХВАТНОЕ УСТРОЙСТВО ДЛЯ ГРУ3ОВ С ЦАПФАМИ (57) Изобретение относится к подъемнотранспортному оборудованию, в частности к грузозахватным устройствам. Цель изобретения — улучшение условий эксплуатаци и.

Устройство подводят к грузу 10. Планки 7 ориентируют устройство относительно груза 10. При дальнейшем опускании происходит захват груза 10 элементами 5. Управление захватными элементами 5 происходит с пульта управления. После снятия устрой ства с груза 10 планки 7 под действием пружин 9 возвращаются в исходное положение, которое определяется взаимодействием упоров с выступами 3. 2 ил.

1576472

Формула изобретения

Составитель С. Осипов

Редактор Н. Гунько Техред А. Кравчук Корректор Т. Малец

Заказ 1825 Тираж 607 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

Изобретение относится к подъемно-транспортному оборудованию, в частности к грузозахватным устройствам.

Целью изобретения является улучшение условий эксплуатации.

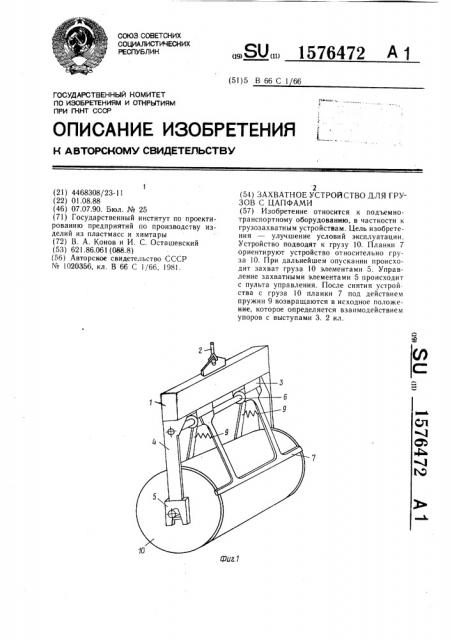

На фиг. 1 изображено захватное устройство, общий вид; на фиг. 2 — то же, поперечный разрез.

Устройство содержит траверсу 1 с серьгой 2 для навешивания устройства на крюк грузоподъемного механизма и с выступами 3.

На траверсе 1 жестко закреплены стойки 4 с захватными элементами 5. Между стойками 4 параллельно траверсе установлена штанга 6, на которой шарнирно закреплены

Планки 7, снабженные упорами 8. Между планками 7 размещены пружины 9, которые обеспечивают постоянное их раскрытие.

Устройство работает следующим образом.

При опускании захватного устройства при взаимодействии планок 7 с поверхностью груза 10 происходит ориентация устройства относительно груза 10. При дальнейшем опускании планки 7 под действием силы тяжести устройства расходятся, и захватные элементы 5 входят во взаимодействие с цапфами груза 10, в результате чего происходит его захват. Управление захватными элементами 5 осуществляется с пульта управления.

При снятии устройства с груза планки 7 под действием пружин 9 возвращаются в исходное положение. При этом выступы 3 траверсы 1 взаимодействуют с упорами 8 планок 7.

Захватное устройство для грузов с цапфами, содержащее траверсу с серьгой для навешивания на крюк грузоподъемного механизма, захватные элементы и симметрично размещенное относительно вертикальной оси траверсы приспособление для ориентации траверсы на грузе, отличающееся тем, что, с целью улучшения условий эксплуатаци, траверса выполнена с выступами, размещенными на нижней плоскости, захватные элементы жестко закреплены на траверсе, а устройство снабжено жестко закрепленной на последней и размещенной параллельно траверсе штангой, при этом приспособление для ориентации включает в себя шарнирно закрепленные на штанге с возможностью ограниченного поворота относительно нее подпружиненные планки, выполненные с упорами для поочередного взаимодействия с выступами траверсы.
