Аэратор воды

Аэратор воды

Иллюстрации

Показать все

Реферат



Изобретение относится к технике для аэрирования воды с целью насыщения ее кислородом воздуха и используется при биохимической очистке сточных вод. Цель изобретения - интенсификация процесса аэрации и увеличение времени контакта жидкой и газообразной фаз - достигается тем, что аэратор смещен к входу жидкости в аэротенк и ось его наклонена в этом направлении. Приемный короб прямоугольного сечения расположен с зазором напротив дисков со стороны входа жидкости. Верхняя и нижняя стенки короба параллельны поверхностям дисков, при этом внешние кромки выполнены по сегментам окружностей, соосных с ротором. Окружность, образующая кромку верхней стенки, имеет больший диаметр. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

09) (11) Щ)5 С 02 F 3/1.4

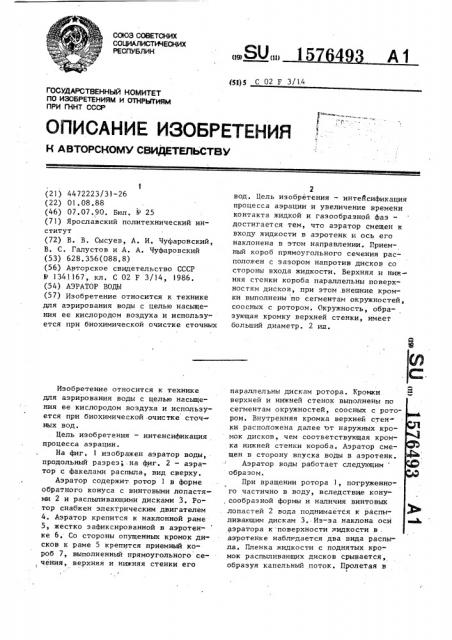

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4472223/31-26 (22) 01.08.88 (46) 07.07.90. Вюл, 25 (71) Ярославский политехнический институт

{72) В. В. Сысуев, А. И. Чуфаровский, В. С. Галустов и А. А. Чуфаровский (53) 628,356(088,8) (56) Авторское свидетельство СССР

& 1341167, кл. С 02 F 3/14, 1986, (54) АЭРАТОР ВОДЫ (57) Изобретение относится к технике для аэрирования воды с целью насыщения ее кислородом воздуха и используется при биохимической очистке сточных

Изобретение относится к технике для аэрирования воды с целью насыщения ее кислородом воздуха и используется при биохимической очистке сточ ных вод.

Цель изобретения — интенсификация процесса аэрации.

На фиг. 1 изображен аэратор воды, продольный разрез;.на фиг. 2 — аэратор с факелами распыла, вид сверху.

Аэратор содержит ротор 1 в форме обратного конуса с винтовыми лопастями 2 и распыливающими дисками 3. Ротор снабжен электрическим двигателем

4. Аэратор крепится к наклонной раме

5, жестко зафиксированной в аэротенке 6. Со стороны опущенных кромок дисков к раме 5 крепится приемный короб 7, выполненный прямоугольного сечения, верхняя и нижняя стенки его

2 вод. Цель изобретения — интейсификация процесса аэрации и увеличение времени контакта жидкой и газообразной фаз— достигается тем, что аэратор смещен к входу жидкости в аэротенк и ось его наклонена в этом направлении. Приемный короб прямоугольного сечения расположен с зазором напротив дисков со стороны входа жидкости. Верхняя и нижняя стенки короба параллельны поверхностям дисков, при этом .внешние кромки выполнены по сегментам окружностей, соосных с ротором. Окружность, образующая кромку верхней стенки, имеет больший диаметр. 2 иа. параллельны дискам ротора. Кромки верхней и нижней стенок выполнены по сегментам окружностей, соосных с ротором. Внутренняя кромка верхней стенки расположена далее от наружных кромок дисков, чем соответствующая кромка нижней стенки короба. Аэратор смещен в сторону впуска воды в аэротенк.

Аэратор воды работает следующим образом.

При вращении ротора 1, погруженного частично в воду, вследствие кону, сообразной формы и наличия винтовых лопастей 2 вода поднимается к распыливающим дискам 3. Из-за наклона оси аэратора к поверхности ííðêoñòH в . аэротенке наблюдается два вида распыла. Пленка жидкости с поднятых кромок распыливающих дисков срывается, образуя капельный поток. Пролетая в

l5764 воздухе, капли насыщаются. кислородом и попадают в аэротенк б. Факел, срывающийся с опущенных кромок, направется в приемный короб и при своем дв ении эжектирует в глубь аэротенка воздух, создавая при этом циркуляционное движение жидкости во всем объеме аэротенка. Движение жидкости приводит активный ил во взвешенное состояние и улучшает его контакт с кислородонасыщенными слоями.

Изготовляют опытный образец аэратора, имеющий три распыпивающих дис,ка диаметром 550 мм, ротор с углом

Ф5 конусности 20 и высотой 400 мм. Рас- о пыливающие диски иаклонейы к поверхо ности жидкости под углом 15 . Испытания проводят на очистных сооружениях 2Î в аэротенке К-200, По сравнению с известным производительность предлагаемого аэратора

93 . 4 по кислороду возрастает на 307. при тех же энергозатратах.

Формула изобретения

Аэратор воды, содержащий установленный в аэротенке ротор в виде об: ратного конуса с винтовыми лопастями, дисками и перегородками между ними, отличающийся тем, что, с целью интенсификации процесса аэрации, ротор аэратора установлен со смещением и с наклоном в сторону впуска исходной жидкости в аэротенк, и снабжен коробом прямоугольного сече ния, расположенным на расстоянии от внешних кромок дисков, при этом верхWe и нижние стенки короба параллельны дискам,и их кромки выполнены по сегментам окружностей, соосных с ротором, а внутренняя кромка верхней стенки короба распопожена далее от дисков ротора, чем внутренняя кромка нижней стенки.

1576493
