Патент ссср 157650
Иллюстрации
Реферат

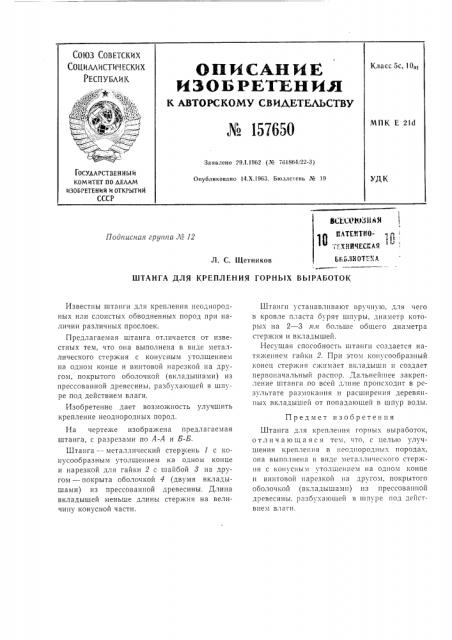

Союз СоВетских
Социллистижких
1 ЕСПУЬЛИК
Класс 5с, 10о
QHNCAHNE
ИЗОБРЕТХНИ Н
К ABTOPCKOMV СВИДЕТЕЛЬСТВУ
go Ц1Щ
МПК E 21с1
Заявлено 29.1.1962 (№ 761864(22-3) Опубликовано 14.Х.1963, Бюллетень ¹ 19
ГОСУДАРСТВЕННЫИ
КОМИТЕТ ПО ДЕЛАМ
ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ
СССР
УДК фС Щ30311 ЬЯ !
1 а. ТС11Т110- р
Г:::.ХНИЧЕС1:Ай
Подписная группа Л 12
Ь110. 1ЯОТЕчА
Л. С. Щетников
ШТАНГА ДЛЯ КРЕПЛЕНИЯ ГОРНЪ!Х ВЫРАБОТОК
Предмет изобретения
Известны штанги для крепления неоднородных или слоистых обводненных пород при наличии различных прослоек.
Предлагаемая штанга отличается от известных тем, что она выполнена в виде металлического стержня с конусным утолщением на одном конце и винтовой нарезкой на другом, покрытого оболочкой (вкладышами) из прессованной древесины, разбуха1ощей в шпуре под действием влаги.
Изобретение дает возможность улучшить крепление неоднородных пород.
На чертеже изображена предлагаемая штанга, с разрезами по А-А и Б-Б.
Штанга — металлический стержень 1 с конусообразным утолщением на одном конце и нарезкой для гайки 2 с шайбой 8 на другом — покрыта оболочкой 4 (двумя вкладышами) из прессованной древесины. Длина вкладышей меньше длины стержня на величину конусной части.
Штанги устанавлнвают вручную, для чего в кровле пласта бурят шнуры, диаметр которых на 2 — 3 лья оольше общего диаметра стержня и вкладышей.
Несущая способность штанги создается натяжением гайки 2. Прп этом конусообразный конец стержня сжимает вкладыши и создает первоначальный распор. Дальнейшее закрепление штанги по всей длине происходит в результате размокания и расширения деревянных вкладышей от попадающей в шпур воды.
Штанга для крепления горных выработок, отличающаяся тем, что, с целью улучшения крепления в неоднородных порода., она выполнена в виде металлического стержня с кон1 сным толщенпем на одном конце и винтовой нарезкой на другом, покрытого оболочкой (вкладь1шамп) пз прессованной древесины, разбухающей в шнуре под действием влаги.
¹ 157650
А -)(Составитель Г. Гальперина
