Реферат



Изобретение относится к области строительства и позволяет повысить эффективность работы за счет интенсификации процесса перемешивания и повышения качества очистки емкости устройства для перевозки и подачи строительных материалов. Устройство состоит из установленных на шасси емкостей 2. Внутри каждой емкости 2 с возможностью реверсивного вращения установлен лопастной вал 7. В верхней цилиндрической части 3 емкости 2 на валу 7 закреплены лопасти 9 и 10, выполненные в виде полувитков спирали правой и левой навивки, образующих замкнутый контур. А в нижней конусообразной части 4 емкости 2 на валу 7 закреплены попарно соединенные между собой и ориентированные вершиной к оси вала 7 пластины 13. 4 ил.

СО!ОЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСГ1УБЛИК

ГОСУДАРСТВЕ ННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТО Р С КО М У С В ИДЕТЕ.Г1 Ь СТ BY о г (21) 4454437/23-33 (22) 14.07.88 (46) 07,07.90,Бюл, ¹ 25 (71) Научно-исследовательский институт московского строительства (72) Л.Р,Кудряшов, Н.А.Островцев, В,И.Тараторкин и В.Л.Устинов (53) 693.612.69(088,8) (56) Авторское свидетельство СССР № 727725, кл, Е 01 С 19/08, 1977. (54) УСТРОЙСТВО ДЛЯ ПЕРЕeO=-:КИ И

ПОДАЧИ СТРОИТЕЛЬНЫХ МАТЕРИАЛОВ (57) Изобретение относится к области строительства и позволяет повысить эффективность работы за счет интенсификации

„„SU 1576617 А1

<";1u Е 01 С 19/08 В 28 С 5/16 проц сса перемешивания и повышения качества очистки емкости усгройства для перевозки и подачи строительных материалов.

Устройство состоит из установленных на шасси емкостей 2. Внутри каждой емкости 2 с возможностью реверсивного вращения установлен лопастной вал 7. В верхней цилиндрической части 3 емкости 2 на валу 7 закреплены лопасти 9 и 10, выполненные в виде li0лувитков спирали правой и левой навивки, ооразующих замкнутый контур. А в нижней конусообразной части 4 емкости 2 на валу 7 закреплены попарно соединенные между собой и ориентированные вершиной к оси ва lB 7 пластины 13. 4 ил.

1576617

Изобретение относится к сгроител.сгву и предназначено для перевозки и пс.дачи строительных материалов.

Цель изобретения — повышение эвфективности работы за счет интенсификации процесса перемешивания и повышения качества очистки емкости.

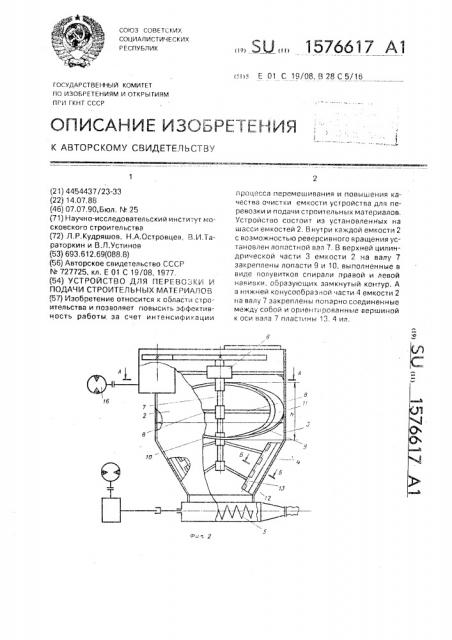

На фиг,1 изображено устройстводля перевозки и подачи строительных материалов, общий вид; на фиг.2 — емкость с приводом; на фиг, 3 — сечение А-А на фиг,2;

-на фиг,4 — сечение Б-Б на фиг,2, Устройство для перевозки и подачи строительных материалов состоит из установленной на шасси 1 емкостей 2, ка:кдая из которых выполнена с цилиндрической верхней и конусообразной нижней часгями

3 и 4 и соединена с нагнетателем 5.

Внутри каждой емкости 2 на опор; 6 с возможностью реверсивного вращения вертикально установлен лопастной вал 7, на радиальных кронштейнах 8 которогс закреплены лопасти 9.и 10, выполненные в виде полувитков спирали правой и левой навивки, образующих замкнутый контур, угол наклона которого выбран из соотношения

2h тя G = —— л:0 где h — высота рабочего обьема верхней части емкости;

0 — внутренний диаметр верхней чзсти емкости.

На лопастях 9 и 10 закреплены упругие эластичные накладки 11, контактируюшие с внутренней поверхностью цилиндрической части, 3 емкости 2.

На валу 7 в нижней части 4 емкости 2 на кронштейнах 12 закреплены лопасти в виде пластин 13, которые попарно соединены между собой и ориентировань вершиной к оси вала 7. Б зависимости от частоты зращения и обрабатываемого материала гол между пластинами 13 регулируется с помощью специального приспособления 14.

Пластины 13 контактируют с кпнусообоаэной поверхностью через эластичные Накладки 15.

Лопастной вал 7 оснащен реверсивным приводом 16.

Устройство для перевозки и подачи строительных материалов работает следую5 щим образом.

Емкости 2 предварительно загружаются и доставляются на обьект, где находящиеся в них с еси вместе или раздEëüío подаются к месту работ. Выполненные в

10 виде полувитков спирали правой и левой навивки лопастей 9 и 10, а также расположенные в конусообразной части 4 емкости 2 пластины 13 обеспечивают качественное побуждение и подачу смеси к нагнетателям

15 5. при этом во время побуждения лопастной вал 7 может изменять направление вращения. После работы расположенные во всей высоте цилиндрической части 3 емкости 2 и образующие замкнутый контур лопасти 9 и

20 10 позволяют качественно очистить емкость

2, а пластины 11 обеспечивают очистку конусообразной части 4 емкости 2, Формула изобретения

Устройство для перевозки и подачи

25 строительных материалов, содержащее установленную на шасси емкость с цилиндрйческой верхней и конусообразной нижней частями, вертикальный вал с расположенными в обоих час ях емкости лопастями и

30 его привод, о тл и ч а ю ще еся тем, что, с целью повышения эффективности работы за счет интенсификации процесса перемешивания и повышения качества очистки емкост, лопасти, расположенные в нижней

35 части емкости, выполнены в виде пластин попарно соединенных под тупым углом, ориентированным вершиной к оси вала, привод которого выполнен реверсивным, а лопасти верхней части выполнены в виде

40 полувитков спирали правой и левой навивки, образующих замкнутый контур, угол наклона а которого выбран иэ соотношения

2h

IIgQ=— лЭ

45 где h — высота рабочего обьема верхней части емкости, Π— внутренний диаметр верхней части

8MKGC ÒÈ.

1576617

АА

Фиг. 4
