Способ возведения гидротехнического сооружения, выполненного из мягких оболочек

Способ возведения гидротехнического сооружения, выполненного из мягких оболочек

Иллюстрации

Показать все

Реферат



Изобретение относится к способам строительства гидротехнических сооружений. Цель изобретения - ускорение возведения сооружения, снижение трудоемкости и улчшение качества заполнения оболочек. Способ заключается в укладке эластичных оболочек 1, связанных между собой гибким полотнищем 2 на защищенную поверхность. Шланги растворонасосов заводят в полости оболочек с двух сторон и заполняют их. По мере заполнения шланги растворонасосов выводят из оболочек. Полость, образованную гибким полотнищем, оболочками и защищаемой поверхностью, также заполняют раствором, при этом заполнение ведут одновременно с откачкой воды из этой полости. 8 ил.

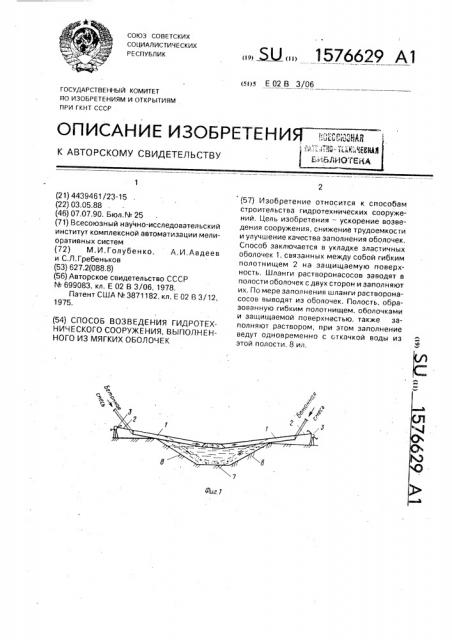

1576629 А1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s1)5 Е 02 В 3/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4439461/23-15 (22) 03.05.88 (46) 07,07.90. Бюл.¹ 25 (71) Всесоюзный научно-исследовательский институт комплексной автоматизации мелиоративных систем (72) М.И.Голубенко, А.И,Авдеев и С.Л.Гребеньков (53) 627.2(088.8) (56) Авторское свидетельство СССР

¹ 699083, кл, Е 02 В 3/06, 1978, Патент США ¹ 3871182, кл, Е 02 В 3/12, 1975. (54) СПОСОБ ВОЗВЕДЕНИЯ ГИДРОТЕХНИЧЕСКОГО СООРУЖЕНИЯ, ВЫПОЛНЕННОГО ИЗ МЯГКИХ ОБОЛОЧЕК (57) Изобретение относится к способам строительства гидротехнических сооружений. Цель изобретения — ускорение возведения сооружения, снижение трудоемкости и улучшение качества заполнения оболочек.

Способ заключается в укладке эластичных оболочек 1, связанных между собой гибким полотнищем 2 на защищаемую поверхность. Шланги растворонасосов заводят в полости оболочек с двух сторон и заполняют их, По мере заполнения шланги растворонасосоа выводят из оболочек. Полость, образованную гибким полотнищем, оболочками и защищаемой поверхностью, также заполняют раствором, при этом заполнение ведут одновременно с откачкой воды из этой полости. 8 ил, 1576629

55 е

Изобретение относится к способам строительства гидротехнических сооружений, в частности к строительству гидротехнических створов и постов типа

"фиксированное русло" на реках и каналах в горной и предгорной зонах, Цель изобретения — ускорение возведения сооружения, снижение трудоемкости и улучшение качества заполнения оболочек, |

На фиг,1 дана схема реализации процесса заполнения гибкой оболочки бетонной смесью; на фиг.2 — эластичная обо,лочка; на фиг.3 — эластичная оболочка, вид сверху(процесс окончания заполнения); на фиг.4 — разрез А-А на фиг,2; на фиг.5 — разрез Б-Б на фиг.Z; на фиг.6 — разрез В-В на фиг.3; на фиг.7 — разрез à — Г на фиг.3; на фиг.8 — канал после окончания строительства, поперечный разрез, На схеме (фиг,1) показана эластичная оболочка 1, внутри которой пропущены поддер>кивающие тросы 2, присоединенные к приводу, например к лебедке 3 с барабаном, Способ монтажа осуществляют следующим образом.

Вначале эластичные оболочки 1 скрепляют между собой гибким полотнищем 4, охватывающим внешнюю поверхность оболочек 1, затем начинают процесс укладки оболочек в проектное положение (фиг,4) с помощью тросов 2 и 5 с береговыми лебедками 3, которые прикрепляют к опорным стойкам.

В полости оболочек заводят концы шлангов растворонасосов, по наклонному трубопроводу подается цементный раствор одновременно с двух сторон во все оболочки с интенсивностью не менее 0,2 м /ч на

1М площади, для этого применяют трубы г диаметром 50 — 75 мм, Цементный раствор должен иметь подвижность, гарантирующую свободное его растекание при наличии заполнителя с уклоном 1;5, и подается под напором с помощью растворонасоса. В процессе заполнения раствором обе оболочки прогибаются под воду в проектное поло>кение. Для предотвращения смещения оболочек от проектного положения при затоплении их концы необходимо закрепить в,приемках 6 на бермах канала (фиг.6).

По мере заполнения оболочек 1 пластичным твердеющим раствором шланги растворонасоса постепенно из полости оболочек выводятся. Воздух, попавший в оболочки, выходит через их концы. Режим опускания оболочек под вору регулируют таким образом, чтобы под собственным ве10

40 сом при принудительном ослаблении тормозов на лебедках 3 в растянутом состоянии опускались в поток, а затем на дно 7 и откосы 8 водовода (фиг.5 и 6). После того, как оболочки окажутся заполненными, процесс заполнения прекращают, тросы отсоединяют от лебедок и закрепляют бетонированием в приемках 6, В результате этого образуется устойчивый фиксированный бетонный поясок, Затем производят откачку воды из полости гибкого полотнища 4 с одновременным последующим заполнением ее раствором, подаваемым с помощью. труб.

Цементные растворы должны быть состава

1:1 или 1:2 с водоцементным отношением

0,65 — 0,85, объем пустот в заполнителях должен быть не менее 40 — 45 . Оставшийся материал в виде эластичных оболочек и гибкого полотнища под водой выполняет роль защитного экрана от воздействия агрессивных вод, Водяная подушка на поверхности пленки с бетоном позволяет сохранить тепло бетона, за счет этого бетон твердеет при умеренной температуре и в короткий срок обеспечивается получение бетона высокого качества. После затвердения бетонной смеси в оболочках 1 и под полотнищем 4 тросы

2 и 5 выполняют функцию арматуры конструкции.

Кроме того, дополнительно в нижней части оболочек 1 может быть заранее (до опускания их под воду) прикреплен упругий материал 9 (поролон, губчатая резина и т.п.), сохраняя плотный охват гидроизоляции, он позволяет избежать большой фильтрации воды в полость полотнища 4 при откачке воды при последующем заполнейии ее бетонной смесью .

Формула. изобретения

Способ возведения гидротехниче- ского сооружения, выполненного из мягких оболочек, включающий укладку в. проектное положение гибких оболочек с помощью тросов Ъ подсоединение шлангов растворонасосов для заполнения оболочек жидким бетоном, о т л и ч а ю щ. и и с я тем, что, с целью ускорения возведения сооружения, снижения трудоемкости и улучшения качества заполнения оболочек, перед укладкой эластичные оболочки скрепляют между собой гибким полотнищем, охватывающим внрешнюю поверхность оболочек, шланги растворонасосов: подсоединяют к обоим концам оболочек путем заводки их в гибкие оболочки, а по мере заполнения оболочки раствором шланги выводят из нее, причем .

1576629

Фиг. 7 заполнение оболочек раствором ведут с двух сторон одновременно, а затем производят заполнение раствором полости, образованной гибким полотнищем и оболочками, с одновременной откачкой воды из нее, а после укладки концы оболочек и гибкого полотнища закрепляют в приемках, предварительно выполненных на бермах канала.
