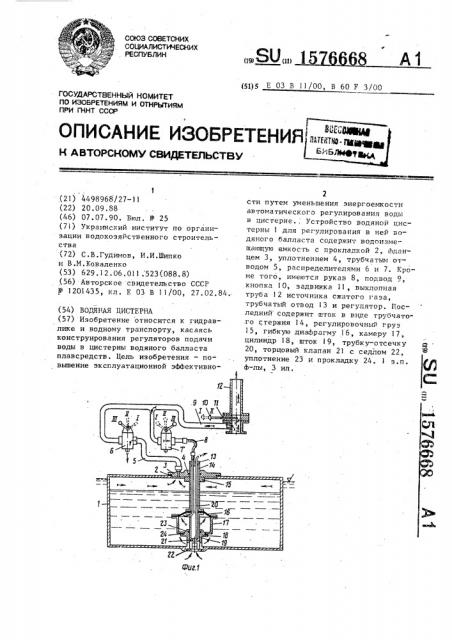

Реферат



Изобретение относится к гидравлике и водному транспорту, касаясь конструирование регуляторов подачи воды в цистерны водяного балласта плавсредств. Цель изобретения - повышение эксплуатационной эффективности путем уменьшения энергоемкости автоматического регулирования воды в цистерне. Устройство водяной цистерны 1 для регулирования в ней водяного балласта содержит водоизмещающую емкость с прокладкой 2, фланцем 3, уплотнением 4, трубчатым отводом 5, распределителями 6 и 7. Кроме того имеются рукав 8, подвод 9, кнопка 10, задвижка 11, выхлопная труба 12 источника сжатого газа, трубчатый отвод 13 и регулятор. Последний содержит шток в виде трубчатого стержня 14, регулировочный груз 15, гибкую диафрагму 16, камеру 17, цилиндр 18, шток 19, трубку-отсечку 20, торцовый клапан 21 с седлом 22, уплотнение 23 и прокладку 24. 1 з.п.ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (!9) (!!) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А BTGPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

Il0 ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ WHT СССР (21) 4498968/27-11 (22) 20.09.88 (46) 07.07.90. Бюл. Ф 25 (71) Украинский институт по организации водохозяйственного строительства (72) С .В .Гудимов, И.И.Шипко и В.М.Коваленко (53) 629.12.06.0!1 . 523(088.8) (56) Авторское свидетельство СССР

У 1201435, кл. Е 03 В 11/00, 27.02.84 (54) ВОДЯНАЯ ЦИСТЕРНА (57) Изобретение относится к гидравлике и водному транспорту, касаясь конструирования регуляторов подачи воды в цистерны водяного балласта плавсредств. Цель изобретения — повышение эксплуатационной эф@ективно(gy)$ Е 03 В 11/00, В 60 F 3/00

2 сти путем уменьшения энергоемкости автоматического регулирования воды в цистерне., Устройство водяной цистерны 1 для регулирования в ней водяного балласта содержит водоизмещаюп(ую емкость с прокладкой 2, Ълан" цем 3, уплотнением 4, трубчатым отводом 5, распределителями 6 и 7. Кроме того, имеются рукав 8, подвод 9, кнопка 1 О, задвижка 11, выхлопная труба !2 источника сжатого газа, трубчатый отвод !3 и регулятор. Последний содержит шток в виде трубчатого стержня 14, регулировочный груз

15, гибкую диафрагму 16, камеру 17, цилиндр 18, шток 19,,трубку-отсечку а

20, торцовый клапан 21 с седлом 22, уплотнение 23 и прокладку 24. 1 з.п.

Флы 3 ил.

1576668

Изобретение относится к гидравлике и водному транспорту и касается конeòðóHpîâàHèÿ регуляторов подачи воды в цистерны водяного балласта план5 средств.

Цель изобретения — повышение эксплуатационной эффективности путем уменьшения энергоемкости автоматического регулирования воды в цистерне.

На фиг. 1 схематически пок азана ,водяная цистерна с устройством для, регулирования водного оалласта в мо, мент загрузки цистерны в виде водоизмещающей емкости; на Фиг. 2 — то же, в момент разгрузки водоизмещающей емкости цистерны от водного балласта; на Фиг. 3 — схема подключения устройств для регулирования водного балласта к двум дополнительным во- 20 дяным цистернам плавсредства в виде земснаряда-амфибии, Устройство водяной цистерны 1 для регулирования в ней водного балласта содержит водоизмещающую емкость с 25 прокладкой 2, Фланцем 3, уплотнением

4, трубчатым отводом .5, распредепителя :л 6 и 7„ рукавом 8, подводом 9, к огкой 10, задвижкой 11, выхлопной трубой 1 2 источника сжатого газа, ЗО трубчатым отвоцом 13, регулятором, .::ц--.ржащим шток в виде трубчатого стержня 14, регулировочный груз 15, ":б-:.чо циафрагму 16, камеру 17, цилиндр 18, шток 19„ трубку-отсечку 20, торцовый клапан 21, седло 22, уплотнение 23, прокладку 24 и общий подвод

25, а также распределители 26 и 27.

Технологический цикл загрузки водоизмещающей емкости цистерны водой Я осуществляется в следующей последовательности (Фиг,l).

Рукоятки распределителей 6 и 7 имеют положения I, I1 и III

Рукоятка распределителя 6 устанав- 45 ливается в положение III и полость водоизмещающей емкости соединяется огводом 5 и выходным каналом распредедителя 6 с атмосферой. Переводом рукоятки распределителя 7 в положение 1

50 полость камеры 17 трубчять м отводом

13 и рукавом 8 соединяется с подводом

9. С частичным перекрытием выхлопной трубы 1 2 задвижкой 11 с помощью с опки 1 0 поток газа поступает в полость камеры !7. Из-за положительной разнос:.и да:лений в камере 17 регулятора и в поло "тгл воцоизмещающей цистерны 1 диафрагма 1 6 подымает в цилиндре 1 8 шток 19 с торцовым клапаном 21 на высоту, которая Фиксируется упором регулировочного груза 15 трубчатого стержня 14 о Фланец 3. Под действием наружного .гидростатического давления вода через отверстие в дне водоиэмещающей емкости и окна в цилиндре 18 заполняет водоизмещающую емкость, вытесняя излишек газа через отвод 5 и распределитель 6 в атмосферу. Переводом рукоятки распределителя 7 в положение III сбрасывается избыточное ,цавление газа из полости камеры 17 в атмосферу. Поц действием гидростатического давления На наружную поверхность диафрагмы 16 в водоизмешающей емкости и веса подвижных элементов регулятора, шток 19 перекрывает окна у основания цилиндра 18, а клапан 21 запирает отверстие в седле 22. Герметизация полосги водоизмешающей емкости от внешней среды после перевода рукоятки распределителя 6 в нейтральное положение II осуществляется с помощью уплотнения 4. Технологический цикл заполнения водоизмещающей цистерны l водным балластом завершается переводом задвижки 11 кнопкой !О в исходное положение 1, что обеспечиI вает свободный выход газа через выхлопную трубу 12. Предлагаемое устройство позволяет регулировать ве". личину осадки водоизмещающей емкости до полного ее затопления, если внешний уровень воды совмещается с верхней стенкой водоизмещающей емкости.

На Фиг. 2 показан технологический цикл разгрузки водоизмещаюшей емкости цистерны or водного балласта.

Переводом рукоятки распределителя

7 в положение ? полость камеры 17 трубчатым отводом 13, рукавом 6 и распределителем 7 соединяется с подводом 9. Переводом задвижки 11 кнопкой

1 0 в положение II частично перекрывается канал выхлопной трубы 1 2 и поток газа направляется в полость камеры 17 распределителя. Под действием избыточного давления в полости камеры 1? диафрагма 16, преодолевая гидростатическое давление в полости водоизмещающей емкости и вес подвижных элементов регулятора, подымает шток подвода 9 с клапаном 21, которые открывают отверстие седла 22 и окна цилиндра 18. С переключением рукоятки распределителя i в положе- ние I IOTOI< газа от выхлоп,.-:ой трубы

1576668

Г2 через подвод 9, распределитель 6 и трубчатый отвод 5 поступает в во" доизмещающую цистерну 1. Под действием избыточного давления газа в водоизмещающей емкости вода вытесняется через окна цилиндра 18 регулятора и отверстие в дне водоизмещающей емкости. С разгрузкой водоизмещающей емкости от водного балласта избыточное давление в ней. остается ниже избыточного давления в полости камеры регулятора и диафрагма 16 удерживает шток с клапаном в поднятом состоянии

Конец разгрузки водоизмещающей емкости от водного балласга фиксируется газовым отстрелом из трубки-отсечки

20. С переводом рукоятки распределителя 7 в положение III полость камеры 17 освобождается от избыточного давления выхлопом газа в атмосферу.

Под действием избыточного давления газа в полости водоизмещающей емкости и веса подвижных частей регулятора диафрагма 1 6 опускает торцовый клапан 21 со штоком 19. Шток при опускании перекрывает окна в цилиндре 18 регулятора, избыточное давление на диафрагму 16 в BoJIocTH водоизмещающей емкости 1 повышается и клапан 21 плотно. запирает отверстие в седле 22.

С переводом рукоятки распределителя

6 в нейтральное положение II перекрывается поток газа в водоиэмещающую емкость и наружная поверхность диафрагмы 1 6 регулятора находится под постоянным избыточным давлением газа.

Герметизация водоизмещающей емкости от внешней среды обеспечивается с помощью уплотнения 4. Перевод задвижки

1 1 кнопкой 1 О в исходное положение I открывает свободный выход выхлопных газов двигателя через выхлопную трубу 12.

Схема подключения двух устройств для регулирования водного балласта к двум дополнительным водоизмещающим емкостям цистерн земснаряда-амфибии показана на фиг.3.

Переводом задвижки 11 в положение .II газ из выхлопной трубы 1 2 поступает в общий для них подвод 25, с помощью распределителей 6, 7 и 26, 27 осуществляется как одновременная регулировка величины водного балласта в водоизмещающих емкостях, так и раздельное регулирование. Одновременная загрузка водоизмещающих емкостей водным балластом увеличивает пригруз

45 1. Водяная цистерна преимущественно балластной системы земснаряда-амфибии, содержащая систему автоматического регулирования воды в цистерне, J включающую в себя смонтированную в. цис55

40 на амфибийные опоры, чем повышает устойчивость земснаряда-амфибии и улучшает условия его эксплуатации на допустимых рабочих глубинах. Одновременная разгрузка водоизмещающих емкостей ог водного балласта освобождает амфибийные опоры от связи с грунтом и устойчивость земнснаряда-амфибии на допустимых рабочих глубинах нарушается. Перемещение земснарядаамфибии на очередную рабочую позицию в этом случае может осуществляться беэ предварительного подъема амфибийных опор. С помощью рабочего оборудования земснаряд-амфибия может самоподтягиваться к ковшу, заякоренному в ил. Выравнивание бокового крена земснаряда-амфибии и увеличение сектора разработки экскаваторного рапочего оборудования осуществляется с помощью включения в работу одного устройства для регулирования водного балласта в водоизмещающей емкости противоположного борта.

Таким образом, использование изобретения позволяет повысить эксплуатационную эффективность водоизмещающей емкости за счет более гибкого управления нагрузкой на амфибийные опоры,. эксплуатировать водоизмещающие емкости в течение всего рабочего сезона, т.е. исключить организационные работы по их доставке к земснаряду-амФибии, а также повторные монтаж и демонтаж водоизмещающих емкостей, использовать выхлопные газы двигателя внутреннего сгорания для регулирования водного балласта, что позволяет отказаться от применения дорогостоящего компрессорного оборудования. формула изобретения терне камеру с центральным нижним отверстием и неподвижной центральной стойкой, над которой размещен шток, снабженный регулировочным грузом в верхней части и гибкой диафрагмой в его средней части, связывающей этот шток с боковой стенкой камеры, при этом нижняя часть штока связана с цилиндром, имеющим регулировочные пропускные окна, а цистерна выполнена с отверстием

157ббб8 в днищевой стенке и связана с источником подачи, воды посредством распределительного устройства, о т л и— а ю щ а я с я тем, что, с целью повышения эксплуатационной эФФективности путем уменьшения энергоемкости автоматического регулирования воды в цистерне, камера в верхней ее части отделена посредством упомянутой гибКо!. диаФрагмы от полости цистерны и сообщена с распределительным устрой т; ом посредством трубчатого отвода, а< положенного внутри штока, который . ы..",л ен полым и снабжен трубкой-отсечкой, выполненной с возможностью сообщения через нее полости цистерны с атмосФерой, а нижняя часть штока выполнена с возможностью перекрытия упомянутых пропускных окон цилиндра и отверстия в днищевой стенке цистерны, при этом распределительное устройство выполнено с источником сжатого газа с воэможностью его поочередной подачи в цистерну и камеру.

Цистерна по п.l о т л и ч а1 и щ а я с я тем, что регулировочный груз расположен в полости цистерны.

1 576668

Составитель В. Вернадский
