Блок футеровки печи

Блок футеровки печи

Иллюстрации

Показать все

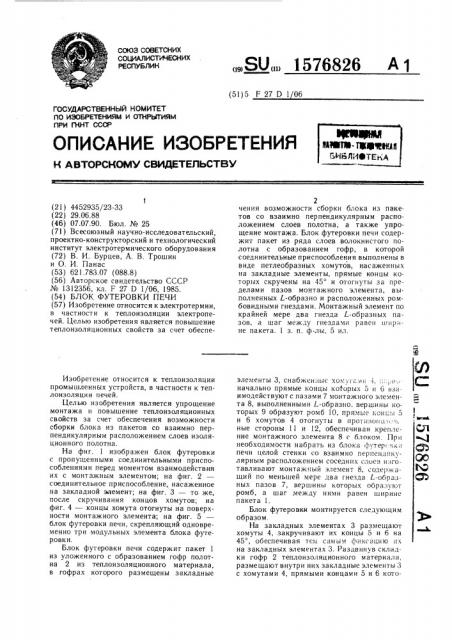

Реферат



Изобретение относится к электротермии, в частности к теплоизоляции электропечей. Целью изобретения является повышение теплоизоляционных свойств за счет обеспечения возможности сборки блока из пакетов со взаимно перпендикулярным расположением слоев полотна, а также упрощение монтажа. Блок футеровки печи содержит пакет из ряда слоев волокнистого полотна с образованием гофр, в которой соединительные приспособления выполнены в виде петлеобразных хомутов, насаженных на закладные элементы, прямые концы которых скручены на 45° и отогнуты за пределами пазов монтажного элемента, выполненных L-образно и расположенных ромбовидными гнездами. Монтажный элемент содержит по крайней мере 2 гнезда L-образных пазов, а шаг между гнездами равен ширине пакета. 1 з.п. ф-лы, 5 ил.

1576826 рых, выполненными, напрймер, пикообразно, прокалывают слой материала, выводят наружу хомуты 4, вводят их концы 5 и 6 в пазы 7 монтажного элемента 8. При этом работает только одна пара противоположных L-образных пазов 7. При наборе блока футеровки из пакетов 1, выполненных в виде куба, вершины гнезд L-образных пазов 7 монтажного элемента 8 образуют квадрат (для более равномерного распределения усилий) .

При наборе футеровки из пакетов 1, выполненных в виде параллелепипедов, вершины гнезд пазов 7 образуют ромб и в этом случае для равномерного распределения усилий большая диагональ ромба расположена вдоль большей стороны параллелепипеда.

При наборе блока футеровки с взаимно перпендикулярным расположением слоев, HBпример, в один ряд, монтажный элемент

8 содержи г количество гнезд L-образных пазов 7, равное количеству пакетов 1, а шаг между гнезд»ми равен ширине пакет» 1.

Подобным образом можно набирать блок футеровки и в несколько рядов, изменяя только размеры монтажного элемента 8, количество и расположение гнезд.

Техника-экономический эффект заявляемого блока футеровки печи заключается в возможности сборки футеровочного блока требуемого размера и конфигурации, в возможности унификации монтажного элемента 8, в упрощенном монтаже, в упрощении технологии сборки, в улучшении теплопередаюших свойств материала блока за счет устранения возникновения щелей вследствие усадки. формула изобретения

1. Блок футеровки печи, содержагций пакет из изоляционного волокнистого гофрированного ковра, закладные элементы и монтажный элемент, соединенный с закладными элементами посредством пикообразных наконечников соединительного приспособления, проходящих через его пазы, отличающийся тем, что, с целью упрощения монтажа, соединительные приспособления выполнены в виде охватывающих закладные элементы петлеобразных хомутов, пикообразные наконечники которых скручены над закладными эле ментами на 45 и отогнуты в противоположные стороны за пределами пазов монтажного элемента, выполненных L-образными по четыре в вершина. углов.

2. Блок по п. 1, отличающийся тем, что, с целью повышения теплоизоляпионных свойств за счет обеспечения возможности сборки блока из пакетов с взаимно перпендикулярным расположением слоев изоляционного полотна, в монтажном элемент е выполнены L-образные пазы, расположенные в вершинах по крайней мере <вух ромбов, шаг между которыми равен ширине пакета.

1576826

1576826
