Компактная газоразрядная лампа

Компактная газоразрядная лампа

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнической промышленности и может быть использовано в производстве осветительных приборов с компактными газоразрядными источниками света, в частности в производстве компактных люминесцентных ламп. Цель изобретения - снижение себестоимости при одновременном повышении надежности и обеспечении ремонтопригодности. Корпус компактной лампы состоит из светопропускающей колбы 1 и двух крышек 2 и 3. U-образная разрядная трубка 6 с помощью элементов 7,8 и 9 крепления закреплена внутри корпуса. Элементы 9 крепления выполнены в виде внутренних отбортовок крышек. Крышка 2 имеет выступ 10, предотвращающий самоотвинчивание цоколя 4. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Н 01 3 61/56

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4301742/24 — 07 (22) 03.09.87 (46) 07.07.90. Бюл. N 25 (71) Всесоюзный научно-исследовательский, проектно — конструкторский и технологический институт источников света им. А.Н. Лодыгина (72) В.И, Петров (53) 621.327(088.8) (56) Патент США N. 4375607, кл. 315-56, 1983;

Патент США ¹ 4300073, кл. 315-56, 1981. (54) КОМПАКТНАЯ ГАЗОРАЗ.РЯДНАЯ ЛАМПА (57) Изобретение относится к электротехнической промышленности и может

„„ „„1576934 А1 польэовано в производстве осветительных приборов с компактными гаэоразрядными источниками света, в частности в производстве компактных люминесцентных ламп, Цель изобретения — снижение себестоимости при одновременном повышении надежности и обеспечении ремонтопригодности.

Корпус компактной лампы состоит из светопропускающей колбы 1 и двух крышек 2 и 3.

О-образная разрядная трубка 6 с помощью элементов 7, 8 и 9 крепления закреплена внутри корпуса. Элементы 9 крепления выполнены в виде внутренних отбортовок крышек. Крышка 2 имеет выступ

10, предотвращающий,самоотвинчивание цоколя 4. 1 ил.

1576934

Составитель В.Горчанова

Техред М.Моргентал Корректор И.Муска

Редактор И.Шулла

Заказ 1848 Тираж 395 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г, ужгород, ул.Гагарина, 101

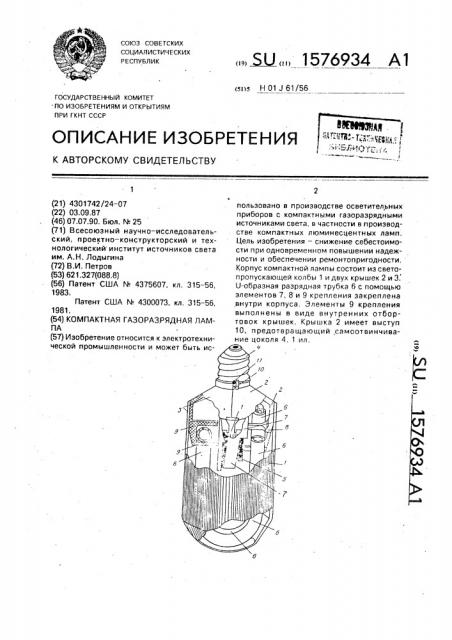

Изобретение относится к электротехнике, в частности к компактным люминесцентным лампам низкого давления, Целью изобретения является снижение себестоимости при одновременном повышении надежности и обеспечении ремонтоспособности к<упактных ламп, На чертеже изображена компактная лампа, общий вид..

Компактная гаэораэрядная лампа содержит корпус, состоящий из светопропускающей колбы 1 и двух крышек 2 и 3, на . которых установлен резьбовой цоколь 4, Внутри корпуса установлен пускорегулирующий аппарат 5 и дважды U-образная разрядная трубка 6 с элементами крепления

7 — 9. Элементы 9 крепления выполнены в виде внутренних отбортовок.

Одна иэ крышек 2 имеет со стороны резьбовой час и выступ 10, расположенный по отношению к капле 11 припоя цоколя 4 так, чтобы предотвратить его самоотвинчи вание, Выступ 10 при отпайке капли припоя перестает работать, что позволяет свободно свинчивать цоколь и разделять крышки, обеспечивая ремонтоспособность компактной лампы, а выполнение элементов крепления в виде отбортовок снижает себестоимость за счет уменьшения видов материалов и производств и повышает на5 дежность эа счет упрочнения конструкции.

Формула изобретения

Компактная газораэрядная лампа, содержащая корпус, состоящий иэ светопро10 пускающей колбы и двух крышек с резьбовыми частями, на которых установлен реэьбовой цоколь, и установленные внутри корпуса пускорегулирующий аппарат и дважды U-образную разрядную трубку

15 с элементами их крепления, расположенными внутри крышки и имеющими фигурные вырезы, отличающаяся тем, что, с целью снижения себестоимости при одновременном повышении надежности и обес20 печении ремонтаспособности, одна из указанных крышек имеет со стороны резьбовой части выступ, расположенный по отношению к цоколю так, чтобы предотвратить его самоотвинчивание, а указанные

25 элементы крепления выполнены в виде внутрен них отбортовок кры шек.
