Реферат



Изобретение относится к электротехнике. Цель изобретения - уменьшение усилия стыковки-растыковки. Устройство содержит рычаг 1, шарнирно закрепленный на неподвижной части 2 разъема, скобу 3 с пазами, которые надеваются на штыри 4, расположенные на подвижной части 5 разъема. При повороте рычага 1 вокруг оси 7 скоба 3 перемещается вместе с рычагом 1 и обеспечивает стыковку разъема. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (Ц1) Н 01 R 13 629

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ASTOPCHOMY СВИДЕТЕЛЬСТВУ

ЭММЕ/77РЫП епп

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ. СССР

1 (21) 4498994/24-07 (22) 18.08.88 (46) 07.07.90. Бюл. 9 .25 (72) Л.Н.Федин (53) 62 1.315 (088.8) (56) Патент США М 4586766, кл. Н 01 R13/629,,1984 °

„„80„„1576950 А 1

2 (54) ДЕРЖАТЕЛЬ МНОГОПОЛЮСНОГО РАЗЪЕМА (52) Изобретение относится к электротехнике. Цель изобретения — умеиьшение усилия стыковки-расстыковки;Устройство содержит рычаг 1, шарнирно закрепленный на неподвижной части 2 разъема, скобу 3 с пазами, которые надеваются на штыри 4, расположенные на подвижной части 5 разъема. При повороте рычага 1 вокруг оси 7 скоба 3 . перемещается вместе с рычагом 1 и обеспечивает стыковку разъема. 3 ил. !

1576950

Изобретение относится к электротехнике, в частности к соединителям

И многополюсным разъемам.

Цель изобретения — уменьшение уси,йия стыковки и расстыковки.

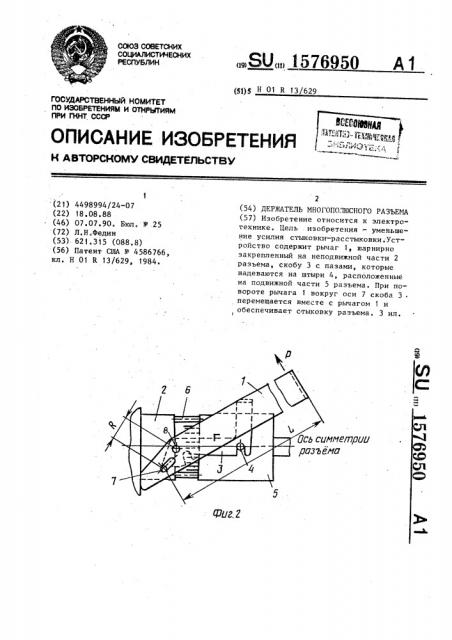

На фиг. 1 изображен предлагаемый держатель в положении "Состыковано, зафиксировано, законтрено"; на фиг.2то же, в положении "Начало стыковки"; иа фиг.3 — то же, в положении "Состыковано".

Держатель многополюсного разъема содержит рычаг 1, шарнирно закрепленный на неподвижной части 2 разъема, (,скобу 3 с пазами, которые одеваются на штыри 4, расположенные на подвиж, ной части 5 разъема.

Держатель работает следующим образом.

Для проведения стыковки разъема (фиг.2) его подвижная часть 5 подво"

:дится к неподвижной части 2 и устанавливается в нее на ловители 6. Скоба 3 своими пазами одевается .на штыри 4 подвижной части. Рычаг 1 рукой силой Р поворачивается вокруг оси 7 в сторону неподвижной части,-2 до упора (фиг.3), Так как ось 8 скобы 3 конструктивно лежит в плоскости сим" метрии разъема и, перемещаясь вместе с рычагом 1, практически не выходит. из указанной плоскости, исключается возможность перекосов частей 2 и 5 разъема одна относительно другой при стыковке и расстыковке под действием силы P. При этом сила Р, приложенная к штырям подвижной части 5 разъема, обратно пропорциональна плечам R u L и определяется по формуле

Р =

К где 1" — усилие, необходимое для стыковки-расстыковки, обусловленное конструкцией разъема, P — усилие руки, обеспечивающее стыковку-расстыковку, К и

L — плечи рычага.

Тем самым обеспечивается физическая легкость стыковки и расстыковки многополюсных разъемов. Для фиксации частей разъема в состыкованном состо янин рычаг 1 рукой перемещается по имеющемуся в нем овальному отверстию вниз до упора (фиг ° 1). При этом скоба 3, поворачиваясь вокруг штырей 4 на подвижной части 5, своими пазами надвигается на выступающие концы осей 7 рычага 1. Такое положение скобы 3 надежно фиксирует рычаг 1 в вертикальном положении и„ следовательно, части 2 и 5 разъема в состыкованном состоянии. Проволока 9, вставленная в отверстия 10 на рычаге 1 и скобы 3 в зафиксированном положении.

Для расстыковки разъема необходимо убрать контровочную проволоку 9, переместить рычаг 1 вверх до упора, 10 что обеспечивает сход пазов скобы 3 с концов осей 7, и повернуть рычаг 1 в сторону от неподвижной части 2 разьема до полной расстыковки. При этом скоба 3 своей нижней кромкой скользит по выступающим частям осей 7, что обеспечивает постоянную точку вращения рычага 1 на осях 7.

По сравнению с известными предлагаемый держатель многополюсного разьема может быть. применен на разъемах любой формы, обеспечивает быстродейФормула изобретения

Держатель многополюсного разъема, содержащий рычаг, шарнирно закреплен-. ный на неподвижной части разъема, скобу с пазами, шарнирно закрепленную на упомянутом рычаге, штыри, расположенные на подвижной части разъема в плоскости ее симметрии, о т л ич а ю шийся тем, что, с целью уменьшения усилия стыковки и расстыковки, ось вращения рычага смещена относительно плоскости симметрии разьема; а ось вращения скобы лежит в

55 ствие и уменьшает физическое усилие стыковки и растыковки: рычаг предлагаемого держателя легко перемещается рукой на небольшой угол.

Использование держателя многополюс. ного разъема позволяет повысить надежность эксплуатации кабелей с многополюсными разъемами, которые требуют значительных физический усилий при стыковке и расстыковке и часто

35 выходят из строя. Держатель физически облегчает работу оператора при стыковке-расстыковке, ускоряет эту операцию за счет кинетики движения рычага и рамки, особенно в положении„ когда все штыри находятся в полном контакте с гнездами и необходимое уси-, лие их стыковки-расстыковки максимально, и, следовательно, создает удобство в пользовании им.

g3tJ2. ю

uz.

Составитель Е.Нечаев

Техред M.Õoäàíè÷

Корректор С,Черни

Редактор И.Шулла

Заказ 1849 Тираж 414 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

1!3035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101

5 1576950 6 этой плоскости, при этом пазы, распо- ны с обеспечением фиксации частей ложенные на рычаге и скобе, выполне- разъема в состыкованном состоянии.
