Взамен ранее изданного

Класс D 04Ь; 25а, 9os № 157752

СССР

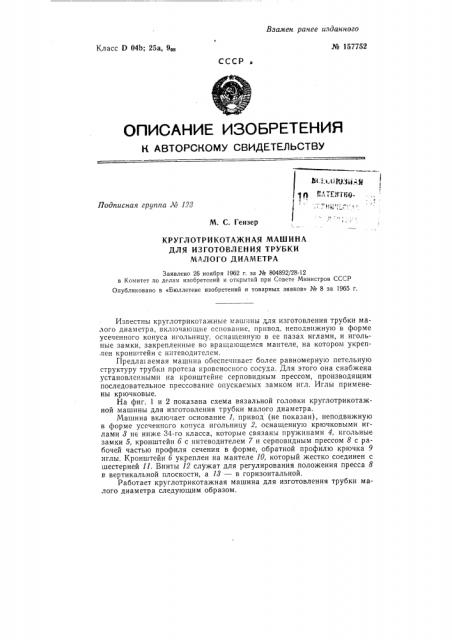

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ .:-< <1ВЗй «9 и . Тт-И И0 с

Подписная группа Ле 12о

М. С. Гензер

КРУГЛ ОТР И КОТАЖНАЯ МАШ И НА

ДЛЯ ИЗГОТОВЛЕНИЯ ТРУБКИ

МАЛОГО ДИАМЕТРА

Заявлено 26 ноября 1962 г. за № 804892/28-12 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» № 8 за 1965 г, Известны крутлотрикотажные машины для изготовления трубки малого диаметра, включающие основание, привод, неподвижную в форме усеченного конуса игольницу, оснащенную в ее пазах иглами, и игольные замки, закрепленные во вращающемся мантеле, на котором укреплен кронштейн с ннтеводителем.

Предла| аемая машина обеспечивает более равномерную петельную структуру трубки протеза кровеносного сосуда. Для этого она снабжена установленными на кронштейне серповидным прессом, производящим последовательное прессование опускаемых замком игл. Иглы применены крючковые.

На фиг. 1 и 2 показана схема вязальной головки круглотрикотажной машины для изготовления трубки малого диаметра.

Машина включает основание 1, привод (не показан), неподвижную в форме усеченного конуса игольницу 2, оснащенную крючковыми иглами 8 не ниже =4-го класса, которые связаны пружинами 4, игольные замки 5, кронштейн б с нитеводителем 7 и серповидным прессом 8 с рабочей частью профиля сечения в форме, обратной профилю крючка 9 иглы, Кронштейн б укреплен на мантеле 10, который жестко соединен с шестерней 11. Винты 12 служат для регулирования положения пресса 8 в вертикальной плоскости, à 18 — в горизонтальной.

Работает круглотрикотажная машина для изготовления трубки малого диаметра следующим образом. № 157752

Игольные замки 5 приводятся в действие при вращении, сообщаемого шестерней 11. Иглы 8, прижимаясь пружинами 4, последовательно перемещаются в пазах игольницы 2, а вокруг последней вращается совмещенный с нитеводителем 7 серповидный пресс 8. Регулируются положения пресса в горизонтальной и вертикальной плоскостях винтами

12 и 18. Прессование игл 3 в процессе петлеобразования происходит при перемещении их в пазах игольницы 2 вращательным движением серповидного пресса 8 вокруг последней.

П р едмет изобретения

1. Круглотрикотажная машина для изготовления трубки малого диаметра, включающая основание, привод, неподвижную в форме усеченного конуса игольницу, оснащенную подвижными в ее пазах иглами, и игольные замки, закрепленные во вращающемся мантеле, на котором укреплен кронштейн с нитеводителем, отличающаяся тем, что, с целью обеспечения более равномерной петельной структуры трубки протеза кровеносного сосуда, она снабжена установленным на кронштейне серповидным прессом, производящим последовательное прессование опускаемых замками игл.

2. Круглотрикотажная машина по и. 1, отличающаяся тем, что в ней применены крючковые иглы. № 157752

4== тиг f

Составитель Е. И. Брагина

Редактор В. Ф. Чулкова Техред Т. П. Курилко Корректор О. И. Попова

llодп. к печ. 11/Ulll — 1965 г. Формат бум. 70К108 /и Объем 0 б изд л

Заказ 1548/2 Тираж 500 Цена 5 коп, ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2.
