Реферат



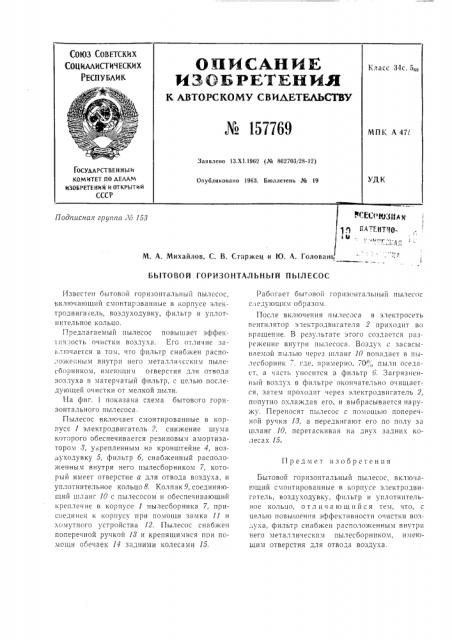

БЬПОВОЙ ГОРИЗОНТАЛЬНЫЙ ПЫЛЕСОС

Известен бытовой горизонтальный пылесос, включающий смонтированные в корпусе электродвигатель, воздуходувку, фильтр и уплотнительное кольцо.

Предлагаемый пылесос повышает эффек1iiв.IocTh очистки воздуха. Его отличие заI., ючается в том, что фильтр снабжен расположе1;ныDм Внутри него металл и IccKIIAI пылесборником, имеющим огверстия для отвода воздуха в матерчатый фильтр, с целью последующей очистки от мелкой пыли.

На фиг. 1 показана схема бытового горизонтального пылесоса.

Пылесос включает смонтированные в корпусе 1 электродвигатель 2, снижение шума которого обеспечиваегся резиновым амортизатором 3, укрепленным на кронштейне 4, воздуходувку 5, фильтр б, снабженный располон енным внутри него пылесборником 7, который имеет отверстие а для отвода воздуха, и уплотнительное кольцо 8. Колпак 9, соединяющий шланг 10 с пылесосом и обеспечивающий креплечне в корпусе 1 пылесборника 7, присоединен к корпусу при помощи замка 11 и хомутного устройства 12. Пылесос снабжен поперечной ручкой 13 и крепящимися при помощи ооечаек 14 задними колесами 15.

Работает бытовой горизонтальный пылесос следующим образом.

После включения пылесоса в электросеть вентилятор электродвигателя 2 приходит Во вращение. B результате этого создается разрежение внутри пьicicñocà. Воздух C засасываемой пыль|о через шланг 10 попадает в пылесборник,, где, примерно, 7О",,", пыли оседасг, а часть уносится з фильтр 6. Загрязненный воздух в фильтре окончательно очищается, затем проходит через электродвигатель 2, попутно охлаждая его, и выбрасывается наружу. Переносят пылесос с помощью поперечной ручки 13, а передвигают его по полу за шланг 10, перетаскивая на двух задних колесах 15.

Предмет изобретения

Бытовой горизонтальный пылесос, включающий смонтированные в корпусе электродвигатель, воздуходувку, фильтр и уплотнительное кольцо, отличающийся тем, что, с целью повышения эффективности очистки возуха, фильтр снабжен расположенным внутри него XIE T3,lлическнх1 iibiлесборнпком, Hмеющим отверстия для отвода воздуха. № 157769

Составитель Е. И. Брагина

Редактор В. Ф. Чулкова Техред А. А. Камышникова Корректор Н. В. Гераськина

Поди. к печ. 9/Х вЂ” бЗ г. Формат бум. 60X90 /q Объем 0,23 изд, л.

Заказ 2448/4 Тираж 450 Цена 4 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4.

Типография, пр. Сапунова, 2.
