Устройство для промывки песков россыпей

Устройство для промывки песков россыпей

Иллюстрации

Показать все

Реферат



Устройство относится к обогащению полезных ископаемых, в частности к промывке песков россыпей, включающих глинистые примеси. Цель изобретения - снижение себестоимости промывки и повышение степени извлечения полезного компонента путем снижения энергоемкости и повышения степени дезинтеграции. В корпусе 1 устройства размещен дезинтегратор 2, выполненный в виде бесконечной цепи 8 с подвешенными на ней контейнерами 9, открытыми книзу. В нижней части контейнера размещена с зазором с его стенками воронка. Вершина воронки направлена внутрь контейнера 9. Надрешетный и подрешетный продукты направляются соответственно в бункеры 3 и 4. В верхней части корпуса 1 установлен упор 5. Над воронкой расположен воздушный коллектор и сообщен с ней. Упор 5 установлен с возможностью взаимодействия с наружной поверхностью контейнеров 9. Над коллектором горизонтально установлено решето. Корпус 1 выполнен с возможностью изменения его высоты. Цепь 8 расположена на жестко закрепленных в верхней и нижней частях корпуса 1 направляющих роликах 13 и выполнена с разъемом. Контейнер 9, проходя при вращении цепи 8 по воздуху, захватывает воронкой порцию воздуха, которая при погружении в воду контейнера 9 под действием давления воды вытесняется через отверстия коллектора вверх. При этом воздух насыщается водной средой и улучшается дезинтеграция промываемого материала. 1 з.п. ф-лы, 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Я0„„1577832 (51)5 В 03 В 5/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

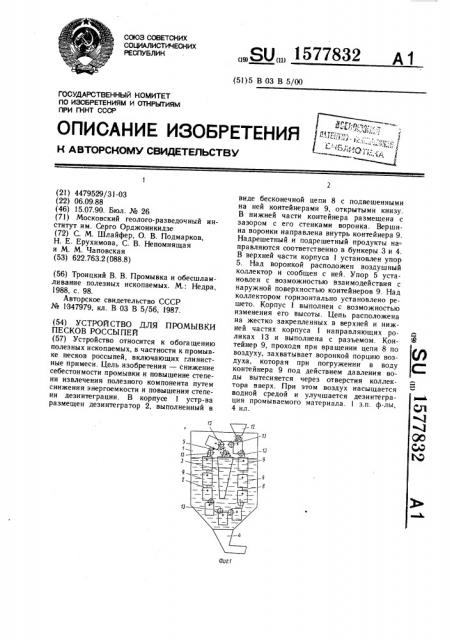

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 4479529/31-03 (22) 06.09.88 (46) 15.07.90. Бюл. № 26 (71) Московский геолого-разведочный институт им. Серго Орджоникидзе (72) С. М. Шлайфер, О. В. Подмарков, Н. Е. Ерухимова, С. В. Непомнящая и М. М. Чаповская (53) 622.763.2 (088.8) (56) Троицкий В. В. Промывка и обесшламливание полезных ископаемых. М.: Недра, 1988, с. 98.

Авторское свидетельство СССР № 1.347979, кл. В 03 В 5/56, 1987. (54) УСТРОЙСТВО ДЛЯ ПРОМЫВКИ

ПЕСКОВ РОССЫПЕЙ (57) Устройство относится к обогащению полезных ископаемых, в частности к промывке песков россыпей, включающих глинистные примеси. Цель изобретения — снижение себестоимости промывки и повышение степени извлечения полезного компонента путем снижения энергоемкости и повышения степени дезинтеграции. В корпусе 1 устр-ва размещен дезинтегратор 2, выполненный в виде бесконечной цепи 8 с подвешенными на ней контейнерами 9, открытыми книзу.

В нижней части контейнера размещена с зазором с его стенками воронка. Вершина воронки направлена внутрь контейнера 9.

Надрешетный и подрешетный продукты на= правляются соответственно в бункеры 3 и 4.

В верхней части корпуса 1 установлен упор

5. Над воронкой расположен воздушный коллектор и сообщен с ней. Упор 5 установлен с возможностью взаимодействия с наружной поверхностью контейнеров 9. Над коллектором горизонтально установлено решето. Корпус 1 выполнен с возможностью изменения его высоты. Цепь расположена на жестко закрепленных в верхней и нижней частях корпуса I направляющих роликах 13 и выполнена с разъемом. Контейнер 9, проходя при вращении цепи 8 по воздуху, захватывает воронкой порцию воздуха, которая при погружении в воду контейнера 9 под действием давления воды вытесняется через отверстия коллектора вверх. При этом воздух насыщается водной средой и улучшается дезинтеграция промываемого материала. з.п. ф-лы, 4 ил.

Изобретение относится к о бога щению полезных ископаемых, в частности к промывке песков россыпей, включающих глинистые примеси.

Целью изобретения является снижение себестоимости и повышение степени извлечения полезного компонента.

На фиг. 1 схематически представлено устройство, общий вид; на фиг. 2 — схема контейнера; на фиг. 3 — устройство вид сверху; на фиг. 4 — схема, поясняющая

1О регулирование длины бесконечной цепи.

Устройство включает корпус 1, размещенный в нем дезинтегратор 2, приемник надрешетного 3 и подрешетного 4 материалов. 15

В верхней части корпуса 1 образован упор 5.

Воздушный коллектор 6 сообщается каналом с полостью, образованной вершиной воронки 7. Дезинтегратор выполнен в виде свободно подвешенных на бесконечной цепи 8 контейнеров 9, открытых книзу. В нижней части контейнера 9 между основанием воронки 7 и его вертикальными стенками образован зазор 10. Рад коллектором установлено горизонтальное решето 11. Упор 5 выполнен в виде горизонтального штыря 25 и установлен с возможностью взаимодействия с наружной поверхностью контейнеров.

Упор 5 и загрузочный бункер 12 расположены над цепью по противоположным сторонам оси корпуса 1. Цепь 8 установлена на направляющих роликах 13., распо- 30 ложенных в верхней и нижней частях корпуса 1, оси которых вмонтированы в направляющие втулки 14 с подшипниками.

Корпус 1 выполнен составным и состоит из проставок 15, последовательно соеди- 35 ненных друг с другом.

Устройство работает следующим образом.

Корпус 1 заполняется до заданного уровня водой. Из загрузочного бункера 12 и< д,"-.ется исходный материал в один из кон- 40 тсйиеров, который в данный момент нзходитс;- . - д загрузочным бункером 12. Загруженный контейнер 9 под действием веса загруженного материала, захватив порцию воздуха воронкой 7, опускается в водную среду. Воздух, захваченный воронкой 7 45 контейнера 9, под действием давления воды вытесняется через отверстия коллектора

6 вверх, образуя водовоздушную среду, которая обеспечивает дезинтеграцию промываемого материала.

Для того, чтобы при загрузке очередного контейнера предыдущий контейнер опускался на расстояние, равное отрезку цепи между двумя контейнерами, последние выполняются заданной емкости, а загрузочный корпус 1 может быть снабжен дозатором

5 (не показан).

После погружения контейнер 9 постепенно передвигается по правой части бесконечной цепи 8 сверху вниз и далее поднимается по .ее левой части до полной разгрузки. Во время движения контейнеров

9 происходит дезинтеграция материала, находящегося на горизонтальных решетках

11 в водо воздуш ной среде. Подрешетный материал разгружается из контейнера 9 через зазор 10 и далее попадает в приемник 4 подрешетного материала. По мере нахождения материала в водовоздушной среде вес материала в контейнерах 9 уменьшается, левая часть бесконечной цепи 8 становится легче правой, что обеспечивает вращение ее без затрат электроэнергии.

1. ройдя левую часть бесконечной цепи 8, контейнер 9 наружной поверхностью взаимодействует с упором ", опрокидывается, в результате чего происходит полная разгрузка надрешетиого материала в приемник надрешетиого материала 3.

Время, необходимое для полной дезинтеграции песков, регулируется длиной бесконечной цепи 8. Изменение количества проставок ! 5 дает возможность изменять высоту бункера и соответственно изменять длину бесконеч-. ной цепи, исключая или добавляя в- нее звенья.

При увеличении длины цепи время:«ахождения промываемого материала в водо"-оздушнои среде увеличивается и повышается степень дезинтеграции материала.

Формула изобретения

1. Устройство для промывки песков россыпей, содержащее корпус, размещенный в нем врац;ающийся дезинтегратор с решетом, приемники иадрешетного и подрешетного продуктов, отличающееся тем, что, с целью снижения себестоимости и повышения степени извлечения полезного компонента, оно снабжено расположенным в верхней части корпуса упором, воздушным коллектором и воронкой, при этом вращающийся дезинтегратор выполнен в виде свободно подвешенных на бесконечной цепи контейнеров, открытых книзу, причем воронка размещена в нижней части контейнера с зазором к его стенкам вершиной внутрь контейнера и сообщена с расположенным над ней воздушным коллектором, причем решето установлено над воздушным коллектором горизонтально, а упор установлен с возможностью взаимодействия с наружной поверхчостью контейнеров.

2. Устройство по п. 1, отличающееся тем, что корпус выполнен с возможностью изменения его высоты, а бесконечная цепь выполнена с разъемом и расположена на направляющих роликах, жестко закрепленных в верхней и нижней частях коруса.

1577832

1577832

Составитель В. Михальцевич

Редактор Н. Горват Техред А. Кравчук Корректор О. Ципле

Заказ 1874 Тираж 472 Подписное

БНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москза, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101
