Суппорт станка

Суппорт станка

Иллюстрации

Показать все

Реферат



Изобретение относится к станкостроению и может быть использовано в конструкциях суппортных узлов. Целью изобретения является повышение надежности работы суппорта. Суппорт содержит основание 1 с направляющими 2, каретку 3 и планку 8. Выбор зазоров и фиксации каретки 3 производится при угловом перемещении планки 8 винтом 11. 1 з.п.ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А ВТОРСКОМ,К СВИДЕТЕЛЬСТВУ

Фиъ. l

1О 2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4298071/25-08 (22) 24.08.87 (46) 15.07.90. Бюл. № 26 (71) Специальное конструкторское бюро прецизионного станкостроения (72) Р. Д. Аврутин (53) 621.941.216 (088.8) (56) Авторское свидетельство СССР № 671980, кл. В 23 g 1/02, 1975.

ÄÄSUÄÄ 1577935 A 1 (51) 5 В 23 1/02 (54) СУППОРТ СТАНКА (57) Изобретение относится к станкостроению и может быть использовано в конструкциях суппортных узлов. Целью изобретения является повышение надежности работы суппорта. Суппорт содержит основание

1 с направляющими 2, каретку 3 и планку 8.

Выбор зазоров и фиксации каретки 3 производится при угловом перемещении планки 8 винтом 1I. 1 з.п.ф-лы; 2 ил.

1577935

Формула изобретения

Составитель Ю. Елачанин

Редактор М. Товтин Техред Л. Кравчук Корректор М. Самборская

Заказ 1879 Тираж ббб Подписное

ВНИИ ПИ осе,i, ðt твенного комитета но изобретениям и открытиям прн ГКНТ СССР

113i)35, Москва, Ж- 35, Рау>нская наб., д. 45 (1!и>нзводствснно-нздательски! комбинат «Патент», г Ужгород, ул. ГагB!>lfH«, 1О!

Изобретение относится к ста нкостроеHHio и может быть использовано в конструк-! циях суппортных узлов.

Цель изобретения — повышение надеж ности работы суппорта.

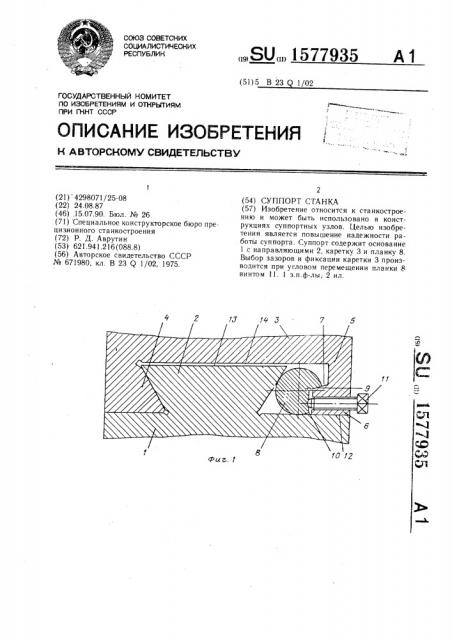

На фиг. представлен суппорт, общий вид; на фиг. 2 — модификация исполнения одного из элементов суппорта.

Суппорт содержит основание 1 с направляющими 2 в виде ласточкина хвоста и подвижную каретку 3, направляющие которой

,выполнены также в виде ласточкина хвос-! та, одна сторона 4 которого прилегает к ! выступу 2, а вторая выполнена с пазом с ,:опорной поверхностью 4, имеет Г-образну!о popMу и включает стенку 5 и полку 6, внутренняя поверхность паза 7 которой выполнена предпочтительно наклонной, так что толщина полки 6 убывает от стенки 5 к краю полки 6, обращенному к выступу 2. Между выступом 2, стенкой 5 и полкой 6 образован зазор, в котором размещена планка 8 постоянного сечения в форме цилиндра с продольным пазом, ограниченным двумя пересекающимися поверхностями 9 и 10. Поверхность 9 каретки взаимодействует с внутренней поверхностью 7 полки 6 и может иметь выпуклую форму, а поверхность 10 — с прижимными винтами 11, размещенными в полке 6. И!3жняя (опорная) плоскость 12 каретки прилегает к основанию 1, а верхняя плоскость 13 выступа 2 отделена от каретки 3 зазором 14.

Суппорт работает следующим образом.

Прижимные винты 11, взаимодействуя с поверхностью 10 паза планки 8, пряжи>мают ее к правой стороне выступа 2 основания 1 и отжимают каретку 3 вправо, фиксируя ее положение. Одновременно планка 8, поперечное сечение которой образует рычаг, действием винтов 1 поворачивается по часовой стрелке, и поверхность 9 паза планки 8 воздействует на внутреннюю поверхность 7 полки 6 и прижимает правую часть нижней плоскости 12 каретки 3 к основанию 1, обеспечивая надежный и жесткий поджим каретки 3 к основанию 1. При необходимости перемещения каретки 3 вдоль выступа 2 достаточно отпустить винты 11, переместить каретку 3 и снова зажать винты 11..Устройство работоспособно при наличии одного или нескольких винтов 11.

Кроме того, в одной плоскости с винтами 11 могут быть уста новлены дополнительные винты-ограничители угла поворота планки 8 и/или подпружиненные сухари (не показаны) .

Выполнение поверхности 9 планки 8 выпуклой сводит к минимуму неопределенность отношения плеч рычага планки 8, и тем самым обеспечивает дальнейшее повышение надежности устройства в целом.

Предложенное техническое решение обеспечивает повышение технологичности изго20 товления устройства. Устройство повышает надежность фиксации подвижнои каретки.

1. Суппорт сТаНКа, содержащий подвижную каретку с направляющими, выполненными в виде ласточкина хвоста с пазом с опорной поверхностью, планку постоянного сечения и по крайней мере один регулировочный винт, отличающийся тем, что, с

З0 целью повышения надежности в работе, планка выполнена в виде цилиндра с продольным пазом, ограниченным двумя пересекающимися поверхностями, при этом планка размещена в каретке с возможностью взаимодействия одной поверехностью с опорной

З5 поверхностью паза каретки, а второй — с регулировочным винтом.

2. Суппорт по и. 1, отличаюшийся тем, что одна из поверхностей паза каретки выполнена выпуклой.
