Устройство для выравнивания штучных грузов на конвейере

Устройство для выравнивания штучных грузов на конвейере

Иллюстрации

Показать все

Реферат



Изобретение относится к промышленному транспорту и позволяет повысить производительность и надежность работы устройства. На раме 18 конвейера установлена поворотная ось 1 с жестко смонтированными втулками (В) 2. На них поворотно установлены двуплечие рычаги (ДР) 8. На В 2 установлены подпружиненные защелки 6, а на раме 18 неподвижно смонтированы стопорные элементы. Последние расположены соосно оси и выполнены в виде дисков 11 с пазами 12 и впадинами 13 в начале последних. На В 2 выполнены выступы 4 с радиальными пазами, в которых установлены защелки 6, зафиксированные цилиндрическими направляющими 7. При этом ДР 8 поворотно установлены на В 2, выполнены с четырехугольными вырезами 9 и имеют на одних сторонах наклонные и вертикальные стенки. При перемещении штучного груза типа кипы 25 листовой целлюлозы на конвейере с перекосом, она воздействует одним концом на один ДР 8, который наклонной стенкой выреза 9 воздействует на защелку 6 и выводит ее из впадины 13 дисков 11. Кипа 25 останавливается ДР 8 до воздействия другого конца кипы 25 на второй ДР 8. При повороте последнего его защелка 6 выходит из впадины 13 диска 11 и два ДР 8 вместе с осью 1 поворачиваются и пропускают выравненную кипу 25. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 65 G 47 22

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ(СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4443157/27-03

1 (22) 04.05.88 (46) 15.07.90. Бюл. № 26 (71) Калининградский филиал Центрального научно-исследовательского и проектно-конструкторского института по проеКтированию оборудования для целлюлозно-бумажной промышленности (72) В. Г. Рощупкин и 3. И. Кузьмина (53) 621.867 (088.8) (56) Авторское свидетельство СССР № 177335, кл. В 65 G 47/22, 1963.

Авторское свидетельство СССР № 781155, кл. В 65 G 47/38, 1977. (54) УСТРОЙСТВО ДЛЯ ВЫРАВНИВАНИЯЯ ШТУЧН ЫХ ГРУЗОВ НА КОНВЕЙ ЕPE (57) Изобретение относится к промышленному транспорту и позволяет повысить производительность и надежность работы устройства. На раме 18 конвейера установлена поворотная ось 1 с жестко смонтированными втулками (В) 2. На них поворотно установлены двуплечие рычаги (ДР) 8.

„„SU„„1578068 A 1

На В 2 установлены подпружиненные защелки 6, а на раме 18 неподвижно смонтированы стопорные элементы. Последние расположены соосно оси и выполнены в виде дисков 11 с пазами 12 и впадинами

1.3 в начале последних. На В 2 выполнены выступы 4 с радиальными пазами, в которых установлены защелки 6, зафиксированные цилиндрическими направляющими 7.

При этом ДР 8 поворотно установлены на

В 2, выполнены с четырехугольными вырезами 9 и имеют на одних сторонах наклонные и вертикальные стенки. При перемещении штучного груза типа кипы 25 листовой целлюлозы на конвейере с перекосом, она воздействует одним концом на один ДР

8 который наклонной стенкой выреза 9 воздействует на защелку 6 и выводит ее из впадины 13 дисков 11. Кипа 25 останавливается,ДР 8 до воздействия другого конца кипы 25 на второй ДР 8. При повороте последнего его защелка 6 выходит из впадины 13 диска 11 и два ДР 8 вместе с осью 1 поворачиваются и пропускают выравненную кипу 25. 3 ил.

1578068

Формула изобретения

Изобретение относится к средствам транспортирования, упаковки и штабелирования в транспортно-упаковочных линиях целлюлозно-бумажной промышленности.

Цель изобретения — повышение производительности и надежности работы устройства.

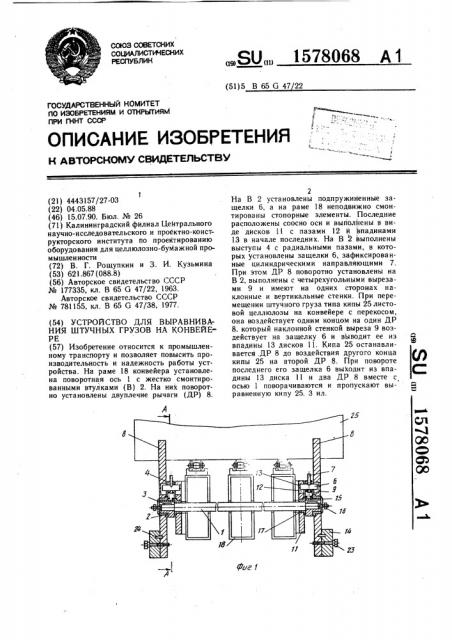

На фиг. 1 изображено устройство с поперечным сечением по поворотной оси; на фиг. 2 — то же, вид сбоку; на фиг. 3— сечение А — А на фиг. 1.

Устройство содержит повороТную ось

1, размещенную в раме конвейера и снабженную втулками 2, жестко соединенными с поворотной осью 1 шпонками 3 и имеющими выступы 4 с радиальными пазами 5, в которых установлены подпружиненные за1целки 6, зафиксированные в пазу направляющими 7. Один конец защелки связаН с двуплечими рычагами 8, имеющими четы. рехугольные вырезы 9 с наклонной стенкой

:10, переходящей в вертикальную стенку, b другой конец — с диском 11 через

J паз 12 с впадинои 13 в начале последнего. Двчплечне рычагй 8 снабжены грузами 14 и поворотно установлены на втулки 2, зафиксированные Шайбами 15 и гайками 16.

Поворотная ось 1 установлена во втулках

17, закрепленных в дисках 11, установленных на раме 18 конвейера болтами 19.

Диски 11 являются стопорящими элементами и снабжены стойками 20 с регулировочными болтами 21 и контргайками 22. Грузь!

14 закреплены боЛтами 23 и штифтами 24.

На конвейере перемещаются грузы типа кип 25 листовой целлюлозы.

Устройство работает следующим образом.

В исходном положении а под действием грузов 14 двуплечие рычаги 8 повернуты под некоторым углом навстречу перемещаемой кипе 25. При правильном положении кипы на конвейере ее передняя стенка входит одновременно в соприкосновение с верхними плечами рычагов и поворачивает их в положение б, при котором они взаимодействуют наклонными стенками IO с защелками 6 н выводят их из впадин 13 диска 11. Втулки 2 освобождаются от фиксации, и поворотная ось 1 с двуплечими рычагами поворачивается на некоторый угол, ограничиваемый пазом 12 в диске 11, не препятствуя перемещению кипы

Если кипа повернута относительно оси конвейера, то под воздействием одного из концов кипы соответствующий двуплечий рычаг.

8 поворачивается в положение б. При этом двуплечий рычаг 8, взаимодействуя с соответствующей защелкой 6, освобождает один конец поворотной оси, которая удерживается от поворота другой защелкой 6. Кипа 25, упираясь одним концом в неподвижный двуплечий рычаг 8, начинает разворачиваться и воздействовать на другой рычаг 8, поворачивая его в положение б. При этом он, воздействуя на защелку 6, освобождает от фиксации второй конец поворотной оси 1, и двуплечие рычаги 8, свободно поворачиваясь с осью 1 в положение в, пропускают кипу 24.

После этого двуплечие рычаги 8 под действием грузов 14 возвращаются в исходное положение а. При этом для устранения ударных нагрузок на защелки 6 колебание двуплечих рычагов ограничено регулировочными болтами 21 и контргайками 22, установленными на стойках 20, располо1кенных на дисках 11, которые установлень1 на раме конвейера 18.

Затем кипа может поступать на другое устройство для устранения смещеНия е относительно оси конвейера.

Устройство для выравнивания штучных грузов на конвейере, включающее установленную на раме последнего поворотную ось с втулками, двуплечие рычаги, подпружиненные защелки управления двуплечими рычаГами и стопорящие элементы, отлиМаюи ееся тем, что, с целью повышения производительности и надежности работы, стопорящие элементы выполнены в виде неподвижно смонтированных соосно с поворотной осью дисков с пазами и впадинами в начале пазов, а втулки жестко смонтированы на продольной оси и выполнены с выступами и радиальными пазами в последних, при этом двуплечие рычаги поворотно установлены на втулках:, и выполнены с четырехугольными вырезами и наклонными и вертикальными стенками с одних сторон четырехугольных вырезов, причем подпружиненные защелки расположены в радиальных пазах втулок с возможностью фиксации посредством цилиндрических направляющих и размещены в четырехугольных вырезах двуплечих рычагов и пазах дисков с возможностью западания во впадины последних.
