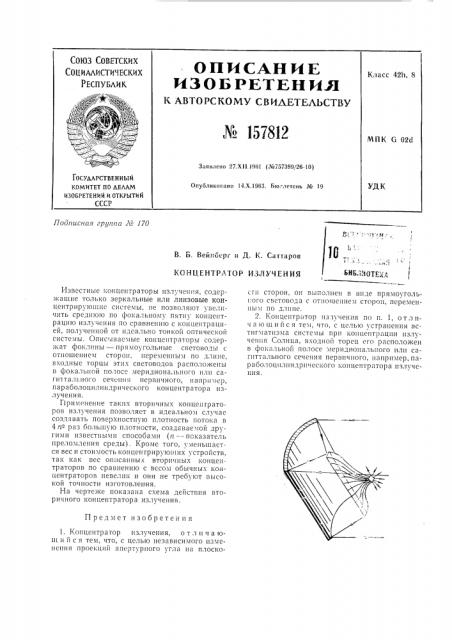

СОЮЗ СОВЕТС1(ИХ

COL1 n WCC1(AX

РЬСПУЬЛИ1(ОПИСАНИЕ

ИЗОБ РЕТКН И,Н

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ № 157812

Класс 42h, S

МПК G 02d

Заявлено 27.Х11.1961 (№757399?26-10) ГОСУДАРСТВЕННЫИ

КОМИТЕТ ПО ДЕЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИИ

СССР

УДК

Опуолнковнно 11.Х.1963. Бюллетень № 19

В. В. Вейнберг и Д. К. Саттаров

КОНЦЕНТРАТОР ИЗЛУЧЕНИЯ

Известные концентраторы излучеш?я, содер>кащие только зеркальные или линзовые концентрирующие системы, не позволяют уьеличить средшою по фокальному пятну концентрацию излучения Ilо сравнению с концентрацией, полученной от идеально тонкой оптической системы. Описываемые концентраторы содержат фоклпны — прямоугольные световоды с отпошепиеч сторон, переменным по длине, входные торцы этих световодов расположены в фокальпой полосе меридиона.?ьного пли сагиз тал нного сечения первичного, напр?? ? ер, параболоцилиндрического концентратора излучения.

Г1рименение таких вторичных концепграторов излучения позволяет в идеальном случае создавать поверхностную плотность готока в

4 и- p23 большую плотности, создаваечой другими известнычи способами (n — показатель преломления среды). Кроме того, ученьшастся вес и стоимость конценгрируloI)II?x устройств, так как вес описанных вторичных концентраторов по сравнению с весом обычных концентраторов невелик и они не требуют высокой точности изготовления.

На чертеже показана схема действия вторичного концентратора излучения.

Предмет изобретения

1. Концентратор излучения, о т л и ч а юшийся теч, что, с целью независимого изменения проекций апертурного угла на плоскоПодггисная гругггга Л 170 стп сторон, он выполнен в виде прямоугольI ого свстовода с отношением сторон, перемен»bIi1 ПО ДЛИНЕ.

2. Концентратор пз ?учения по п. 1, отл ич а ю шийся тем, что, с целью устранения астигматпзма систечы прп концентрации излучения Солнца, входной торец em расположен в фокальной полосе мерпдионального илп сагпттального сечеш?я первичного, например, параболоцплш?дрн ?åcêîãо конценгратора излучения.
