Сталь

Сталь

Иллюстрации

Показать все

Реферат



Изобретение относится к теплостойким цементуемым сталям и может быть использовано для повышения надежности поршневых пальцев, шестерен, подшипников, работающих при температуре эксплуатации до 300°С и высоких контактных нагрузках. Целью изобретения является повышение теплостойкости цементованного слоя при сохранении ударной вязкости сердцевины и мелкозернистости после высокотемпературных нагревов. Сталь легирована хромом, молибденом, ванадием, кремнием, алюминием и азотом при следующем соотношении компонентов, мас.% : углерод 0,14-0,18

кремний 0,60-1,00

марганец 0,50-0,90

хром 2,80-3,30

молибден 0,30-0,50

ванадий 0,60-1,00

алюминий 0,02-0,06

азот 0,02-0,04

железо остальное. 2 табл.

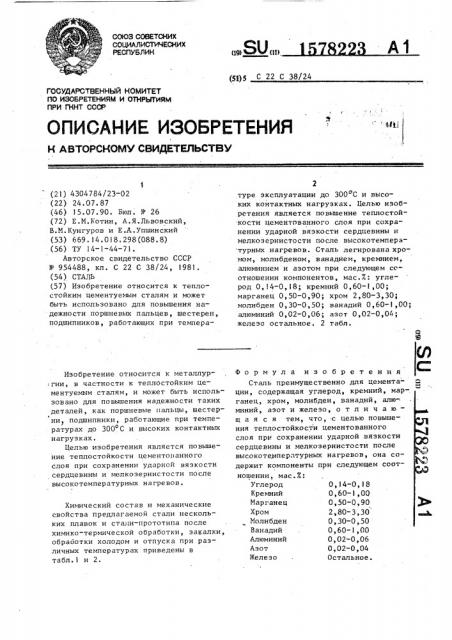

СОЮЗ СОВЕТСКИХ

СОЦИЛЛИСТИЧЕСНИХ

РЕСПУБЛИК

А1 (19) . И!), (sa)s с 22 с 38/24

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A BTGPCHQMV СВИДЕТЕЛЬСТВУ

0,14-0,18

0,60 — 1,00

0,50-0,90

2,80-3,30

0,30-0 50

0,60-1,00

0,02-0,06

0,02-0,04

Остальное.

ГОСУДАРСТНЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (2! ) 4304784/23-02 (22) 24.07.87 (46) 15.07.90. Бюл. ¹ 26 (72) Е.M.Котин, А.Я.Львовский, В.M.Êóíãóðîâ и Е.А.Упшинский (53) 669.)4.018 ° 298(088.8) (56) ТУ 14-1-44-71.

Авторское свидетельство СССР

¹- 954488, кл. С 22 С 38/24, 1981. (54) СТАЛЬ (57) Изобретение относится к теплостойким цементуемым сталям и может быть использовано для повышения надежности поршневых пальцев, шестерен, подшипников, работающих при темпераИзобретение относится к металлур гии, в частности к теплбстойким цементуемым сталям, и может быть использовано для повышения надежности таких деталей, как поршневые пальцы, шестерни подшипники, работающие при темпе)

0 ратурах до 300 С и высоких контактных нагрузках.

Целью изобретения является повышение теплостойкости цементованного слоя при сохранении ударной вязкости сердцевины и мелкоэернистости после высокотемпературных нагревов.

Химический состав и механические свойства предлагаемой стали нескольких плавок и стали-прототипа после химико-термической обработки, закалки, обработки холодом и отпуска при различных температурах приведены в табл.1 и 2.

2 туре эксплуатации до 300 С и высоких контактных нагрузках. Целью изобретения является повышение теплостой.кости цементпванного слоя при сохранении ударной вязкости сердцевины и мелкоэернистости после высокотемпера турных нагревов. Сталь легирована хромом, молибденом, ванадием, кремнием, алюминием и азотом при следующем соотношении компонентов, мас.7.: углерод 0,14-0,18; кремний 0,60-1,00; марганец 0,50-0,90; хром 2,80-3,30; молибден 0,30-0,50; ванадий 0,60-1 00; алюминий 0,02-0,06; азот 0,02 — 0,04; железо остальное. 2 табл.

Формула и э о б р е т е н и я

Сталь преимущественно для цементации, содержащая углерод, кремний, мар-. ганец, хром, молибден, ванадий, алюминий, азот и железо, о т л и ч а ю— щ а я с я тем, что, с целью повышения теплостойкости цементованного слоя при сохранении ударной вязкости сердцевины и мелкозернистости после высокотемпературных нагревов, она содержит компоненты при следующем соотношении, мас.7:

Углерод

Кремний

Марганец

Хром

Молибден

Ванадий

Алюминий

Азот

Железо

1570223

Таблица l

IIRC при температуре отпуска, С о парке стали

Нвссоаак дола элементов, Z

Вид хи" мико"

Алхкян- йвот иий

Нолнб- ВвнаДан IaIA

Нарос» Хром нец

200 250 300 350 400

Угле- Кремрод ний те р миче ской обработки

1,00

0,74

0,60

62 62

62 62

62 62

64 63

64 63

64 63

Цемента" ция

Предлагве- 0,18 мая 0,16

0,14

59

59

Известная 0,20

Иитроцементация

Предлвгае- 0; 18 мвя 0,16

0,14

Известная 0>20

Таблица 2

Марка стали

KCI7, ДН/и, прн температуре

2 отпусиа, С

Массовая доля элементов,2

Угле- Кремрод (иий

Марта- Хром 1 Молнб- Вана- Алюми- Лэот иец (деи (дий иий

- Ь

200 250 300

0,90 3 30 0,50

0,85 2,96 0,41

0,50 2,80 0,30

1,00 0,34 0,23

Предлагаемая

0,18 1,00

0,16 0,74

0,14 0,60

0,20 0,32

1,00

О-, 88

0,60

0,18

0,06 0,04

0,04. 0,03

0,02 0,02

0,04 0,01

90,2 . 89,8

92,3 92,0

94,4 9490

88,2 90,2

89,4

91,8

93,6

93,1

88,8 87,6

91,3 90,5

92,9 91,2

98,0 107,8

Известная

Составитель Е.Носырева

Техред М.Моргентал Корректор С.Шевкун

Редактор А.Маковская

Заказ 2925

Подписное

Тираж 484

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС

СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский .комбинат Патент, г.Ужгород, ул. Гагар

II II

Г ина 101

0,32

1,00

0,74

0,60.

0,32

0,90 3,30

0,85 . 2,96

0 50 2,80

1,00 0,34

0,90 3,30

0,85 2,96

0,50 2,80

1,00 0,34

0 50

0,41

0,30

0,23

0,50

0,41

0,30

0,23

1,00

0,88

0,60

0,18

l,00

0,88

0,60

0,18

0,06

0,04

0 02

0,04

0,06

0,04

0,02

0,04 L I.

0,04

0,03

0,02

0,01

0,04

0,03

0,02

0,01

61 59

65 64

65, 64

65 64

62 60

57 54

63 63

63 63

63 63 .

58 55 ц
