Быстросъемное контактное устройство

Быстросъемное контактное устройство

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для электрохимической обработки деталей, например, методом микроискрового анодирования (оксидирования) и может быть использовано в гальваническом производстве различных отраслей промышленности. Цель изобретения - повышение надежности контакта при обработке деталей, предохранение места контакта от окисления, а также обеспечение возможности быстрой сборки-разборки контактного устройства. С изменением температурного режима при работе устройства контакт между обрабатываемой деталью и токоподводящим электродом остается стабильным, что положительно влияет на качество обработки детали. Устройство содержит токоподводящий электрод 3, оболочку 2 из диэлектрика, в которой расположен специальный паз для установки токоподводящего электрода. При необходимости устройство может быть снабжено внешней обоймой 4 с коэффициентом линейного расширения меньшим, чем у оболочки 2. В оболочку из диэлектрика помещают обрабатываемую деталь 1. Между деталью и оболочкой в специальный паз с натягом помещают токоподводящий электрод 3. При этом коэффициент линейного расширения материала детали превышает коэффициент линейного расширения оболочки. При повышении температуры устройства в рабочем режиме за счет разницы коэффициентов линейного расширения обрабатываемой детали и оболочки из диэлектрика сохраняется надежный контакт между токоподводящим электродом и обрабатываемой деталью. По окончании процесса обработки возможна быстрая смена обрабатываемых деталей. 1 з.п. ф-лы, 3 ил.

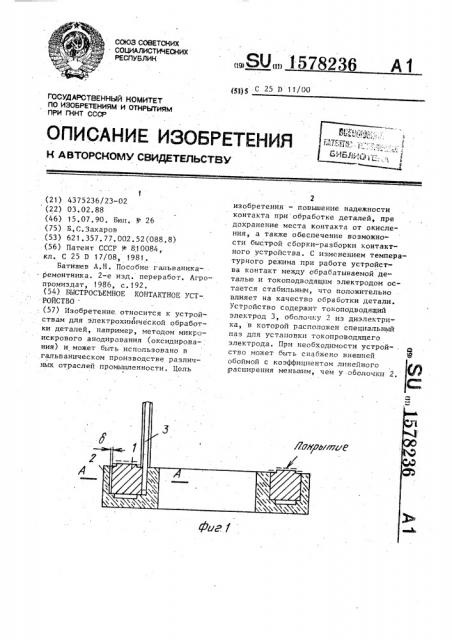

СОЮЗ СОВЕТСКИХ . СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК щ) С 25 D 11/00

ОПИСЛНИК ИЭОВРЕтЕНИЯ

К A ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

sperm E

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4375236/23-02 (22) 03.02.88 (46) 15.07.90. Бшл. В 26 (75) Б..С.Захаров (53) 621.357.77,002.52(088.8) (56) Патент СССР Y" 8:10084, кл. С 25 П 17/08, 1981.

Батишев A.Н. Пособие гальваникаремонтника. 2-е изд. переработ. Агропромиздат, 1986, с. 192. (54) БЫСТРОСЪЕМНОЕ КОНТАКТНОЕ УСТ-.

РОЙСТВО (57) Изобретение. относится к устройствам для электрохимической обработки деталей, например, методом микроискрового анодирования (оксидирования) и может быть использовано в гальваническом производстве различных отраслей промышленности. Цель

„„ЯУ„„1578236 А 1

2 изобретения — повышение надежности контакта при обработке деталей, пре дохранение места контакта от окисления, а также обеспечение возможности быстрой сборки-разборки контактного устройства. С изменением температурного режима при работе устройства контакт между обрабатываемой деталью и токоподводящим электродом остается стабильным, что положительно влияет на качество обработки детали.

Устройство содержит токоподводящий электрод 3, оболочку 2 из диэлектрика, в которой расположен специальный паз для установки токопроводящего электрода. При необходимости устрой- . ство может быть снабжено внешней обоймой с коэффициентом линейного расширепия меньшим, чем у ооолочки Z, 1578236

В оболочку из диэлектрика помещают обрабатываемую деталь 1. Между деталью и оболочкой в специальный паэ с натягом помещают токоподводящий электрод 3. При этом коэффициент ли-нейного расширения материала детали превышает коэффициент линейного расширения оболочки. При повышении температуры устройства в рабочем режиИзобретение относится к устройствам электрохимической обработки деталей, например, методом микроискрового анодирования (оксипипования) н может быть использовано в гальваническом производстве .различных от- 29 раслей промышленности, Целью изобретения является повышение надежности контакта при обработке деталей, а также увеличение производительности сборки-разборки . 25 контактного устройства.

На фиг.1 показано в качестве примера быстросъемное контактное устройство, разрез; на фиг.2 - сечение

А-А на фиг.1; на фиг.3 — вариант ВО предлагаемого устройства.

Быстросъемное контактное устройство (фиг.1) включает обрабатываемую деталь 1, в расточке которой расположена с зазором оболочка .2 из ди-. электрика. Между деталью 1 и оболочкой 2 в специальном пазу установлен с натягом токоподводящий электрод 3.

На фиг,3 показано аналогичное устройство для случая, когда деталь 1 дО расположена в расточке оболочки 2 из диэлектрика. В этом случае оболочка .2 снабжена дополнительной внешней обоймой 4. Токоподводящий электрод 3 установлен с натягом в пазу между деталью 1 и оболочкой 2.

Коэффициент линейного расширения материалов, из которых изготовлены деталь 1 и внешняя обойма 4, намно-. щ го меньше, чем коэффициент линейного расширения материала оболочки 2.

Например, деталь 1 изготовлена из ме за счет разницы коэффициентов линейного расширения обрабатываемой детали и оболочки иэ диэлектрика сохраняется надежный контакт между токопроводящим электродом,и обрабатываемой деталью. По окончании процесса обработки возможна быстрая смена обрабатываемых деталей. 1. э.п. ф-лы, 3 HJI алюминиевого сплава, а оболочка 2— из фторопласта или. полипропилена.

Устройство работает следующим образом.

Предварительный натяг при установке токоподводяцего электрода 3 в паз между обрабатываемой деталью 1 и оболочкой 2 обеспечивает необходимътй электрический контакт между электродом 3 и деталью 1. Во время работы установки оксидирование детали 1 сопровождается выделением тепла, при этом нагревается и оболочка 2, За счет разницы в коэффициентах линейного расширения детали 1, обоймы

4 и .оболочки 2. последняя. стремится еще больше прижать токоподводящий электрод 3 г. детали 1, тем самым препятствуя проникновению электролита в место .контакта и еro окислению.

Фо рмула изобретения

1. Быстросъемное контактное устройство для локальной обработки деталей методом микроискрового оксидирования, содержащее электрод,о т— л и ч а ю щ е е с я тем, что, с целью повышения. надежности контакта при обработке деталей, сокращения времени сборки-разборки, оно снабжено оболочкой из диэлектрика с пазом для размещения токоподводящего электрода.

2. Устройство по п.1, о т л и ч аю щ е е. с я тем, что оно снабжено дополнительной .внешней обоймой из материала, коэффициент линейного расширения которого меньше коэффициента линейного расширения оболочки .
