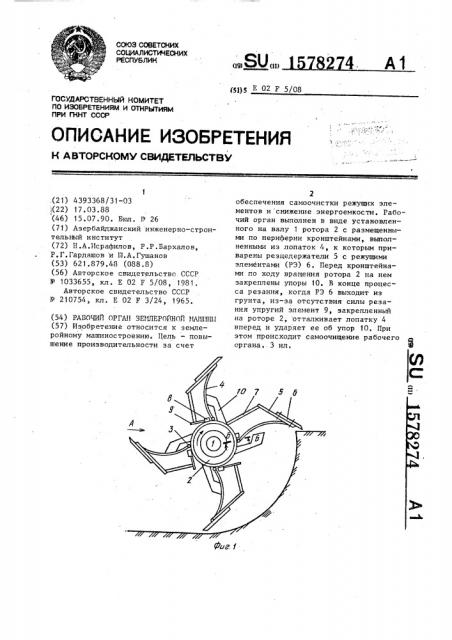

Изобретение относится к землеройному машиностроению. Цель - повышение производительности за счет обеспечения самоочистки режущих элементов и снижение энергоемкости. Рабочий орган выполнен в виде установленного на валу 1 ротора 2 с размещенными по периферии кронштейнами, выполненными из лопаток 4, к которым приварены резцедержатели 5 с режущими элементами (РЭ) 6. Перед кронштейнами по ходу вращения ротора 2 на нем закреплены упоры 10. В конце процесса резания, когда РЭ 6 выходит из грунта, из-за отсутствия силы резания упругий элемент 9, закрепленный на роторе 2, отталкивает лопатку 4 вперед и ударяет ее об упор 10. При этом происходит самоочищение рабочего органа. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (111 (gl)5 Е 02 F 5/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

° «г.1 J

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ. (21) 4393368/31-03

l(22) 17 ° 03.88 (46) 15.07.90. Бкл. ?- 26 (71) Азербайджанский инженерно-строительный институт (72) Н.А.Исрафилов, P.P. Бархалов, P. Г. Гардашов и 1?.А. Гушанов (53) 621. 879. 48 (088. 8) (56) Авторское свидетельство СССР

?? - 1033655, кл. Е 02 F 5/08, 1981.

Авторское свидетельство СССР

N - 210754, кл. Е 02 F 3/24, 1965, (54) РАБОЧИЙ ОРГАН ЗЕИЛЕРОЙНОЙ ИА?цИИ?? (57) Изобретение относится к землеройному машиностроению. Цель — повышение производительности за счет

2 обеспечения самоочистки режущих элементов и снижение энергоемкости. Рабочий орган выполнен в виде установленного на валу 1 ротора 2 с размещенными по периферии кронштейнами, выполненными из лопаток 4, к которым приварены резцедержатели 5 с режущими элементами (РЭ) 6. Перед кронштейнами по ходу вращения ротора 2 на нем закреплены упоры 10. В конце процесса резания, когда РЭ 6 выходит из грунта, из-за отсутствия силы резания упругий элемент 9, закрепленный на роторе 2, отталкивает лопатку 4 вперед и ударяет ее об упор 10. При этом происходит самоочищение рабочего органа .. 3 ил. 1578274;

Изобретение относится к земйеройному машйностроению, а иМенно, к рабочим органам траншейных машин.

Целью изобретения является повы5 шение производительности за счет обеспечения самоочистки режущих эле-. ментов и снижение энергоемкости.

На 4иг.1 изображен рабочий орган, вид сбоку; на фиг.2 — то же, вид А на фиг.1; на Фиг.З вЂ” разрез Б-Б на

Фиг. 1.

Рабочий орган выполнен из уста:новленного на валу 1 ротора 2 с установленными посредством шарнира 3 по пери@ерин кронштейнами, выполненными из лопаток 4, к которым приваре-. ны зубодержатели.5, на которых закреплены режущие элементы б и стойки, .7. На роторе 2 с помощью держателей

8 закреплены упругие элементы 9, свободный конец каждого из которых взаимодействует со стойками 7. На роторе закреплены упоры 10, которые расположены перед кронштейнами по ходу вра- 25 щения ротора.

Рабочий орган землеройной машины работает следующим образом.

Во время вращения рабочего органа в момент встречи режущего элемента

6 с грунтом на него действует сила резания грунта. Поскольку зубодержатель 5 приварен к лопатке 4 и через стойки 7 упирается на упругий элемент 9 под влиянием действующей силы, лопатка 4, прижимая упругий элемент

9, наклоняется назад до получения нижнего значения угла резания. В конце процесса резания, когда режущий элемент 6 выходит из грунта, из-за отсутствия силы резания упругий элемент отталкивает лопатку вперед и ударяет ее на упор 10. При этом грунт, находящийся на поверхности лопатки, по своей инерции легко отбрасывается по нужному направлению и происходит самоочищение рабочего органа.

Применение изобретения снижает. энергоемкость и повышает производительность процесса за счет самоочист" ки рабочего органа и улучшения условия разгрузки разрабатываемого грунта, а также путем исключения возможных поломок.

Формула и з о б р е т е н и я

Рабочий орган землеройной машины, включающий установленный на валу ротор с шарнирно закрепленными по периферии кронштейнами с режущими элементами и упругие элементы, связанные с ротором, отличающийся тем, что, с целью повышения произво-. дительности за счет обеспечения самоочистки режущих элементов и снижения энергоемкости, ротор снабжен закрепленными на нем упорами, установленными перед каждым из кронштейнов по направлению вращения ротора, .которые снабжены жестко связанными с ними стойками, свободные концы которых установлены с воэможностью взаимодействия с упругими элементами, один конец каждого нз которых закреплен на роторе.
