Устройство для дозированной подачи химического реагента в скважину

Устройство для дозированной подачи химического реагента в скважину

Иллюстрации

Показать все

Реферат



Изобретение относится к нефтегазодобывающей промышленности. Цель - упрощение конструкции при одновременном уменьшении металлоемкости. Устройство содержит емкость 1 для реагента со сливным трубопроводом 2 и трубопровод 3 для соединения верхней части емкости 1 для реагента со скважиной 4. Внутри емкости 1 установлен герметичный поплавок 5 с осевым каналом и фиксирующим элементом. Последний размещен внутри поплавка 5 с возможностью осевого перемещения патрубком 6 с отверстием 7 для прохода реагента в нижней его части и гибким шлангом 8 для соединения патрубка 6 со сливным трубопроводом 2. Жидким химическим реагентом заполняют емкость 1. По заранее составленной калибровочной зависимости устанавливают расход реагента посредством уровня погружения сливного отверстия 7 подвижного в поплавке 5 патрубка 6. По мере снижения уровня жидкости в емкости 1 поплавок 5 опускается вниз, увлекая с собой подвижный патрубок 6, и обеспечивает постоянство погружения приемного отверстия под гидростатический уровень. В результате достигается постоянство заданного дозирования химического реагента в скважину. 1 ил., 1 табл.

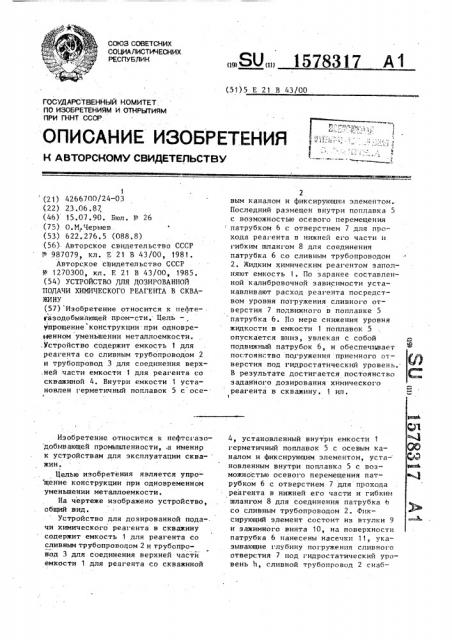

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51) 5 Е 21 В 43/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫГИЯМ

ПРИ ГКНТ СССР

1 (21) 4266700/24-03 (22) 23.06. 87, (46) 15.07,90. Бюл. Ь"- 26 (75) О.M. Черыев (53) 622.276.5 (088.8) (56) Авторское свидетельство СССР

1г - 987079, кл. E 21 В 43/00, 1981.

Авторское свидетельство СССР

Р 1270300, кл. Е 21 В 43/00, 1985. (54) УСТРОЙСТВО ДЛЯ ДОЗИРОВАННОЙ ПОДАЧИ ХИМИЧЕСКОГО РЕАГЕНТА В СКВА)КИНУ (57) Изобретение относится к пефте$ азодобывающей пром-сти. Цель упрощение конструкции при одновременном уменьшении металлоемкости. ,Устройство содержит емкость 1 для реагента со сливным трубопроводом 2 и трубопровод 3 для соединения верх.ней части емкости 1 для реагента со скважиной 4. Внутри емкости 1 установлен герметичный поплавок " с осеИзобретение относится к нефтегазо добывающей промышленности, .а именнр к устройствам для эксплуатации сква- жин.

Целью изобретения является упро щение конструкции при одновременном уменьшении металлоемкости.

На чертеже изображено устройство, общий вид.

Устройство для дозированной пода-. чи химического реагента в скважину содержит емкость 1 для реагента со сливным трубопроводом 2 и трубопровод 3 для соединения верхней частй емкости 1 для реагента со скважиной.SU„„1578317 А 1

2 вым каналом и фиксирующим элементом.

Последний размещен внутри поплавка 5 с ноэможностью осевого перемещения патрубком 6 с отнерстием 7 для rlpoхода реагента в нижней его части и гибким шлангом 8 для соединения патрубка 6 со сливным трубопроводом

2, Жидким химическим реагентом заполняют емкость i. По заранее составленной калибровочной зависимости устанавливают расход реагента посредством уровня погружения сливного отверстия 7 подвижного в поплавке 5 патрубка 6. По мере снижения уровня жидкости в емкости 1 поплавок 5 опускается вниз, увлекая с собой подвижный патрубок 6, и обеспечг;вает постоянство погружения приемного отверстия под гидростатический уровень.

В результате достигается постоянство заданного дозирования химического реагента в скважину. 1 ип.

4, установленный внутри емкости 1 герметичный поплавок 5 с осевым каналом и фиксирующим элементом, уста- новленным внутри поплавка 5 с возможностью осевого перемещения патрубком 6 с отверстием 7 для прохода реагента в нижней его части и гибким шлангом 8 для соединения патрубка 6 со сливным трубопроводом 2. Фиксирующий элемент состоит из втулки 9 и зажимного винта 10, на поверхности патрубка 6 нанесены насечки 11, указывающие глубину погружения сливного отверстия 7 под гидростатический уровень h, сливной трубопровод 2 снаб1578317 жен вентилями 12 и 13, а трубопровод 3 — вентилями 14 и 15. Емкость и скважина 4 снабжены контрольными манометрами 16 и 17 соответственно. э

Емкость 1 с реагентом имеет люк 18 и линию 13 заправки и слива осадков с задвижкой 20, а скважина 4 снабжена задвижкой 21.

Устройство работает следующим образом.

Жидкий химический реагент через задвижку 20 при открытом люке 18 и закрытых вентилях 12 и 15 задвиж" кой 21 подается в емкость 1. 0 учетом вязкостии плотности реагента по заранее составленной калибровочной з анис имости уст ан авливают величину погружения сливногоотверстия 7, ослабляя. зажимной винт 10 и передвигая патрубок 6 на поплавке 5 в соответствии с насечками 11, и тем самым задают расход реагента.

Затем закрывают люк 18, открывают вентили 15 и 14, 12 и,13, задвиж- 25 ку 21. Реагент начинает поступать в скважину 4.

Ло мере снижения уровня жидкости

Н в емкости 1 поплавок также опускается, увлекая с собой подвижный патрубок 6 и обеспечивая постоянство погружения приемного отверстия 7 под гидростатический уровень h ..= =const.

При достижении нижнего критического уровня, когда уровень жидкости,и емкости 1 сравнивается с уровнем сливного трубопровода 2, останавливают устройство и производят повтор-, ную заправку емкости 1 химреагентом.

При необходимости полной выборки всего химреагента из емкости 1 устройство выдерживают в работе и после достижения поплавком 5 уровня сливного трубопровода 2, при этом приемнсе отверстие 7 размещается в коническом дне емкости 1 и оставшаяся часть химреагента эффектом сифопа перемещается в скважину 4. формула изобретения

Устройство для дозированной подачи химического реал ента в скважину, содержащееемкость дляреагента со сливном трубопроводом и трубопровод для соединения верхней части емкости для реагента со скважиной, о т л и ч а ю щ е е с я тем, что,. с целью упрощения конструкции при одновременном уменьшении металлоемкости, оно снабжено установленным внутри емкости герметичным поплавком с осевым каналом и фиксирующим элементом над ним, установленным внутри поплавка с возможностью осевого перемещения патрубком с отверстием для прохода реагента в нижней его части и гибким шлангом для соединения пат.рубка со сливным трубопроводом.
