Устройство для контроля состояния участков массива горных пород

Устройство для контроля состояния участков массива горных пород

Иллюстрации

Показать все

Реферат



Изобретение относится к горному делу. Цель - повышение помехозащиты. Устройство содержит приемную антенну (ПА), избирательный усилитель 2, пороговое устройство 3, формирователь 4 импульсов, блок 5 управления, таймер 6, счетчик 7 импульсов и индикатор 8. Электромагнитные импульсы, возникающие в массиве при изменении его напряженнодеформированного состояния, принимают ПА 1. Далее эти импульсы через усилитель 2, пороговое устройство 3, формирователь 4 и блок 5 управления поступают на счетчик 7 импульсов. Количество импульсов за время измерений, задаваемое таймером 6, определяет напряженное состояние контролируемого участка. Приемная антенна 1 выполнена в виде двух одинаковых рамок (Р), разнесенных на расстояние L. Витки Р намотаны навстречу друг другу, а их плоскости параллельны. Расстояние L между Р выбирают из условий L @ λ

L @ R

LъA, где λ - длина волны принимаемых импульсов

A - расстояние от ПА до источника импульсов

R - расстояние от антенны до источника помех. При таком выполнении ПА сигналы от источников помех подавляются значительно больше, чем принимаемые электромагнитные импульсы, что повышает помехозащиту устройства. 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИК (5!) 5 Е 21 С 39/00

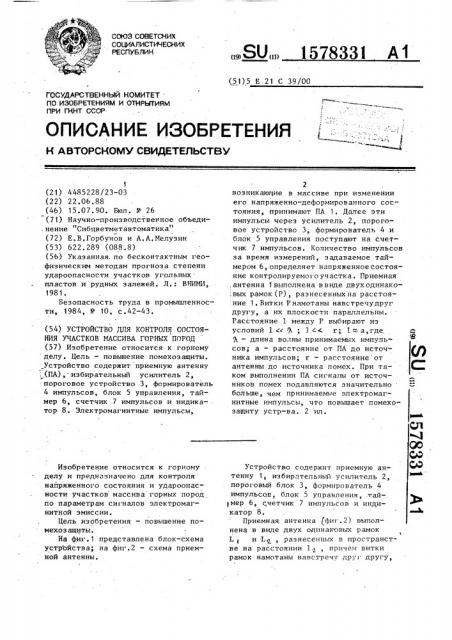

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ

Устройство содержит приемную антенну 1, избирательный усилитель 2, пороговый блок 3, формирователь 4 импульсов, блок 5 управления, .тай1мер 6, счетчик 7 импульсов и индикатор 8 °

Приемная антенна (фиг.2) выполнена в виде двух од шаковых рамок

L < и L, разнесенных в пространстве на расстоянии 1, причем витки рамок намотаны навстречу др» другу, ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ .СССР

1 (21) 4485228/23-03 (22) 22.06.88 (46) 15.07.90. Бюл. № 26 (71) Научно-производственное объеди.нение "Сибцветметавтоматика" (72) Е.В.Горбунов и А.А.Мелузин (53) 622.289 (088.8) (56) Указанная.по бесконтактным геофизическим методам прогноза степени удароопасности участков угольных пластов и рудных залежей. Л.: ВНИМИ, 1981.

Безопасность труда в промьппленности, 1984, ¹- 10, с.42-43. (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ СОСТОЯНИЯ УЧАСТКОВ МАССИВА ГОРНЫХ ПОРОД (57) Изобретение относится к горному делу. Цель — повышение помехозащиты. Устройство содержит приемную антенну

;.(ПА), избирательньп усилитель 2, пороговое устройство 3, формирователь . 4 импульсов, блок 5 управления, таймер 6, счетчик 7 импульсов и индика- . тор 8. Электромагнитные импульсы, Изобретение относится к горному делу и предназначено для контроля напряженного состояния и удароопасности участков массива горных пород по параметрам сигналов электромагнитной эмиссии.

Цель изобретения — повышение помехозащиты.

На фиг.1 представлена блок-схема устройства; на фиг.2 — схема приемной антенны.

„„SU„„1578331 А 1

2 возникающие в массиве при изменении его напряженно-деформированного состояния, принимают ПА 1. Далее эти импульсы через усилитель 2, пороговое устройство 3, формирователь 4 и блок 5 управления поступают на счетчик 7 импульсов. Количество импульсов за время измерений, задаваемое таймером 6, определяет напряженное состояние контролируемогоучастка. Приемная, антенна 1 выполнена ввиде двуходинако; вых рамок (P), разнесенных на расстоя ние 1. Витки Рнамотаны навстречудруг другу, а их плоскости параллельны.

Расстояние 1 между Р выбирают из условий 1 (ф; )

157833 I

Формула

@uz.1 а плоскости рамок параллельны.,Рас- стояние 1 между рамками выбирают из условий .

1 сф; 1((ги 1=а, где Ф вЂ” длина волны принимаемых сигналов электромагнитной эмиссии;

r — - расстояние от антенны до источника помех; а — расстояние от антенны до источника сигналов электромагнитной эмиссии.

При таком выполнении приемной антенны сигналы от источников помех, расположенных на расстояниях значительно больших, чем расстояние между рамками, подавляются по сравнению с однорамочной антенной значительно сильнее. В то же время существенного ослабления сигналов от источников электромагнитной эмиссии, расположенных на расстоянии, сравнимом с расстоянием между рамками, не проис"ходит..Врезультате помехозащитаустройства для контроля состояния участков массива горных пород повышается.

Устройство для контроля состояния участков массива горных пород работает следующим образом.

Электромагнитные импульсы, возникающие в массиве при изменении его напряженно-деформированного состояния, принимают антенной 1, на выходе которой появляется электрический сигнал. Этот сигнал усиливают избирательным усилителем 2 и подают на вход порогового блока 3. При превышении сигналом порогового значения на выходе порогового устройства 3 возникают импульсы, нормированные по амплитуде. Эти. импульсы поступают на вход формирователя 4 импульсов, с выхода которого через блок 5 управле5 ния поступают на счетчик 7 импульсов. Количество принятых импульсов за время измерений, задаваемое таймером 6, отображается на индикаторе 8.

По полученной интенсивности сигналов элетромагнитной эмиссии определяют напряженное состояние контролируемого участка массива горных . пород. изобретения

Устройство для контроля состояния участков массива горных пород, включающее последовательно соединенные, приемную антенну, избирательный усилитель, пороговый блок, формирователь импульсов, блок управления, таймер, счетчик импульсов и индикатор, о т л и ч а ю щ е е с я тем, что, с целью повышения помехозащиты, приемная антенна выполнена в виде двух одинаковых разнесенных .в пространстве и параллельных одна другой рамок со встречной намоткой витков, при этом расстояние между. рамками выбирают из условий:

1 h 1((r; 1 а, где 1 — расстояние между рамками;

% — длина волны принимаемых сигналов;

r — - расстояние от антенны до источника помех; а — расстояние от антенны до источника сы налов .электромагнитной эмиссии.

1578331
