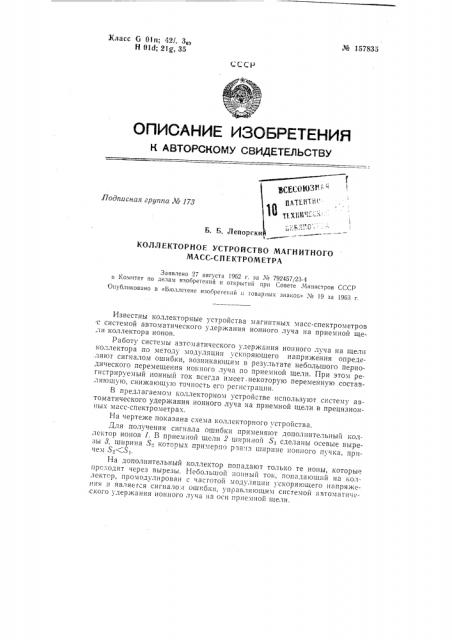

№ 157835
Так как регистрируемый ионный пучок не касается боковых краев щели, а дополнительный коллектор экранирует основной коллектор от ионов, попадающих на него, пучок не будет промодулировап и может быть точно измерен с помощью усилителя постоянного тока.
Предмет изобретения
Коллекторное устройство магнитного масс-спектрометра с системой автоматического удержания ионного луча на оси приемной щели, состоящее из приемной щели и коллектора ионов, о т л и ч а ю щ е ес я тем, что, с целью увеличения точности измерения ионного тока, верхняя и нижняя линии контура приемной щели снабжены осевыми вырезами„ через которые ионы попадают на дополнительно установленный коллектор, расположенный перед основным.
Ипнны лпн дпплптелю стпнннпгп ка и усалптелю переменного тпнп
L»
