Редуктор с бесступенчатым изменением крутящего момента

Редуктор с бесступенчатым изменением крутящего момента

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению. Целью изобретения является повышение КПД. ВРАЩАЮЩИЙ МОМЕНТ ПОДВОДИТСЯ К ВЕДУЩЕМУ ВАЛУ 2 И ПЕРЕДАЕТСЯ ВЕДУЩЕМУ ДИСКУ. ПРИ ПОМОЩИ ШАРИКОВ, КОТОРЫЕ ВЗАИМОДЕЙСТВУЮТ С ЗАМКНУТЫМИ ПАЗАМИ 13,16 СООТВЕТСТВЕННО ВЕДУЩЕГО ДИСКА 3 И ДИСКА 5, ВРАЩАЮЩИЙ МОМЕНТ ПЕРЕДАЕТСЯ НА СЕПАРАТОР 8 И ОДНОВРЕМЕННО НА ВЕДОМЫЙ ВАЛ 9. ВКЛЮЧЕНИЕМ ПРИВОДА 11, КОТОРЫЙ УВЕЛИЧИВАЕТ (УМЕНЬШАЕТ) ЧАСТОТУ ВРАЩЕНИЯ ДИСКА 5 ИЛИ УДЕРЖИВАЕТ ЕГО В ОДНОМ ПОЛОЖЕНИИ, ДОСТИГАЕТСЯ ИЗМЕНЕНИЕ ВРАЩАЮЩЕГО МОМЕНТА НА ВЕДОМОМ ВАЛУ 9. 1 ИЛ.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з F 16 Н 25/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4391398/25-28 (22) 10.03.88 (46) 15,07.90. Бюл. ЬЬ 26 (72) В.В.Сердюков и Н.А.Сесюнин (53) 621.833,6 (088.8) (56) Заявка Японии М 60-129462, кл. F 16 Н 25/06, 1985, (54) РЕДУКТОР С БЕССТУПЕНЧАТЫМ ИЗМЕНЕНИЕМ КРУТЯЩЕГО МОМЕНТА (57) Изобретение относится к машиностроению. Целью изобретения является повыше„„!Ж„„1578401 А1 ние КПД. Вращающий момент подводится к ведущему валу 2 и передается ведущему диску. При помощи шариков, которые взаимодействуют с замкнутыми пазами 13, 16 соответственно ведущего диска 3 и диска 5, вращающий момент передается на сепаратор 8 и одновременно на ведомый вал 9.

Включением привода 11, который увеличивает (уменьшает) частоту вращения диска 5 или удерживает его в одном положении, достигается изменение вращающего момента на ведомом валу 9. 1 ил, 1578401

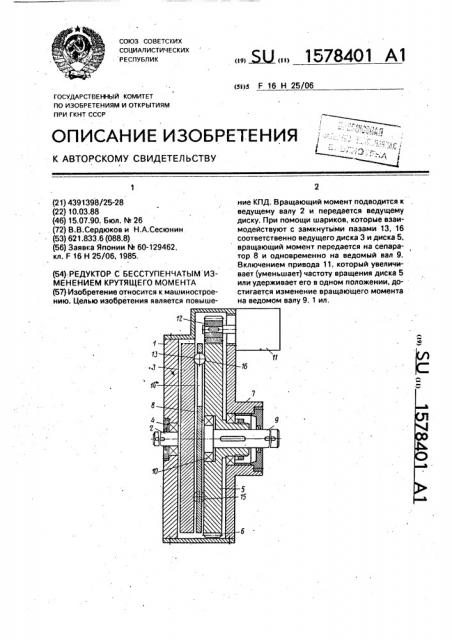

На чертеже изображен редуктор с бесступенчатым изменением крутящего момента, общий вид.

Составитель А.Косолапов

Техред M.Ìîðãåíòàë Корректор И.Муска

Редактор М.Келемеш

Заказ 1902 Тираж 489 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат."Патент", r. Ужгород, ул.Гагарина, 101

Изобретение относится к машиностроению и может быть использовано в механизмах плавного изменения крутящего момента.

Цель изобретения — повышение КПД за .счет использования вращающегося сепаратора.

Редуктор с бесступенчатым изменением крутящего момента состоит из корпуса 1, в котором размещены ведущий вал 2, выполненный заодно с ведущим диском 3 и установленный на подшипник 4, диск 5 с зубчатым венцом 6, установленный на подшипник 7, сепаратор 8 с ведомым валом 9, расположенный между ведущим диском 3 и диском Ь, опирающийся на подшипник 10, привод 11, укрепленный на заднем торце корпуса с шестерней 12, связанной с зубчатым венцом 6 диска 5. На ведущем диске 3 выполнен замкнутый паз 13 в форме шестилистника, В сепараторе 8 выполнены радиальные оазы 14, в которых размещены шарики 15, на диске 5 выполнен замкнутый паз 18;

Ъ

Редуктор с бесступенчатым изменением крутящего момента работает следующим образом, Вращающий момент подводится к веду5 щему валу 2 и одновременно на ведущий диск 3, затем с помощью шариков 15, которые взаимодействуют с замкнутыми пазами

13, 16 соответственно ведущего диска 3 и диска 5, вращающий момент передается на

10 сепаратор 8 и одновременно на ведомый вал 9. Включением привода 11, который увеличивает или уменьшает частоту вращения диска 5 или удерживает его в одном положении, достигается изменение вращающего

15 момента на ведомом валу 9.

Формула изобретения

Редуктор с бесступенчатым изменением крутящего момента, содержащий корпус, в котором размещены ведущий вал с дис20 ком, на рабочей поверхности которого выполнены замкнутый паэ, диск с замкнутым пазом на рабочей поверхности, и установленный между ними сепаратор с радиальными пазами, в которых установлены шарики, 25 взаимодействующие с замкнутыми пазами дисков, и ведомый вал, о тл и ч а ю щи йс я тем, что, с целью повышения КПД, он снабжен приводом, ведомый вал жестко соединен с сепаратором, а диск.— с приводом.
