Дозатор

Дозатор

Иллюстрации

Показать все

Реферат



Изобретение относится к дозирующим устройствам и позволяет расширить диапазон дозирования. Газ, поступающий в емкость 1 от системы 7 подачи пневматических импульсов, перемещает поршень 2 и выдавливает материал через дозирующий наконечник 3. Одновременно, поступая через входное отверстие 5 в полую насадку 4, газ перемещает герметично укрепленную в ней между отверстиями мембрану 10 вниз и закрепленный на ней запорный орган 9 перекрывает выходное отверстие 8. После этого открывается нормально закрытый в сторону входного отверстия 5 обратный клапан 11 и происходит заполнение накопительной полости 12 сжатым газом. После прекращения подачи газа выдавливание дозы материала заканчивается. Одновременно из-за падения давления мембрана 10 поднимается, обратный клапан 11 закрывается, а сжатый газ из накопительной полости 12 сбрасывается через выходное отверстие 8, отделяя дозу материала от дозирующего наконечника 3. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 G 01 F 13/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4483468/24 — 10 (22) 19.09.88 (46) 15,07.90. Бюл. М 26 (72) О.В. Шипицын и В.А. Нужный (53) 66.028(088.8) (56) Авторское свидетельство СССР

N. 521466, кл. G 01 F 11/06, 1975.

Авторское свидетельство СССР

М 538233. кл. G 01 E 13/00, 1975.

„„. Ж„„ 1578488 А1 (54) ДОЗАТОР (57) Изобретение относится к дозирующим устройствам и позволяет расширить диапазон дозирования. Газ,- поступающий в емкость 1 от системы 7 подачи пневматических импульсов, перемещает поршень 2 и выдавливает материал через дозирующий наконечник 3. Одновременно, поступая через входное отверстие 5 в полую насадку 4, газ

1578488 перемещает герметично установленную в ней между отверстиями мембрану 10 вниз и закрепленный на ней запорный орган 9 перекрывает выходное отверстие 8. После этого открывается нормально закрытый в сторону входного отверстия 5 обратный клапан 11 и происходит заполнение накопительной полости 12 сжатым газом. После прекращения подачи газа выдавливание дозы материала заканчивается, Одновременно из-за падения давления мембрана

10 поднимается, обратный клапан 11 закрывается, а сжатый гаэ иэ накопительной полости 12 сбрасывается через выходное отверстие 8, отделяя дозу материала от дозирующего наконечника 3. 1 ил.

Изобретение относится к дозирующим устройствам, в частности для нанесения вязких жидкостей и смаэок при различных сборочных работах.

Цель изобретения — расширение диапазона дозирования.

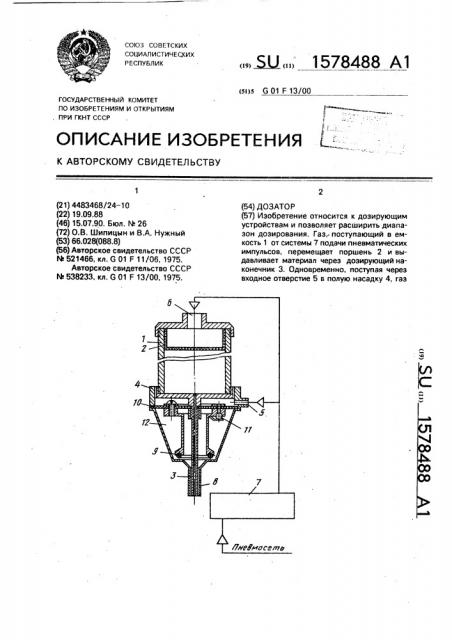

На чертеже представлен предлагаемый дозатор.

Дозатор содержит емкость 1 с поршнем

2 и доэирующим наконечником 3, снабженным закрепленной на нем полой насадкой

4, входное отверстие 5 которой сообщено с входным патрубком 6 верхней части емкости 1 и с системой 7 подачи пневматических импульсов, а выходное отверстие 8 концентрично расположено относительно выходного конца доэирующего наконечника 3 и снабжено запорным органом 9, закрепленным на мембране 10, герметично установленной в полой насадке 4 между входным 5 и выходным 8 отверстиями и выполненной с нормально закрытым в сторону входного отверстия обратным клапаном 11.

Дозатор работает следующим образом, От системы 7 подачи пневматических импульсов газ одновременно поступает во входной патрубок 6 емкости 1 и входное отверстие 5 полой насадки 4. Воздействуя на поршень 2, последний перемещается вниз и выдавливает материал через дозирующий наконечник 3. При этом поступающий в полую насадку 4 газ перемещает мембрану 10 вниз, запорный орган 9 перекрывает выходное отверстие 8, образуя накопительную полость 12. После этого открывается обратный клапан 11 и происходит эаполнеwe накопительной полости 12 сжатым газом, После прекращения подачи газа от системы 7 подачи пневматических импульсов выдавливание дозы материала иэ емкости 1 заканчивается, Одновременно из-за падения давления мембрана 10 поднимается, обратный клапан 11 закрывается, а запорный орган 9 открывает выходное отверстие 8 полой насадки, через которое сбрасывается сжатый газ иэ накопительной полости 12, отделяя дозу материала от доэирующего наконечника 3 емкости 1.

Далее цикл повторяется.

Формула изобретения

Дозатор, содержащий емкость с дозирующим наконечником, снабженным закрепленной на нем полой насадкой, входное отверстие которой сообщено с верхней частью емкости и с системой подачи пневмати20 ческих импульсов, а выходное отверстие концентрично расположено относительно выходного конца дозирующего наконечника, отличающийся тем, что, с целью расширения диапазона дозирования, он снабжен герметично установленной в полой

30 насадке между ее отверстиями мембраной, выполненной с нормально закрытым в сторону входного отверстия обратным клапаном, и запорным органом для выходного отверстия, закрепленным на мембране.
