Отсчетное устройство для образцового мерника

Отсчетное устройство для образцового мерника

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике и позволяет повысить точность отсчета за счет исключения влияния температуры окружающей среды. При проверке, например, топливно-раздаточной колонки мерником измеряют температуру нефтепродукта и настраивают отсчетное устройство на необходимый объем при данной температуре. Для этого шкалу допуска 4 перемещают относительно шкалы вместимости 3 по направляющей 5 в положение, соответствующее на шкале вместимости 3, выполненной с учетом температурной поправки, объему, например, 10 дм 3 при данной температуре. Затем через колонку в мерник отпускают дозу 10 дм 3. Если объем выходит за пределы шкалы допуска, то топливно-раздаточную колонку регулируют по данному мернику. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!)5 G 01 F 19/00

ГОСУДАРСТВЕННЫЯ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ. СССР

« м

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4391140/24 — 10 (22) 18,01.88 (46) 15.07,9О. Бюл. hh 26 (71) Волгоградское управление Государственного комитета РСФСР по обеспечению нефтепродуктами (72) В.В. Непримеров (53) 53.089.6(088.8) (56) Мерники образцовые 2-го разряда вместимостью 5,. 10 и 50 куб.дм., Паспорт

ОМ2.784.000П С, 1983. (54) ОТСЧЕТНОЕ УСТРОЙСТВО ДЛЯ ОБРАЗЦОВОГО MEPHNKA

„„ Щ„„ 1578490 А1 (57) Изобретение относится к измерительной технике и позволяет повысить точность отсчета за счет исключения влияния температуры окружающей среды. При проверке, например, топливоразрадочной колонки мерником измеряют температуру нефтепродукта и настраивают отсчетное устройство на необходимый объем.при данной температуре. Для этого шкалу 4 допуска перемещают относительно шкалы 3.вместимости по направляющей 5 в полажение, соответствующее на шкале 3 вместимости, выполненной с учетом температурной по1578490 правки, объему, например, 10 дм при данз ной температуре. Затем через колонку s мерник отпускают дозу tO дм . Если объем выходит за пределы шкалы допуска, то топливораэдаточную колонку регулируют по данному мернику, 1 ил.

Формула изобретения

Составитель Н.Немцева

Техред М.Моргентал Корректор Л.Патай

Редактор М.Петрова

Заказ 1906 Тираж 519 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж 35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к измерительной технике и может быть использовано s устройствах поверки мерных объемов.

Цель изобретения — повышение точности отсчета за счет исключения влияния температуры окружающей среды.

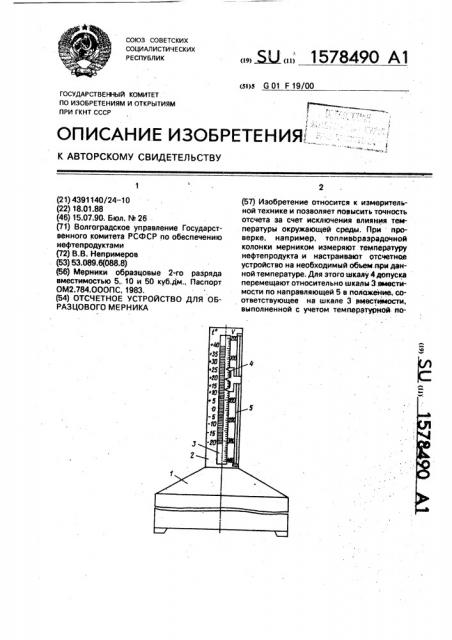

На чертеже представлено отсчетное устройство для образцового мерника.

Отсчетное устройство для образцового мерника, выполненного, например, в виде емкости 1 с горловиной 2, содержит расположенную на горловине 2 шкалу Звме.стимости, выполненную с учетом температурной поправки, и шкалу4допуска, выполненную с воэможностью перемещения относительно шкалы вместимости на направляющей 5. На образцовом мернике может быть несколько таких отсчетных устройств.

В конкретном примере выполнения за точку отсчета шкалы вместимости взят объем нефтепродукта 10 дм при температуре

20 С и средней плотности нефтепродукта при этой температуре. Метки шкалы вместимости соответствуют понижению (повышению) температуры на каждый градус относительно точки отсчета. Шкала вместимости выполняется с учетом погрешности расширения-сжатия самого мерника.

При проверке, например, топливораздаточной колонки мерником 10 дм нефтепродукт прогоняют через колонку для уравнивания температуры колонки и температуры нефтепродукта в подземном резервуаре. Измеряют температуру нефте5 продукта в подземном резервуаре и настраивают отсчетное устройство мерника на необходимый объем при данной температуре. Для этого шкалу 4 допуска перемещают по направляющей 5 в положение. соответст10 вующее на шкале 3 вместимости объему

10 дм при данной температуре (измеренной в подземном резервуаре). Затем чеоез колонку в мерник отпускают дозу 10 дм .. Если объем отпущенного нефтепродукта не выхо15 дит за крайние метки шкалы допуска, то.поверяемая топливораэдаточная колонка работает в норме. Если объем выходит за пределы шкалы допуска, то топливораздаточную колонку регулируют поданному мернику.

Отсчетное устройство для образцового мерника, содержащее шкалу вместимости и

25 шкалудопуска, о тл ич а ю щ ее с я тем, что; с целью повышения точности отсчета за счет исключения влияния температуры окружающей среды, шкала вместимости выполнена с учетом температурной поправки, 30 а шкала допуска — с воэможностью перемещения относительно шкалы вместимости.
