Устройство для определения запыленности воздуха

Устройство для определения запыленности воздуха

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике, предназначено для контроля параметров пылегазовых потоков и может быть использовано для контроля загрязненности окружающей среды. Цель изобретения - повышение чувствительности за счет использования гальваномагниторекомбинационного эффекта. Устройство содержит корпус 1 с всасывающим патрубком 2, полупроводниковую прямоугольную пластину 3, на противоположных гранях которой установлены первый 4.1 и второй 4.2 металлические электроды, а также омические контакты 5. Пластина размещена в постоянном магнитном поле, образованном магнитами 6. С другого конца корпуса 1 установлен двигатель 7 с вентилятором 8. К омическому контакту 5 подключены нагрузочный резистор 9 и регистрирующий прибор 10. С электродами 4.1 и 4.2 соединен выход генератора 11, а нагрузочный резистор подключен к источнику 12 постоянного напряжения. 1 ил.

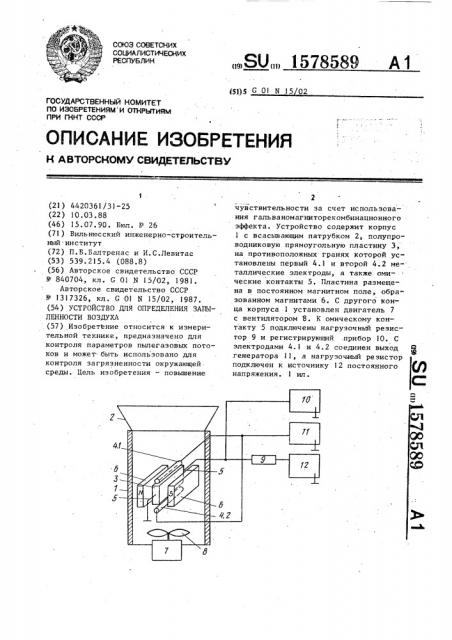

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

1 51}5 G 0! N 15 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTKpbfTHRM

ПРИ ГКНТ СССР

1 (21 ) 442036! /31-25 (22) 10.03.88 (46) 15.07.90. Бюл. Р 26 (71) Вильнюсский инженерно-строительный.институт (72) П.Б.Балтренас и И.С.Левитас (53) 539.215.4 (088.8) (56) Авторское свидетельство СССР

У 840704, кл. G 01 .N 15/02, 1981.

Авторское свидетельство СССР

Р 1317326, кл. G 01 N 15/02, 1987. (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ЗАПЫЛЕННОСТИ ВОЗДУХА (57),Изобретение относится к измери— тельной технике, предназначено для контроля параметров пылегазовых потоков и может быть использовано для контроля загрязненности окружающей среды. Цель изобретения — повышение

„„SU„„1578589 А i

2 чувствительности за счет использования гальваномагниторекомбинационного эффекта. Устройство содержит корпус

1 с всасывающим патрубком 2, полупроводниковую прямоугольную пластину Э, на противоположных гранях которой установлены первый 4.1 и второй 4.2 ме- таллические электроды, а также омические контакты 5. Пластина размещена в постоянном магнитном поле, образованном магнитами 6. С другого конца корпуса 1 установлен двигатель 7 с вентилятором 8. К омическому контакту 5 подключены нагрузочный резистор 9 и регистрирующий .прибор 10. С электродами 4.1 и 4.2 соединен выход ф генератора 11, а нагрузочиый резистор подключен к источнику 12 постоянного напряжения ° 1 ип.

1 578589.!

20

35

50

Изобретение относится к измерительной технике, а именно к устройствам для контроля параметров пылегазо-. вых потоков, и может быть использовано для контроля загрязненности окру жающей среды и в других отраслях промышленности.

Целью изобретения является повышение чувствительности за счет использования гальваномагниторекомбинационного эффекта.

На чертеже приведена функциональная схема предлагаемого устройства.

Устройство содержит корпус 1, всасываюн ий патрубок 2, полупроводниковую пластину 3, имеющую вид прямоугольного параллелепипеда, над противоположными гранями которого установлены первый и второй металлические электроды 4.1 и 4.2, причем один из них, например электрод 4.2, изолиррI ван от окружающей среды. На противо-, положных торцах пластины имеются омические контакты 5. Пластина 3 размещена в постоянном магнитном поле, образованном магнитами 6. С другого конца корпуса 1 установлен двигатель

7 с .вентилятором 8. К омическому контакту 5 подключены нагруэочный резистор 9 и регистрирующий прибор 10. В состав устройства входят также генератор 11 и источник 12 постоянного напряжения.

Устройство работает следующим образом, Подключают источник 12 пит,ания, при этом через пластину 3, контакты

5 и.нагрузочиый резистор 9 протекает постоянный электрический ток. Пластина 3 расположена в магнитном поле, образованном постоянными магнитами 6.

При подаче электрического напряжения на электроды 4.1 и 4.2 от генератора

11 на регистрирующем приборе 10 сигнал отсутствует, так как среднее изь менение концентрации носителей тока в полупроводниковой пластине 3 отсутствует иэ-за синхронного изменения электрического поля на обоих электро1 дах и скоростей поверхностной рекамбинации на поверхностях, обращенных к металлическим электродам 4.1 и 4.2.

Описанный режим включения приборов соответствует режиму калибровки устройства.

Далее с помощью вентилятора 8 с двигателем 7 запыленная среда, концентрацию пыли которой необходимо onределить, засасывается во всасывающий патрубок 2 и попадает в корпус 1

При попадании диэлектрической пыли на первый металлический электрод 4.1 меняется и величина электрического поля, действующего на прилежащую к этому электроду грань пластины 3. При этом меняется и скорость поверхностной рекомбинации на этой грани. Так как скорость поверхностной рекомбинации на противоположной грани пластины, обращенной к металлическому электроду 4.2, не меняешься вследствие изоляции его от диэлектрическои пыли, то средняя концентрация носителей тока изменится, что приведет к изменению проводимости и падению напряжения на пластине 3, т.е. к появлению сигнала рассогласования на регистрирующем приборе 10. Величина этого сигнала зависит от толщины слоя диэлектрической пыли, т.е. связана с запыленностью среды.

Формула изобретения

Устройство для определения..запыленности воздуха, содержащее первый и второй металлические электроды, установленные в корпусе, снабженном патрубком и двигателем с вентилятором для прокачки пылегазового потока, re- нератор, источник питаний и регистри— рующий прибор, о т л.и ч а ю щ е ес я тем, что, с целью повышения чувствительности эа счет использования гальваномагниторекомбинационного эффекта, устройство дополнительно снабжено прямоугольной полупроводниковой пластиной, установленной между первым и вторым металлическими электродами, перпендикулярными пылегазовому потоку, на двух противоположных гранях полупроводниковой пластины, параллельных пылегазовому потоку, сформированы омические контакты, подключенные соответственно к общей шине питания и первому выводу нагрузочного резистора, второй вывод которого подключен к источнику питания, при этом полупроводниковая пластиня размещена в магнитном поле так, что грани, обращенные к первому и второму металлическим электродам, параллельны вектору магнитной индукции, первый и второй электроды соединены с выходом генератора, а регистрирующий прибор подключен к первому выводу нагруэочного резистора.
