Опорно-поворотное устройство антенны

Опорно-поворотное устройство антенны

Иллюстрации

Показать все

Реферат



Изобретение относится к антенной технике. Цель изобретения - упрощение конструкции, повышение удобства сборки и юстировки и увеличение жесткости опорно-поворотного устройства антенны. Антенну 1 посредством кронштейнов 20 и 21 закрепляют на цапфах резьбовых заглушек 15 и 16, для чего их вращают в торцах консолей 6 и 7 с целью сопряжения их по расстоянию. Подкосы 4 и 5 одним концом шарнирно прикрепляют к антенне 1, а другим - к резьбовой заглушке 17 и консоли 8 посредством двухосного шарнира 22. Для юстировки положения антенны 1 по углу места вращают заглушку 17, которая, продольно перемещаясь по оси консоли 8, тянет /толкает/ подкосы 4 и 5, наклоняя антенну 1 по углу места. Юстировка антенны 1 по азимуту производится приводом путем поворота ее относительно вертикальной оси 2. 1 з.п. ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (g1) g H 01 С 3/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPGHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

Г1О ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4288030/24-09 (22) 21,07.87 (46) 15.07.90. Бюп. ¹ 26 (72) С,И.Керпелев и Р,В,Зеленова (533 621.396.67 (088.8) (56) Авторское свидетельство СССР № 1179459, кл. Н 01 Я 1/-12, 1985, Патент США № 3059889, кл.-248-183, 1962. (54} ОПОРНО-IIQEOP07HQE УСТРОЙСТВО

АНТЕННЫ (57) Изобретение относится к антенной технике. 11епь изобретения — упрощение конструкции, повышение удобства сборки и юстировки и увеличение жесткости опорно-поворотного устройства антенны. Антенну 1 посредстÄÄSUÄÄ 1578780 А1 г вом кронштейнов 20 и 21 закрепляют на цапфах резьбовых заглушек 15 и

16, для чего их вращают в торцах кон— солей 6 и 7 с целью сопряжения их по расстоянию. Подкосы 4 и 5 одним концом шарнирно прикрепляют к антенне 1,. а другим — к резьбовай заглушк е 1 7 и консоли 8 посредст вом двухосного шарнира 22. Дпя юстировки положения антенны 1 по углу места вращают заглушку 17, которая,продольно перемещаясь по оси консоли 8, тянет (толкает) подкосы 4 и 5,наклоняя антенну 1 по углу места, Юстировка антенны по азимуту производится приводом путем поворота ее относительно вертикальной оси 2. 1 з.п. ф — лы, 3 ил.

1578780

Изобретение относится к антенной технике и может быть использовано для закрепления и юстировки стационарных антенн.

Цель изобретения — упрощение конструкции и повышение удобства сборки и юстировки, а также увеличение жес ткос ти.

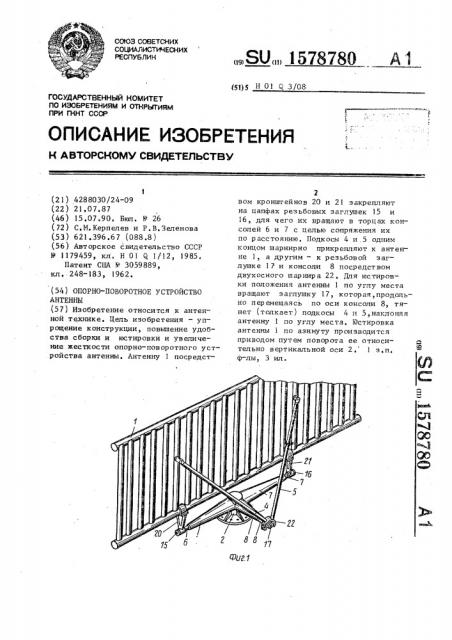

На фиг,1 изображено опорно-поворотное устройство с закрепленной к нему антенной, общий вид; на фиг ° 2 опорно-поворотное устройство, вид сзади; на фиг. 3 — вид А на фиг.2.

Опорно-поворотное устройство антенны 1 содержит вертикальную ось 2 с приводом 3, два подкоса 4 и 5, платформу Т-образной формы с тремя консолями 6, 7 и 8, Образованную двумя цилиндрическими трубами 9 и 10, 20 которые проходят сквозь кольцо 11 и соединены с ним, при этом ось кольца 11 совпадает с центром соединения консолей 6, 7 и 8, а первая труба 9 соединена с ним конусными трубами 25

12 и 13, а вторая труба 10 - ребрами 14. Торцы консолей 6, 7 и 8 снабжены резьбовыми заглушками 15, 16 и

17, две из которых 15 и 16 соосны и выполнены в виде цапф 18 и 19 кронштейнов анте нны 20 и 21, а третья 17 снабжена двухосным шарниром 22, к которому закреплены одни из концов подкосов 4 и 5.

Опорно-поворотное устройство работает следующим образом.

Антенну 1 посредством кронштейнов антенны 20 и 21 закрепляют на цапфах

18 и 19 р ез ьбовых заглушек 1 5 „16, для чего их вращают в торцах консолей

6, 7 с целью сопряжения их по расстоянию.

Подкосы 4,5 одним концом шарнирно закрепляют к антенне 1, а другим— к резьбовой заглушке 17 и консоли

8 посредством двухосного шарнира 22, Дпя юстировки положения антенны по углу мест вращают заглушку 17, которая, пр одоль но перемещаясь по оси консоли 8, тянет (толкает) подкосы 4,5, наклоняя антенну по углу места.

Юстировка антенны 1 по азимуту производится приводом 3 поворотом ее относительно вертикальной оси 2, Таким образом достигается сборка и юстировка положения антенны без подгонки деталей на месте сборки, Перемещения в двух плоскостях независимы друг от друга и осуществляются просfbIMH движениями, беэ дополнительной фиксации антенны, Формула изобретения

1. Опорно-поворотное устройство антенны, содержащее вертикальную ось с приводом, укрепленную на ней платформу, на консольных частях которой закреплены посредством шарниров кронштейны антенны и два подкоса,.о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции и повышения удобства сборки и юстировки, платформа выполнена Т-образной форьы с тремя консолями, торцы консолей снабжены резьбовыми заглушкам, две из которых соосны и выполнены в виде цапф шарниров кроыптейнов антенны, а третья снабжена двухосным шарниром, к которому закрепле-. ны одни из концов подкосов, 2. Устройство по п,1, о т л и ч а ю щ е е с я тем, что, с целью увеличения его жесткости, введено кольцо, ось которого совпадает с центром соединения консолей, консоли образованы двумя цилиндрическими трубами, которые проходят сквозь кольцо и соединены с ним, при этом кольцо и первая труба дополнительно соединены конусными трубами, а вторая труба соединена. с кольцом ребрами.

1578780

<А 77

AH. 2

Вцдд

Составитель А; Парщиков

Техред Л.Олийнык

Корректор.Л. Патай

Редактор А. Далинич

Заказ 1921 Тираж 446 Под пи с но е

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. ч/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
