Коротковолновая антенна зенитного излучения

Коротковолновая антенна зенитного излучения

Иллюстрации

Показать все

Реферат



Изобретение относится к радиотехнике и может быть использовано в мобильных полевых радиостанциях коротковолнового (КВ) диапазона. Целью изобретения является повышение коэффициента усиления. КВ антенна зенитного излучения (АЗИ) содержит излучающее полотно из двух наклонных отрезков провода 1, мачту 2, питающий коаксиальный кабель 3, нижние отрезки 4 наклонных отрезков провода 1, заземлители 5, блок плоских спиральных катушек (ПСК) 6. Блок ПСК 6 содержит две первых основных ПСК, две вторых основных ПСК, первую дополнительную пару ПСК, вторую дополнительную пару ПСК. При работе КВ АЗИ сигнал от передатчика поступает по питающему коаксиальному кабелю 3 через блок ПСК на полотно КВ АЗИ и излучается в свободное пространство. Повышение коэффициента усиления достигается благодаря введению в КВ АЗИ эффективного согласующего устройства, выполненного на основе ПСК 6. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21 ) 4432542/24-09 (22 ) 30.05,88 (46) 15.07.90. Бкп, № 26 (72 ) А .И.Ар бузов, Н. Г. Фитенко, . В.П.Чернолес, Н,П.Шмаков и В.И.Туров (53) 621.396.677 (088.8) (56) Авторское свидетельство СССР

¹ 1289343, кл. Н 01 Q 9/00, 1985. (54 ) КОРОТКОВОЛНОВАЯ АНТЕННА ЗЕНИТНОГО ИЗЛУЧЕНИЯ (57) Изобретение относится к радиотехнике и может быть использовано в мобильных палевых радиостанциях коротковолнового (КВ) диапазона. Целью изобретения является повышение коэффициента усип.ения, КВ антенна зенитного излучения (АЗИ) содержит излучающее полотно из двух наклонных

„„SU„„1578781 А1

2 отрезков провода 1, мачту 2,питающий коаксиальный кабель 3, нижние отрезки 4 наклонных отрезков провода 1, заземпители 5, блок плоских спиральных катушек (ПСК) 6. Блок ПСК 6 содержит две первых основных ПСК, две вторых основных ПСК, первую дополнительную пару ПСК, вторую дополни тельную пару ПСК. При работе КВ АЗИ сигнал от передатчика поступает по питающему коаксиальному кабелю 3 через блок ПСК на полотно КВ АЗИ и излучается в свободное пространство.

Повышение коэффициента усиления достигается благодаря введению в КВ АЗИ эффективного согласующего устройства, выполненного на основе ПСК 6, 2 ил.

1578781

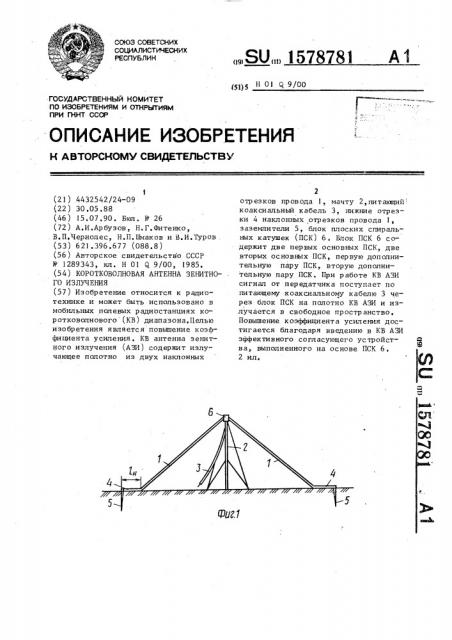

Изобретение относится к радиотех- ) нике и может быть использовано в мобильных полевых радиостанциях КВ диа. пазона, Целью изобретения является повыше."Э ние коэффициента усиления, На фиг. 1 представлена структурная схема коротковолновой антенны зенитного излучения (КВ АЗИ); на фиг,2— блок плоских спиральных катушек.

КВ АЗИ содержит излучающее полотно из двух наклонных отрезков провода 1, мачту 2, питающий коаксиальный кабель 3, нижние отрезки 4 наклонных отрезков провода 1, заземлители 5, блок 6 плоских спиральных катушек (ПСК) . Блок ПСК 6 содержит,две первых основных ПСК 7, две вторых основных ПСК 8, первую дополнительную пару ПСК 9, вторую дополнительную пару ПСК 10.

Устройство работает следующим образом, Сигнал от передатчика (на фиг.1,2 25 не показан) поступает по питающему коаксиальному кабелю 3 через блок

ПСК 6 на полотно КВ АЗИ и излучается в свободное пространство, Повышение коэффициента усиления обеспечива- 0 ется прежде всего благодаря введению в КВ АЗИ эффективного согласующего устройства. Оно включает первый автотрансформатор на двух первых основных ПСК 7 и первой дополнительной паре ПСК 9, второй автотрансформатор

35 на второй дополнительной паре. ПСК 10, а т акже,катушки индуктивности, обр азуемые ПСК 8, 9 и 10. Кроме того, нижние отрезки провод- 0 ников 4 излучающего полотна 1 имеют длину 0,05-0, 1 от максимальной рабочей длины волны,установлены на поверхности земли и заземлены с помощью заземлителей 5, В резуль. 45 тате этого обеспечивается достижение поставленной цели в более,чем десятикратной полосе частот в передающем режиме.

Формула изобретения

Коротковолновая антенна зенитного излучения, содержащая излучающее полотно из двух закрепленных на мачте наклонных отрезков провода, верхние концы которых выполнены в виде двух

I первых основных плоских спиральных катушек с одинаковым направлением намотки, расположенных в параллельных плоскостях, и питающий коаксиальный кабель, о т л и ч а ю щ а я— с я тем, что, с целью повышения коэффициента усиления, введены две вторые основные плоские спиральные катушки, которые подключены последовательно с одноименными первыми основными плоскими спиральными катушками и размещены внутри последних, первая дополнительная пара плоских спиральных катушек с одинаковым направлением намотки, размещенная между вторыми основными плоскими спиральными катушками, внутренний конец каждой из которых подключен к внутреннему концу примыкающей к ней второй основной плоской спиральной катушки, а внешний конец замкнут на экранную оболочку питающего коаксиального кабеля, . вторая дополнительная пара плоских спир апьных катушек, выполненных из коаксиального кабеля с противоположным относительно первой пары направлением намотки, размещенная внутри первой дополнительной пары плоских спир альных катушек, внешний конец одной из которых экранной оболочкой соединен с центральным проводником внешнего конца второй дополнительной плоской спиральной катушки, а их внутренние концы соединены экранными оболочками, а к одному из них подключена центральная жила питающегокоаксиального кабеля, причем внешние концы двух вторых основных плоских спиральных катушек подключены к экранным оболочкам прижкающих к ним катушек второй пары дополнительных плоских спиральных катушек в точках, отстоящих от их внешних концов на величину 0,1 — 0,15 от общей их длины, а все плоские спиральные катушки установлены соосно в параллельных плоскостях, при этом нижний отрезок каждого из наклонных отрезков провода размещен на поверхности земпи на длине 0,05-0,1 от максимальной рабочей длины волны и заземлен.

1578781

А d dr

Составитель О, Трошко

Техред Л.Олийньпс

Корректор Л.Патай

Редактор А, Долинич

Заказ 1921 Тираж 445 Подпи с но е

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101
