Реферат



Изобретение относится к электротехнике. Целью изобретения является расширение функциональных возможностей. Контактное устройство состоит из корпуса 1, пластины 2 привода с расположенными на ней отверстиями, эксцентрика, возвратной пружины, регулировочного винта. С обеих сторон от пластины 2 привода расположены пластины 6, в которых имеются продольные пазы для установки поворотных втулок 9. На внешней торцовой поверхности втулки 9 установлены изолированные друг от друга контакты 10, 11, кроме того, во втулке 9 выполнено поперечное отверстие 12, в которое входит свободный конец поводка 13. Отогнутый конец поводка 13 установлен в отверстии на пластине 2. Поворотная втулка 9 верхней частью установлена в изоляционном колпачке 14, на котором установлена сменная гребенка 15. На сменных гребенках 15 и колпачках 14 выполнены направляющие скосы 16. Выводы изделий попадают между контактами 10, 11. При повороте эксцентрика пластина 2 посредством поводков 13 создает крутящий момент втулке 9. Контакты 10, 11 упираются в вывод. Устройство позволяет проводить проверку электрорадиоизделий различных типоразмеров с большим числом выводов и с осевыми выводами. 1 з.п. ф-лы, 6 ил.

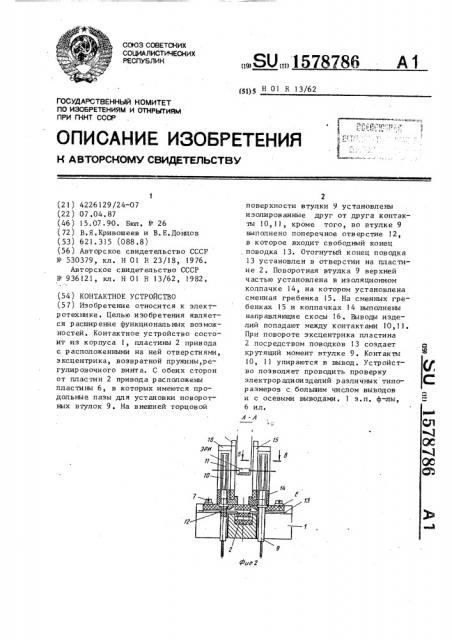

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Я0„„1578 86

А1 щ) Н 01 Е 13/62

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ а

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21 ) 4226129/24-07 (22 ) 07 .04. 87 (46 ) 15 07. 90, Вюп. Р 26 (72) В.Я.Кривошеев и В.Е,Донцов (53) 621. 315 (088.8) (56) Авторское свидетельство СССР

9 530379, кл. Н 01 R 23/18, 1976.

Авторское свидетельство СССР

И- 936121, кл. Н 01 R 13/62, 1982. (54) КОНТАКТНОЕ УСТРОЙСТВО (5 7 ) Из о бр етение относится к электротехнике. Целью изобретения являет— ся расширение функциональных возможностеи. Контактное устройство состоит из корпуса 1, пластины 2 привода с расположенными на ней отверстиями, эксцентрика, возвратной пружины,ре— гулировочного винта. С обеих сторон от пластин 2 привода расположены пластины 6, в которых имеются продольные пазы для установки поворотных втулок 9. На внешней торцовой

2 поверхности втулки 9 установлены изолированные друг от друга контакты 10 11, кроме того, во втулке 9 выполнено поперечное отв ерстие 12, в которое входит свободный конец поводка 13. Отогнутый конец поводка

13 установлен в отверстии на пластине 2, Поворотная втулка 9 верхней частью установлена в изоляционном колпачке 14, на котором установлена сменная гребенка 15. На сменных гребенках 15 и колпачках 14 выполнены направляющие скосы 16. Выводы изделий попадают между контактами 10 11.

При повороте эксцентрика пластина

2 посредством поводков 13 создает крутящий момент втулке 9. Контакты

10, 11 упираются в вывод. Устройство позволяет проводить проверку электрорадиоизделий различных типоразмеров с большим числом выводов и с осевыми выводами. 1 з. п. ф-лы, 6 ил, 1578786

Изобретение относи тся к электротехнике и может быть применено в контрольных установках, в которых требуется большое количество подклю-. чений и отключений используемых электрорадиоизделий с большим количеством выводов или с осевыми выводами и без нее.

Целью изобретения является расширение функциональных возможностей и проверка электрорадиоизделий.

На фиг.1 изображено контактное устройство, общий вид; на фиг. 2— разрез А-А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг.1; на фиг. 4 — разрез

В-В на фиг.2; на фиг. 5 — пластина привода; на фиг. 6 — контакт, Ко нтактное устр ойст во состоит из корпуса 1, в пазу которого расположена пластина 2, на которой расположены два ряда отверстий с заданным шагом. В передний торец пластины 2 упирается эксцентрик 3. В заднем торце пластины 2 выполнено углубление, в которое входит пружина 4, Регулировка предварительного поджатия пружины

4 осуществляется винтом 5. С обеих сторон от пластины. 2 расположены пластины 6, крепящиеся к корпусу 1 винтами 7. Пазы в пластинах 6 поц винты 7 позволяют передвигать пластины в з ави си мо с ти от r абарит а эл ек трорадиоизделия, В пластине 6 имеется продольный паз 8 для установки поворотных втулок 9. На. внешней торцовой поверхности втулки расположены два изолированных друг от друга контакта 10,11. В поворотной втулке

9 выполнено поперечное отверстие 12, в которое входит свободный конец поводка 13,с возможностью свободного перемещения в отверстии. Отогнутый конец поводка 13 установлен в отверстии на пластине 2. Поворотная втулка 9 верхней частью установлена в изоляционный колпачок 14. Колпачок

14 имеет L- îáðàçíûé язычок, благодаря которому на нем устанавливается сменная гребенка 15. Сменные гребенки 15 имеют прорези с шагом,соответствующим расположению выводов электрор адиоизделия, Поворотные втулки 9 установлены в пазах 8 .пластин 6 с возможностью возвратно-поступательного перемещения . Ha сменных гребенках !5 и изоляционных колпачках 14 выполнены направляющие скосы 16, которые могут располагаться на разной высоте в случае проверки электрорадиоизделий в упаковке с изогнутыми осевылий с большим числом выводов, а также проверки электрорадиоизделии с осевыми выводами и в упаковке, в том числе с изогнутыми осевыми выводами, что расширяет функциональные возможности устройства.

45 формул а изобретения

1. Контактное устройство, содержащее ряд контактных гнезд с поперечными отверстиями, связанных с приводом их поворота, состоящим из пластины с отверстиями, в которых расположены концы поводков, причем ппастина установлена вдоль контактных гнезд с возможностью перемещения, а свободные концы поводков закреплены в поп ер ечных отв ерстия х конт актныхгнезд,отличающееся тем, что, с целью расширения функ50

55 ми выводами.

Устройство работает следующим образом.

Устанавливают сменные гребенки

15, соответствующие данному типу электрорадиоизделия, па пластины 6 и закрепляют пластины 6 винтами 7 в зависимости от габарита электрорадиоизделия. Упаковочной таре с электрорадиоизделием придают П-образную форму и направляют между гребенками 15.

Выводы электрорадиоиздепия попадают между изолированными друг от друга контактами 10,11. Эксцентрик 3 повоо рачивают на 180, при этом пластина

2 начинает двигаться и увлекает за собой поводки 13, которые, скапьзя в отверстиях 12 поворотных втулок 9, создают крутящий момент поворотной втулке 9. Втулка 9 поворачивается, при этом контакты 10,11 продвигаются в сторону вывода электрорациоизделия и упираются в него, После проведения проверки электрорадиоизделия эксцентрик 3 поворачивают в исходное положение. Пружина 4 выталкивает пластину 2, поводки 13 выпрямляются и возвращают поворотную втулку 9 с контактами 10,11 в первоначапьное положение. Электрорадиоэлемент извлекается из устройства.

Контактное устройство позволяет проводить проверки большого количества типоразмеров электрорадиоизде)578786 циональных возможностей, устройство снабжено сменными гребенками и изоляционными колпачками, выполненными с направляющими скосами, на пластине привода выполнено наборное поле отверстий, в корпусе выполнены пазы, а контактные гнезда выполнены в виде поворотных втулок, на внешних торцовых поверхностях которых расположены два изолированных друг от.друга контакта, поворотные втулки установлены в изоляционные колпачки и расположены в пазах корпуса с возможностью Возвр атно-поступат ель ного п еремещения, сменные гребенки жестко установлены в изоляционных колпачках над поворотными втулками, поводки выполнены Г-образными, причем отогнутым концом они установлены в отверстиях пластины привода, а другим — в попер ечных отв ер с тиях поворотных втулок с возможностью свободного перемещения в них.

2. Устройство по п.1, о т л и— ч а ю щ е е с я тем, что, с целью проверки электрорадиоизделий, в упаковке с изогнутыми осевыми выводами направляющий скос у гребенок и кол. пачков расположен на разной высоте.

1578786 фи8 б
