Устройство для поворота ротора гидрогенератора

Устройство для поворота ротора гидрогенератора

Иллюстрации

Показать все

Реферат



Изобретение относится к электромашиностроению и может быть использовано при монтаже гидроагрегатов. Цель изобретения - обеспечение плавного и безопасного поворота ротора. Устройство содержит блок 2, поворотные элементы, выполненные в виде клиновых пластин 5, расположенных на внешней образующей поверхности обода 3. Для закрепления троса 8 на торцах клиновых пластин 5 установлены фиксирующие планки. Изобретение позволяет ускорить процесс поворота ротора, обеспечить его плавность и безопасность во время монтажа и ремонта гидрогенератора. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SV„„1578793

1 51)5 Н 02 К 15/00

А1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4)90789/24-07 (22) 06.02.87 (46) 15.07.90. Бюп. 11 - 26 (71 ) Ленингр адское электромашиностроительное объединение "Электросила" им. С.M.Êèðîâà (72) А.Б.Авроров, А.С,Орлов и И.Д.Мацилерич (53) 621.318.44 (088.8) (56 ) Гончаров А. H. Гидроэнергетическое оборудование гидроэлектростанций и его монтаж. M. Энергия, 1972. (54) УСТРОЙСТВО ДЛЯ ПОВОРОТА РОТОРА

ГИДРОГEHEPATOPA (57) Изобретение относится к элект2 ромашиностроению и может быть использовано при монтаже гидроагрегатов.

Цель изобретения — обеспечение плавного и безопасного поворота ротора.

Устройство содержит блок 2,поворотные элементы, выполненные в виде клиновых пластин 5, расположенных на внешней образующей поверхности обо— да 3. Для закрепления троса 8 на торцах клиновых пластин 5 установлены фиксирующие планки. Изобретение позволяет ускорить процесс поворота ротора, обеспечить его плавность и без о пас ность в о вр емя монт ажа и р емонта гидр or енер атор а. 3 ил.

1578793

Изобретение относится к электромашиностроению и касается поворота ротор а вертикальных гидрогенераторов

Цель изобретения — обеспечение плавного и безопасного поворота ротор а.

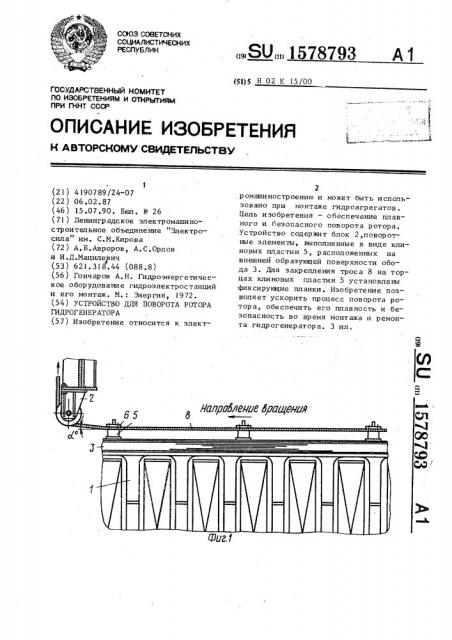

На фиг.1 изображено устройство, общий вид, в вертикальной плоскости; на фиг. 2 — то же, в горизонтальной плоскости; на фиг. 3 — сечение А-А на фиг. 2.

Устройство для поворота ротора 1 (фиг. 1 ) вертикального гидрогенер атора содержит .блок 2 для пропуска троса, закрепленный на одной из лап в ер хней кр е с то ви ны гидр or енер ат ор а над шихтованным ободом 3 ротора 1.

На внешнем диаметре остова 4 ротора

1 установлены клиновые пластины 5 (фиг.3) на которых собирают и фиксируют шихтованный обод 3 ротора. В данном устройстве для поворота ротора на каждой клиновой пластине 5 установлена фиксирующая планка б,закрепленная болтами 7 и служащая для фиксации высотного положения тро, са 8.

Часть клиновой пластины 5,контактирующая с тросом 8, обернута фетром 9, закрепленным проволокой 10, исключающим повреждение троса 8 об острые кромки клиновых пластин 5.

Устройство работает следующим образом.

Перед началом поворота ротора генератора, на одну из лап верхней крестовины устанавливается над ободом 3 ротора блок 2 на радиусе несколько большем, чем радиус расположения клиновых пластин 5, чтобы и сключить задевание блока за клиновую пластину

5 ротора. Затем трос 8 заводится в желоб блока 2, протаскивается вокруг клиновых пластин 5 под фиксирующую планку 6 и закрепляется петлей на

5 конце троса 8 за одну из клиновых пластин 5.

Благодаря тому, что блок 2 расположен на небольшом расстоянии по высоте от обода 3, а угол наклона

1р выходной части троса 8 к .горизонталь. ной плоскости — не более 10, обеспечивается плавный поворот ротора до момента, когда клиновая пластина 5, за которую зацеплен трос, не дойдет до блока 2 на расстояние, равное или более одного промвкутка между клиновыми пластинами 5.

После того трос 8 опускают, произ водят последующее его зацепление

20 и крепление за клиновые пластины 5 и начинается новый поворот. Циклы повторяются, Изобретение позволит ускорить поворот, обеспечить плавность и безо25 пасность процесса поворота ротора во время монтажа и ремонта гидрогенератор а.

Формул а и зо бр е тени я

Устройство для поворота ротора гидрогенератора, содержащее трос, блок для пропускания троса, средства для соединения троса с ободом

35 Ро ор а, о л и ч а ю е е с я ем что, с цепью обеспечения плавного и безопасного поворота ротора, средства для соединения троса с ротором выполнены в виде клиновых плас0 тин для закрепления на роторе со стороны внешней образуюцей поверхности обода, и фиксирующих планок, установленных на торцах пластин.

1578793

Составитель С,Моисеев

Редактор A.Äîëèíè÷ Техред Л.Олийнык. Корректор М. Кучерявая

Заказ 1921 Тираж 44 7 Подпи сно е

ВНИИПИ Государственного комитета по изооретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
