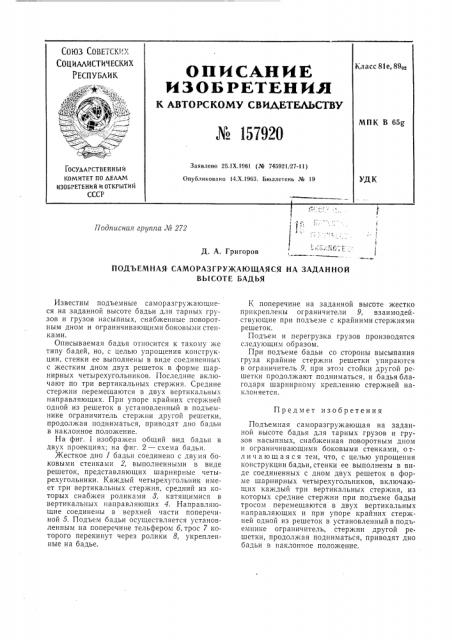

Д. А. Григоров
ПОДЪЕМНАЯ САМОРАЗГРУЖАЮЩАЯСЯ НА ЗАДАННОЙ
ВЫСОТЕ БАДЬЯ
Предмет изобретения
Известны подъемные саморазгружающиеся на заданной высоте бадьи для тарных грузов и грузов насыпных, снабженные поворотным дном и ограничивающими боковыми стенками.
Описываемая бадья относится к такому же типу бадей, но, с целью упрощения конструкции, стенки ее выполнены в виде соединенных с жестким дном двух решеток в форме шарнирных четырехугольников. Последние включают по три вертикальных стержня. Средние стержни перемещаются в двух вертикальных направляющих. При упоре крайних стержней одной из решеток в установленный в подъемнике ограничитель стержни другой решетки, продолжая подниматься, приводят дно бадьи в наклонное положение.
На фиг. 1 изображен общий вид бадьи в двух проекциях; на фиг. 2 — схема бадьи. жесткое дно 1 бадьи соединено с двумя боковыми стенками 2, выполненными в виде решеток, представляющих шарнирные четырехугольники. Каждый четырехугольник имеет три вертикальных стержня, средний из которых снабжен роликами 8, катящимися в вертикальных направляющих 4. Направляющие соединены в верхней части поперечиной 5. Подъем бадьи осуществляется установленным на поперечине тельфером б, трос 7 которого перекинут через ролики 8, укрепленные на бадье.
К поперечине на заданной высоте жестко прикреплены ограничители 9, взаимодействующие при подъеме с крайними стержнями решеток.
Подъем и перегрузка грузов производятся следующим образом.
При подъеме бадьи со стороны высыпания груза крайние стержни решетки упираются в ограничитель 9, при этом стойки другой решетки продолжают подниматься, и бадья благодаря шарнирному креплению стержней наклоняетсяя.
Подъемная саморазгружающая на заданной высоте бадья для тарных грузов и грузов насыпных, снабженная поворотным дном и ограничивающими боковыми стенками, отл и ч а ю щ а я с я тем, что, с целью упрощения конструкции бадьи, стенки ее выполнены в виде соединенных с дном двух решеток в форме шарнирных четырехугольников, включающих каждый три вертикальных стержня, из которых средние стержни при подъеме бадьи тросом перемещаются в двух вертикальных направляющих и при упоре крайних стержней одной из решеток в установленный в подьемнике ограничитель, стержни другой ре. шетки, продолжая подниматься, приводят дно бадьи в наклонное положение. № 157920
