Устройство для торцовой раскатки

Устройство для торцовой раскатки

Иллюстрации

Показать все

Реферат



Изобретение относится к обработке металлов давлением, в частности к устройствам для торцовой раскатки. Цель изобретения - повышение производительности устройства. Для этого оно содержит инструменты в виде наклонного вращающегося пуансона 1 и матрицы 2, смонтированных соответственно на плитах 3 и 4. На неподвижной плите 3 установлены направляющие колонки 7, по которым перемещаются направляющие втулки 8 со сферической наружной поверхностью. Втулки 8 размещены в пазах подвижной плиты 4. При изменении угла наклона пуансона 1 при раскатке устройство будет работать без дополнительных переналадок. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 21 0 37/12

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4414152/24-27 (22) 25.04.88 (46) 23.07.90. Бюл. ¹ 27 (72) Э.К.Баталов и А.Н.Капицын (53) 621.979,06 (088.8) (56) Авторское свидетельство СССР № 797824, кл. В 21 0 37/12, 15.02.79.

Д4) УСТРОЙСТВО ДЛЯ ТОРЦОВОИ РАСКАТКИ (57) Изобретение относится. к обработке металлов давлением, в частности к устройствам для торцовой раскатки. Цель,, Я2,, l579609 А1 изобретения — повышение производительности устройства. Для этого оно содержит инструменты в виде наклонного вращающегося пуансона 1 и матрицы 2, смонтированных соответственно на плитах 3 и 4. На неподвижной плите 3 установлены направляющие колонки 7, по которым перемещаются направляющие втулки, 8 со сферической. наружной поверхностью.

Втулки 8 размещены в пазах подвижной плиты 4. При изменении угла наклона пуансона 1 при раскатке устройство будет работать без дополнительных переналадок. 2 ил.

1579609

Составитель O,Финогеев

Редактор А.Козориз Техред M.Моргентал Корректор И.Муска

Заказ 1975 Тираж 611 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101

Изобретение относится к обработке металлов давлением и может быть использова. но в машинах для торцовой раскатки.

Цель изобретения — повышение производительности устройства за счет сокраще- .5 ния времени переналадки.

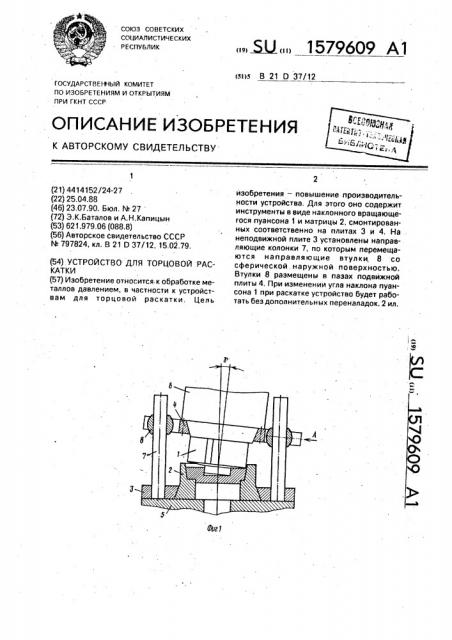

На фиг. 1 показано устройство, общий вид; на фиг. 2 — вид А на фиг, 1.

Устройство содержит инструмент в ви" де наклонного пуансона 1 и матрицы 2, Пу- 10

®ансон 1 крепится на плите 3, а матрица 2— нй плите 4 и установлены, в свою очередь, на блоках 5 и 6; На неподвижной плите 3 установлены направляющие колонки 7, по которым перемещаются направляющие 15 втулки 8 со сферической наружной поверхностью, Эти втулки 8 установлены в цилиндрических пазах, выполненных в подвижной плите 4. На втулке закреплены защитные кольца, 20

При включении устройства верхний блок 6 с пуансоном 1 начинают обкатывающее движение, Направляющие втулки 8 легко перемещаются по колонкам 7 и в цилиндрических. пазах в плите 4, обеспечи- 25 вая при этом строгое движение пуансона 1 без проскальзывания относительно заготовки. При изменении угла наклона у пуансона при раскатке инструмент будет работать без дополнительных переналадок.

Формула изобретения

Устройство для торцовой раскатки, содержащее неподвижную плиту с закрепленными на ней направляющими колонками, на которых с возможностью осевого перемещения установлена подвижная плита, а также смонтированные на плитах инструменты, один иэ которых расположен под углом к оси устройства и установлен с воэможностью вращения, о т л и ч а ю щ е е:с я тем, что, с целью повышения производительности эа счет сокращения времени переналадки, оно снабжено направляющими втулками со сферической наружной поверхностью, установленными на направляющих колонках с возможностью осевого перемещения относительно последних, подвижная плита выполнена с радиально расположенными соосными пазами, поверхность стенок которых имеет цилиндрическую форму с осью цилиндра, параллельной плоскости плиты, направляющие втулки размещены в упомянутых пазах с возможностью перемещения вдоль последних, а вращающийся инструмент смонтирован на подвижной плите,
