Реферат



Изобретение относится к пайке, точнее к устройству для дозированного флюсования. Цель изобретения - расширение функциональных возможностей и повышения качества флюсования. Устройство содержит основание, корпус с возможностью вертикального перемещения и поворота и узлом дозирования и ванну для флюса. Устройство снабжено узлом совмещения соединяемых деталей в виде пластинчатой пружины с присоской. Ванна имеет подающий флюс ролик, который может периодически вращаться, и ограничительную пластину. Узел дозирования выполнен в виде П-образной проволочной пружины с отогнутой перекладиной. Оба узла расположены в параллельных плоскостях со смещением один относительно другого. При опускании корпуса с узлом совмещения соединяемых деталей вакуумная присоска ставит пьезоэлемент на флюсованную поверхность. 6 ил.

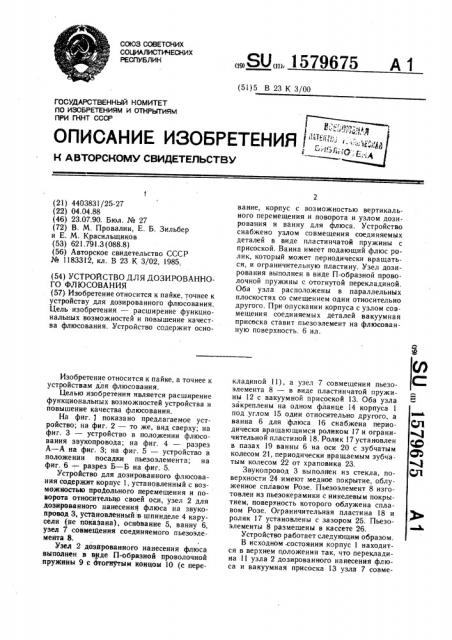

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 23 К 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А8ТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

Il0 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4403831/25-27 (22) 04.04.88 (46) 23.07.90. Бюл. № 27 (72) В. М. Провалин, Е. Б. Зильбер и Е. М. Красильщиков (53) 621.791.3 (088.8) (56) Авторское свидетельство СССР № 1183312, кл. В 23 К 3/02, 1985, (54) УСТРОЙСТВО ДЛЯ ДОЗИРОВАННОГО ФЛЮСОВАНИЯ (57) Изобретение относится к пайке, точнее к устройству для дозированного флюсования.

Цель изобретения — расширение функциональных возможностей и повышение качества флюсования. Устройство содержит осноИзобретение относится к пайке, а точнее к устройствам для флюсования.

Целью изобретения является расширение функциональных возможностей устройства и повышение качества флюсования.

На фиг. ) показано предлагаемое устройство; на фиг. 2 — то же, вид сверху; на фиг. 3 — устройство в положении флюсования звукопровода; на фиг. 4 — разрез

А — А на фиг. 3; на фиг. 5 — устройство в положении посадки пьезоэлемента; на фиг. 6 — разрез Б — Б на фиг. 5.

Устройство для дозированного флюсования содержит корпус 1, установленный с возможностью продольного перемещения и поворота относительно своей оси, узел 2 для дознрованного нанесения флюса на звукопровод 3, установленный:.в шпинделе 4 карусели (не показана), основание 5, ванну 6, узел 7 совмещения соединяемого пьезоэлемента 8.

Узел 2 дозированного нанесения флюса выполнен в виде П-образной проволочной пружины 9 с отогнутым концом 10 (с пере„„SU„,, 1579675 A 1 ванне, корпус с возможностью вертикального перемещения и поворота и узлом дозирования и ванну для флюса. Устройство снабжено узлом совмещения соединяемых деталей в виде пластинчатой пружины с присоской. Ванна имеет подающий флюс ролик, который может периодически вращаться, и ограничительную пластину. Узел дозирования выполнен в виде П-образной проволочной пружины с отогнутой перекладиной.

Оба узла расположены в параллельных плоскостях со смещением один относительно другого. При опускании корпуса с узлом совмещения соединяемых деталей вакуумная присоска ставит пьезоэлемент на флюсованную поверхность. 6 ил. кладиной 11), а узел 7 совмещения пьезоэлемента .8 — в виде пластинчатой пружины 12 с вакуумной присоской 13. Оба узла закреплены на одном фланце 14 корпуса 1 под.углом 15 один относительно другого, а ванна 6 для флюса 16 снабжена периодически вращающимся роликом 17 и ограничительной пластиной 18. Ролик 17 установлен в пазах 19 ванны 6 на оси 20 с зубчатым колесом 21, периодически вращаемым зубчатым колесом 22 от храповика 23.

Звукопровод 3 выполнен из стекла, поверхности 24 имеют медное покрытие, облуженное сплавом Розе. Пьезоэлемент 8 изготовлен из пьезокерамики с никелевым покрытием, поверхность которого облужена сплавом Розе. Ограничительная пластина 18 и ролик 17 установлены с зазором 25. Пьезоэлементы 8 размещены в кассете 26.

Устройство работает следующим образом.

В исходном. состоянии корпус 1 находится в верхнем положении так, что перекладина 11 узла 2 дозированного нанесения флюса и вакуумная присоска 13 узла 7 совме1579675 щения соединяемых деталей располагаются с зазором над поверхностью слоя флюса на ролике 17 и над кассетой 26 с пьезоэлементами 8. Происходит поворот ролика 17 от зубчатых колес 21 и 22 и храповика 23.

Флюс 16 подается роликом 17 к ограничительной пластине 18, за которой обеспечивается равномерный слой флюса на ролике

17. После остановки ролика 17 корпус 1 перемещается в нйфнее положение, перекладина

11 смачивается дозой флюса, а вакуумная присоска 13 захватывает пьезоэлемент 8 из кассеты 26. Захват тонкого хрупкого пьезоэлемента без повреждения его поверхности или возникновения трещин обеспечивается пластинчатой пружиной, прижимающей вакуумную присоску 13 к пьезоэлементу 8 с определенным уСилием, Доза флюса на перекладине 11 регулируется величиной зазора 25 и подбором диаметра проволочной пружины 9. Корпус 1 поднимается и поверачивается в положение до совмещения перекладины 11 узла 2 до3ированного нанесения флюса с луженой поверхностью 24 звукопровода 3, установленного в шпинделе 4 карусели. При опускании корпуса 1 перекладина 1! с ддзой флюса касается луженой поверхностй 24 звукопровода 3, и при продолжении опускания проволочная пружина 9 изгибается, сдвигая отогнутый конец 10 с перекладиной 11 на определенную величину. При подъеме корпуса перекладина 11 возвращается в положение начала касания с луженой поверхностью 24 и отходит от нее, при этом стабильная часть дозы флюса намазывается и.остается на луженой поверхности 24. Корпус 1 в верхнем положении поворачивается до совмещения узла 7 с флюсованной поверхностью звукопровода 3 в шпинделе 4 карусели. При опускании корпуса 1 (фиг. 6) с узлом

7 вакуумная присоска 13 ставит пьезоэлемент 8 на флюсованную поверхность, а пластинчатая пружина прижимает его к звукопроводу 3.

После подъема корпус 1 поворачивается в исходное положение. Происходит поворот карусели со шпинделями 4 и поворот кассеты 26 с пьезоэлементами. На последующих позициях карусели выполняется пайка, разворот шпинделя и повторение флюсования второй поверхности 24.

Использование изобретения в производстве позволяет повысить качество пайки радиоэлементов, автоматизировать трудоемкую операцию флюсования и повысить производительность труда в 1,5 раза.

Формула изобретения

Устройство для дозированного флюсования, содержащее основание, установленный на нем с возможностью вертикального перемещения и поворота к9рпус с узлом дозирования в виде петли и ванну для флюса, отличающееся тем, что, с целью расширения функциональных возможностей устройства и повышения качества флюсования, оно снабжено узлом совмещения соединяемых деталей, выполненным в виде закрепленной на корпусе пластинчатой пружины с присоской, ванна для флюса снабжена подающим флюс роликом, установленным с возможностью

30 периодического вращения, и закрепленной с зазором относительно него ограничительной пластиной, а узел дозирования выполнен в виде H-образной проволочной пружины с отогнутой перекладиной, при этом узлы дозирования и совмещения соединяемых деталей

ЗБ расположены в параллельных плоскостях со смещением друг относительно друга.

24

А — 4 (пп!1ериута) б- б(&аЮЕРИУ77О)
