Реферат



Изобретение относится к станкостроению и предназначено для загрузки деталями типа втулок с буртиками бесцентровых шлифовальных станков. Цель изобретения - повышение надежности устройства за счет фиксации деталей в зоне обработки. Сущность изобретения: подающий механизм устройства снабжен ложементом с подпружиненными щеками, установленным на силовом цилиндре, копиром, закрепленным на основании, траверсой, установленной на штоке силового цилиндра, один конец которой связан с толкателем, проходящим через ложемент, а другой конец снабжен роликом, установленным с возможностью взаимодействия с копиром, при этом силовой цилиндр установлен шарнирно на основании и подпружинен относительно копира. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

OI (И) (Sf)S В 23 С1 7/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

-Ъ C ф

2i 18

Фиг. 1

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРВЪНИЯМ И ОЩРЫТИЕ

ПРИ ГКНТ СССР (21) 4610545/25-08 (22) 29 ° 08.88 (46) 23,07.90. Бюл. № 27 (71)Иелитопольский моторный завод (72) А.И.Скорик и Н.А.Стрюк (53) 62-229 ° 6 {088.8) (56) Авторское свидетельство СССР № 344962, кл. В 23 Q 7/06, 1972 ° (54) ЗАГРУЗОЧНОК УСТРОЙСТВО ДЛЯ

БКСЦЕНТРОВЫХ КРУГЛОШЛИФОВАЛЬНЫХ

СТАНКОВ (57) Изобретение относится к станкостроению и предназначено для загруз-, 5

2 ки деталями типа втулок с буртиками бесцентровых шлифовальных станков.

Цель изобретения — повышение надежности устройства за счет фиксации деталей в зоне обработки. Загрузочное устройство содержит основание 1 и установленные на нем магазин 2, механизм поштучной выдачи заготовок, отводящий лоток 3 и подающий механизм.

Механизм поштучной выдачи заготовок включает качаюшийся рычаг 6, установленный с возможностью взаимодействия с подпружиненными отсекателями 4 и 5.

Подающий механизм содержит силовой цилиндр 9, толкатель 10 с закреплен1579715 ными ыа его конце захватом 11 и кулачком 12, ложемент 13, установленный на силовой цилиндре 9, копир 15, закрепленный на основании 1, траверсу 16) смонтированную íà IllTQKe 17 ! силового цилиндра 9, один конец которого соединен с толкателем 10, проходящим через ложемент 13, а дру- . гой снабжен роликом 18 установленным с возможностью взаимодействия с копиром 15. Силовой цилиндр 9 установлен шарнирно на основании и подпружинен относительно копира 15.

При движении влево штока 17 силового цилиндра 9 с траверсой 16 и тол(1

Изобретение относится к станко строению и предназначено для загрузки деталями типа втулок с буртиками бесцентровых круглошлифовальных стан— ков, Цель изобретения — повышение надежности за счет фиксации деталей в зоне обработки.

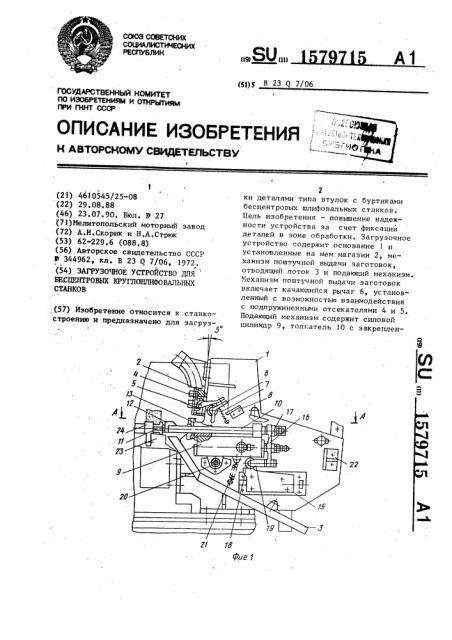

На фиг,1 показано загрузочное устройство, общий вид; на фиг.2— разрез А-А на фиг.l.

Загрузочное устройство содержит основание 1 и установленные на нем магазин 2, механизм поштучной выдачи заготовок, отводящий лоток 3 и подающий механизм. Иеханизм поштучной выдачи заготовок содержит верхний и нижний отсекатели 4 и 5, качающийся рычаг 6, установленный с возможностью взаимодействия с отсекателями 4 и 5, подпружиненными относительно основания 1 пружиной 7, и упор 8, Подающий механизм содержит силовой цилиндр 9, толкатель 10 с закрепленными на его конце захватом 11 и кулачком 12, ложемент 13 с подпружиненными щеками

14, установленный на силовом цилиндре 9, копир 15, закрепленный на основании 1, траверсу 16, установленную на штоке 1? силового цилиндра 9, один конец которой связан с толкате" лем 10 проходящим через ложемент

l3, а другой снабжен роликом 18, установленным в вилке 19 с возможностью взаимодействия с копиром 15. Силовой цилиндр 9 установлен шарнирно на оси

20 основания 1 и подпружинен пружиной кателем 10 заготовка, находящаяся в ложементе 13, надевается на захват

11 и подается в зону обработки. При обратном движении обработанная деталь выносится из эоны обработки, упирается в ложемент 13 и сбрасывается в отводящий лоток 3 ° Одновременно с этим силовой цилиндр 9 в результате взаимодействия ролика 18 и копира 15 поворачивается, ложемент 13 совмещается с магазином 2 и отсекатели 4 и 5 в результате взаимодействия с кулачком 12 через рычаг 6 освобождает заготовку, которая падает в ложемент

13, Далее процесс повторяется. 2 ил.

21 относительно копира !5. На осно вании 1 установлен упор 22. В зоне .обработки установлены опорный нож

23 и сталкиватель 24.

Загрузочное устройство работает следующим образом.

Заготовки поступают иэ вибробуикера по лотку (не показаны) в магазин 2, где удерживаются одним из отсекателей 4 или 5, В исходном положении толкатель 10 отведен вправо до упора 22. Силовой цилиндр 9 за счет копира 15 и пружины 21 установлен под острым углом относительно горизонтальной оси. В этом положении ложемент 13 установлен соосно с магазином 2. При этом рычаг 6 нажат кулачком 12, верхний отсекатель 4 выдвинут и задерживает находящиеся в магазине 2 заготовки, а нижний отсекатель 5 отведен в сторону. В результате освобожденная заготовка из мага" зина 2 падает в ложемент 13, где удерживается щеками 14, При перемещении штока 17 силового цилиндра 9 с траверсой 16 и толкателем 1 0, влево лежащая в ложементе 13 заготовка надевается на захват 11 и подается в зону обработки. При этом ролик 18 движется по копнру 15, за счет чего осуществляется поворот силового цилиндра 9, а толкатель 10 с заготовкой, надетой на захват ll опускается, заготовка устанавливается на опорный нож 23, одновременно производится подача ее до упора в

15 6 14 ложемента 13 и сбрасывается в отводящий лоток 3, Толкатель 10 занимает исходное положение, и цикл обработки повторяется °

Ф о р м у л а и э о б р е r е н и я

Шток 17 силового цилиндра 9 перемещает толкатель 10 и ролик 18 вправо до упора траверсы 16 в упор 22.

Ролик 18 движется по копиру 15. 3а счет этого силовой цилиндр 9 повора- 25 чивается, а толкатель 10 поджимается, Обработанная деталь надевается на захват ll и выносится из зоны обработки. При дальнейшем перемещении толкателя 10 деталь упирается в щеки Зц

С ос тавит ель С . Ле6 ед ев

Редактор Л.Зайцева Техред М.Ходанич Корректор С.Черни

Заказ 1981 Тираж 673 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óæãîðîä, ул . Гагарина, 101

15797 сталкиватель 24, Вслед за этим подводится шлифовальный круг и производится обработка заготовки. Так как диаметр захвата 11 меньше внутреннего диаметра заготовки, то заготовка обрабатывается, находясь на ноже 23, и с захватом 11 не контактирует.

Одновременно при движении толкателя 10 с заготовкой влево кулачок 12

1О освобождает рычаг 6, Под действием пружины 7 выдвигается нижний отсекатель 5 и отводится верхний отсекатель

4, при этом освобожденные заготовки подают на нижний отсекатель 5, Перемещение отсекателей 4 и 5 и рычага 6 ограничено упором 8. По окончании процесса обработки шлифовальный круг отводится.

Загрузочное устройство для бесцентровых круглошлифовальных станков, содержащее основание, магазин, механизм поштучной выдачи деталей, отводящий лоток и подводящий механизм, выполненный в виде толкателя с захватом, связанного с силовым цилиндром, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности работы, подающий механизм устройства снабжен ложементом с подпружиненными щеками, установленным на силовом цилиндре, копиром, закрепленным на. основании, траверсой, установленной на штоке силового цилиндра один конец которой связан с толкателем, проходящим через ложемент, а другой снабжен роликом, установленным с возможностью взаимодействия с копиром, при этом силовой цилиндр установлен шарнирно на основании и подпружинен относительно копира,
