Устройство для крепления абразивных камней в мозаично- шлифовальной машине

Устройство для крепления абразивных камней в мозаично- шлифовальной машине

Иллюстрации

Показать все

Реферат



Изобретение относится к станкостроению и может быть применено в механизмах, производящих шлифование и полирование поверхностей из стекла, мрамора, гранита и монолитных изделий из обычного и декоративного бетона. Целью изобретения является повышение срока службы за счет увеличения надежности устройства. Пружина 3 имеет один виток и установлена в канавках, выполненных в державках 2 по образующей, диаметр которой меньше диаметра образующей выступов камня 4. Концы пружины 3 уложены внахлест. За счет контакта пружины 3 с камнем 4, имеющим диаметр описанной окружности больший, чем внутренний диаметр пружины 3, в трех точках обеспечивается более надежное его крепление. Так как пружина 3 установлена в канавках державок с зазором, то абразивные камни могут смещаться в державках 2 вместе с пружиной 3. При включении мозаично-шлифовальной машины получают вращение траверсы, включающие планшайбу 1 с державками 2, которые, вращаясь, увлекают за собой абразивные камни 4. 2 ил.

COI03 СО8ЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

46 А1 (19) Ш1 (g1)g В 24 В 45/00

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ 1.;, ПРИ ГННТ СССР

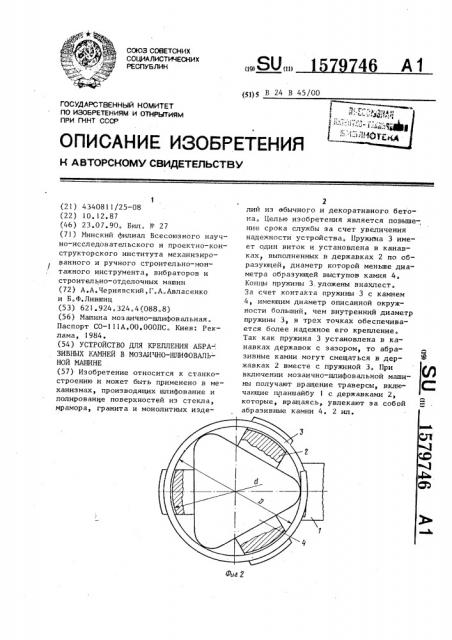

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Фиг. 2

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4340811/25-08 (22) 10.12.87 (46) 23.07.90. Бюл. М 27 (71) Минский филиал Всесоюзного научно-исследовательского и проектно-кон— структорского института механиэиро/ ванного и ручного строительно-монтажного инструмента, вибраторов и строительно-отделочных машин (72) А.А.Чернянский,Г.А.Авласенко и Б.Ф.Лившиц (53) 621.924.324.4(088.8) (56) Машина мозаично-шлифовальная.

Паспорт СО-111А.ОО.ОООПС. Киев: Реклама, 1984. (54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ АБРА-.

ЗИВНЫХ КАМНЕЙ В МОЗАИЧНО-ШЛИФОВАЛЬ-

НОЙ МА111ИНЕ (57) Изобретение относится к станкостроению и может быть применено в механизмах, производящих шлифование и полированне поверхностей из стекла, мрамора, гранита и монолитных иэде2 лий из ебычного и декоративного бетона. Целью изобретения является повыше-, ние срока службы за счет увеличения надежности устройства, Пружина 3 имеет один виток и установлена в канавках выполненных в державках 2 по образующей, диаметр которой меньше диаметра образующей выступов камня 4.

Концы пружины 3 уложены внахлест.

3а счет контакта пружины 3 с камнем

4, имеющим диаметр описанной окружности больший, чем внутренний диаметр пружины 3, в трех точках обеспечивается более надежное его крепление.

Так как пружина 3 установлена в канавках державок с зазором, то абразивные камни могут смещаться в державках 2 вместе с пружиной 3, При включении мозаично-шпифовальной машины получают вращение траверсы, включающие планшайбу l с державками 2, которые, вращаясь, увлекают за собой абразивные камни 4. 2 ил.

1579746 4

Формула и з о б р е т е н и я

Устройство для крепления абразивных камней в мозаично-нлифовальной машине, содержащее планшайбу с державками и средством для крепления абразивного камня, о т л и ч а ю щ е— е с я тем, что, с целью повышения срока службы за счет увеличения надежности устройства, средстно для крепления абразинного камня выполнено в виде витка пружинь., концы которой уложены внахлест, а внутренний диаметр предназначен для контакта с абразивным камнем, при этом в державках выполнена канавка, в которой с зазором размещена упомянутая пружина.

Фиг!

Составитель М.Черных

Редактор Л.Зайцева Техред M.Ходанич Корректор О.Ципле

Тираж 600

Заказ 1982

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

1 13035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издагельский комбинат "Патент", г, Ужгород, ул. Гагарина, 101

Изобретение относится к станко1 троению и может быть использовано в ! !еханиэ мах, производящих шлифование и полирование поверхностей из стекла, мрамора, гранита и монолитных изделий из обычного и декоративного бегона.

Цель изобретения — повышение срока службы за счет увеличения надежности устройства.

На фиг.! представлена траверса моаично-шлифовальной машины; на фиг.2крепление абразивного камня с поммощью одновитковой пружины, установленной в канавках державки.

Устройство содержит планшайбу державками 2, пружину 3, ныполненую в виде одного витка, абразивный камень 4, например трехгранный» Деранки 2, закрепленные на планшайбе 1 ! ли выполненные эа одно целое с ней, !браэуют стакан с окнами для установЙи абразивного камня 4. На наружной поверхности державок 2 по образующей диаметром d выполнены канавки. Диаметр образующей канавок d меньше диаметра 1) образующей выступов камня. В канавках с зазором установлена пружина 3, выполненная в виде одного витка, концы которой уложены внахлест.

Устройство работает следующим образом.

При включении мозаично-шлифовальной маптины получают вращение траверсы, включающие планшайбу 1 и державки 2.

11ланнайба 1 с державками 2, вращаясь, увлекает за собой абразивные камни 4.

Абразивные камни 4 удерживаются в держанках 2 посредством пружины н виде одного витка. Пружина 3, имеющая внутренний диаметр меньший, чем диаметр абразивного камня 4, установленная в

5 кананках державок 2 с зазором по диаметру, контактирует внутренней поверхностью с выступами абразивного камня

4„

3а счет контакта пружины 3 с камнем 4, имеющим диаметр описанной окружности больший, чем внутренний диаметр пружины 3, в трех (нескольких) точках обеспечивается более надежное его крепление, А так как пружина 3 установлена в канавки державок 2 с зазором, то абразивные камни 4 имеют возможность смещаться в державках 2 вместе с пружиной 3, что принодит к увеличению срока службы устройства для крепления абразивных камней.
