Реферат



Изобретение относится к механосборочному оборудованию. Цель - расширение технологических возможностей за счет обеспечения несимметричной загибки пластин. При выдвижении штока 4 из силового цилиндра 3 опора 12 контактирует с изделием 14. После этого силовой цилиндр поворачивается относительно оси шарнира 9 и одним из рычагов 5 производится загибка пластины 15. 2 ил.

09) (11) (g))g В 2.5 В 29/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬС ГНУ (21) 4448019/25-28 (22) 24.06.88 (46) 23. 07. 90. Бюл. 11 - 27

ГОСУДМЧТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЬЗТИЯМ

ПРИ ГКНТ СССР (71) Волжское объединение по производству легковых автомобилей (72) Г.Н.Савельев (53) 621.881(088.8)

{56) Авторское свидетельство СССР

У 1016132, кл. В 23 P 19/08, 1982;

Авторское свидетельство СССР

У 733974, кл. В 25 В 29/00, 1976.

2 (54) УСТРОИСТВО ДЛЯ ЗАГИБКИ ПЛАСТИН (57) Изобретение относится к механосборочному оборудованию. Цель — расширение технологических возможностей за счет обеспечения несимметричной .загибки пластин. При выдвижении штока 4 из силового цилиндра 3 опора 12 контактирует с изделием 14. После этого силовой цилиндр поворачивается относительно оси шарнира 9 и одним из рычагов 5 производится загибка пластины 15. 2 ил.

9763

3 157

Изобретение относится к оборудованию для сборки иэделий, состоящих из корпуса с установленной в нем пластиной с лапками, путем эагибки лапок..

Пель изобретения — расширение технологических возможностей за счет обеспечения несимметричной эагибки пластин.

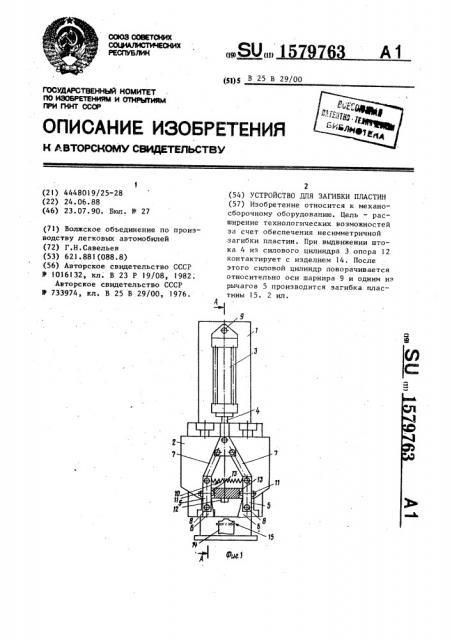

На фиг.1 изображено устройство, об щий вид; на фиг.2 — сечение А-А на фиг.I.

Устройство для загибки пластин содержит стойку 1, закрепленный на ней с возможностью перемещения вдоль ее оси корпус 2, привод в виде силовоro цилиндра 3 со штоком 4, захват в виде двух симметрично расположенных относительно оси корпуса 2 рычагов 5 с.губками 6 на одних концах и двух тяг 7. Рычаги 5 шарнирно закреплены на корпусе 1 шарнирами 8 и соеди иены посредством тяг 7 со штоком 4 силового цилиндра 3, который закреплен на стойке 1 цилиндрическим шарниром 9. ось которого параллельна осям шарниров 8.

Устройство снабжено пружиной 1.0 растяжения, соединяющей концы рычагов 5, упорами 11, установленными на рычагах 5 в местах крепления пружины 10, и опорой 12 с параллельными гранями 13, жестко закрепленной на корпусе 2 между рычагами 5.

Устройство работает следующим образом.

При движении штока 4 в сторону собираемого изделия 14 корпус 2 упирается в него опорой 12. При этом пружина 10 удерживает рычаги 5 в раскрытом положении, что необходимо для горизонтального обхвата губками 6 детали 15 собираемого изделия 14.

Упоры 11 ограничивают отклонение рычагов 5 от номинального, обеспечивая свободное прохождение детали 15 между .рычагами 5.

При дальнейшем движении штока 4 рычаги 5, поворачиваясь в шарнирах 8, входят в, контакт с деталью 15 губками 6. При этом одна губка 6 прижимает деталь 15 к торцу изделия 14, и рычаг 5, на котором они находятся, I прекращает свое движение. Другой ры-чаг 5 продолжает поворот в шарнире 8,выполняя операцию гиба. В этом время силовой цилиндр 3 поворачивается в шарнире 9. При движении штока 4 в об- . ратном направлении, после завершения операции гиба, пружина 10 обеспечивает приведение рычагов 5 в исходное положение .раньше, чем корпус 2 начнет свое перемещение.

Формула изобретения

Устройство для эагибки пластин, содержащее стойку, установленный на ней с воэможностью перемещения вдоль

25 ее оси корпус, привод в виде силового цилиндра со штоком, захват в виде двух симметрично расположенных относительно оси корпуса рычагов с.губками на одних концах и двух тяг, о т л и— ч а ю щ е е с я тем, что, с целью расширения технологических возможностей эа счет обеспечения несимметричной загибки пластин, каждый рычаг одним концом шарнирно связан с корпусом, другим посредством тяги — шарнирно со штоком силового цилиндра, установленного на стойке посредством шарнира, ось которого параллельна осям шарниров рычагов. а устройство снабжено

40 пружиной растяжения, закрепленной концами в местах соединения рычагов с тягами, опорой, размещенной .между рычагами и закрепленной в корпусе, и закрепленными на рычагах упорами для

45 взаимодействия с опорой.
