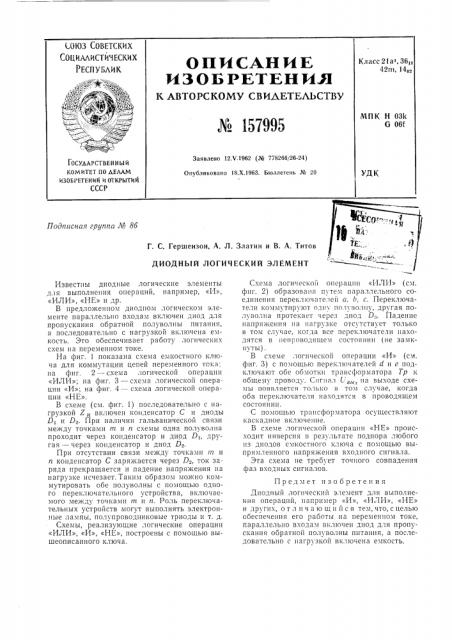

еОе3 С()ВЕТСКИ
С() ЦИЛЛИСТИЧККИХ
РеспуБлИК
OIINCAH NE
ИЗ ОБ РЕТЕНИЯ
К АВТО РС КОМУ С ВИДЕТЕЛЬСТВУ
К 157995
Класс 21а>, 36»
42m, 14в
МПК Н 03k
G 061
Заявлено 12Х.1962 (М 778266/26-24) Опубликовано 18.Х.1963. Бюллетень Аа 20
ГОСУДАРСТВЕН Н Ы И
КОМИТЕТ ПО ДЕЛАМ
ИЗОБРЕТЕНИИ И ОТКРЫТИЙ
СССР
УДК
Подпасная группа № 8б
Г. С. Гершензон, А. Л. Златин и В. A. Титов
ДИОДНЫЙ ЛОГИЧЕСКИЙ ЭЛЕМЕНТ
Известны диодные логические элементы для выполнения операций, например, «И», «ИЛИ», «НЕ» и др.
В предложенном диодном логическом элементе параллельно входам включен диод для пропускания обратной полуволны питания, а последовательно с нагрузкой включена емкость. Это обеспечивает работу логических схем на переменном токе.
На фиг. 1 показана схема емкостпого ключа для коммутации цепей переменного тока; па фиг. 2 — схема логической операции
«ИЛИ»; на фиг. 3 — схема логической операции «И»; на фиг. 4 — схема логической операции «НЕ».
В схеме (см. фиг. 1) последовательно с нагрузкой Z „включен конденсатор С и диоды
Рт и D . При наличии гальванической связи между точками m и п схемы одна полуволна проходит через конденсатор и диод Dl, другая — через конденсатор и диод Е4.
При отсутствии связи между точками m u и конденсатор С заряжается через D., ток заряда прекращается и падение напряжения на нагрузке исчезает. Таким образом можно коммутировать обе полуволны с помощью одного переключательного устройства, включаемого ме;кду точками т и и. Роль переключательных устройств могут выполнять электронные лампы, полупроводникоBûå триоды и т. д.
Схемы, реализующие логические операции
«ИЛИ», «И», «НЕ», построены с помощью вышеописанного ключа.
Схема логической операции «ИЛИ» (см. фпг. 2) образована путем параллельного соединения переключателей а, b, с. Переключатели коммутпруют одну полуволну, другая полуволна протекает через диод D l. Падение напряжения на нагрузке отсутствует только в том случае, когда все переключатели находятся в непроводящем состоянии (не замкнуты).
В схеме логической операции «И» (суь фиг. 3) с помощью перекгпочателей d и е подкл1очают обе обмотки трансформатора Тр к общему проводу. Сигнал L,,„. на выходе схемы появляется только в том случае, когда оба переключателя находятся в проводящем состоянии.
С помощью трансформатора осуществляют каскадное включение.
В схеме логической операции «НЕ» происходит инверсия в результате подпора любого пз диодов смкостного ключа с помощью выпрямленного напряжения входного сигнала.
Эта схема не требует точного совпадения фаз входных сигналов.
Предмет изобретения
Дподный логический элемент для выполнения операций, например «И», «1ЛЛИ», «НЕ» и других, отличающийся тем,что,сцелью обеспечения его работы на переменном токе, параллельно входам включен диод для пропускания обратной полуволны питания, а последовательно с нагрузкой включена емкость. № 157995 о 6, 6иг. 2
4 ( (Фпг. 4
