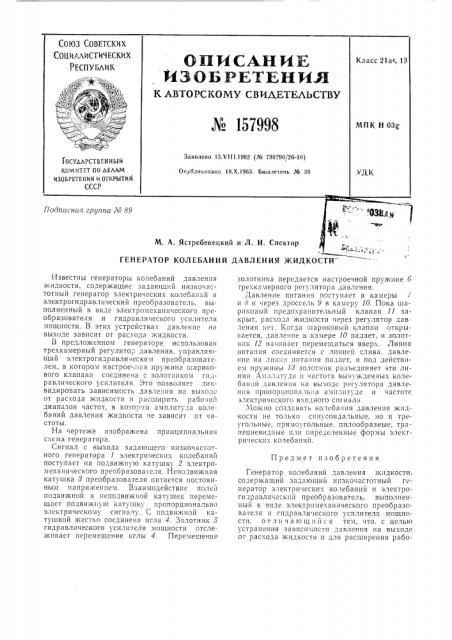

ГЕНЕРАТОР КОЛЕБАНИЙ ДАВЛЕНИЯ )КИДКОСТЛ

Известны генераторы колебаний давления жидкости, содержащие задающий низкочастотный генератор электрических колебаний и электрогидравлический преобразователь, выполненный в виде электромеханического преобразователя и гидравлического усилителя мощности. В этих устройствах давление на выходе зависит от расхода жидкости.

В предложенном генераторе использован трехкамерный регулятор давления, управляющий электрогидравли- еским преобразователем, в котором настрое «ая пру>кина шарикового клапана соедине«а с золотником гидравлического усилителя. Это позволяет ликвидировать зависимость давления на выходе от расхода жидкости и расширить рабочий диапазон частот, в котором амплитуда колебаний давления жидкости «е зависит от частоты.

На чертеже изображена принципиальная схема генератора.

Сигнал с выхода задающего низкочастотного генератора 1 электрических колебаний поступает на подвижную катушку 2 электромеханического преобразователя. Неподвижная катушка > преобразователя питается постоянным напря>кением. Взаимодействие полей подвижной и неподвижной катушек перемещает подвиж«ую катушку пропорционально электрическому сигналу. С подвижной катушкой жестко соединена игла 4. Золотник 5 гидравлического усилителя мощности отсле>кивает перемещение иглы 4. Перемещение золотника передается настроечной пружине 6 трехкамерного регулятора давления.

Давление питания поступает в камеры / и 8 и через дроссель 9 в камеру 10. Пока шариковый предохранительныи клапан 11 закрыт, расхода жидкости через регулятор дав ления нет. Когда шариковый клапан открывается, давление в камере 10 падает, и золотник 12 начинает перемещаться вверх. Линия пита.шя соединяется с линией слива, давление на линнff питания падает, и под действием пружины 13 золотник разъединяет эти линии Ампл;1туда II частота вынужденных колебаний давления на выходе регулятора давления пропорциональна а Iï лн f \ де и частоте электрического входного сигнала. .Чо>кно создавать колеба IIII! давления жидкости не только сннусондальные, но н треугольные, прямоугольные, пилообразные. трапециевидные «лн определенные формы электрических колебаний.
