Камера сгорания
Иллюстрации
Реферат
Изобретение относится к энергетике, и может быть использовано для исследования процесса выгорания сажи и позволяет повысить эксплуатационную надежность. Для этого камера сгорания содержит размещенную в охлаждаемом корпусе 1 с кольцевым зазором 2 жаровую трубу 3, выполненную из жаростойкого высокотеплопроводного материала , преимущественно ниобия. Внутренняя поверхность 5 корпуса 1 и наружняя стенка 4 жаровой трубы 3 выполнена в виде эквидистантно ореберных поверхностей. 3 ил.
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИН (51)5 F 23 R 3/00
ОПИСАНИЕ ИЗОБРЕТЕНИЯ.
Н А НТОРСНОМУ СВИДЕТЕЛЬСТВУ
А-А
ГОСУДАРСТВЕННЫЙ НОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И OTHPblTHRM
ПРИ ГННТ СССР (21 ) 4438468/24-06 (22) 08.06.88 (46) 23,07.90. Бюл. № 27 (71 ) Уфимский авиационный институт им. Серго Орджоникидзе (72) Н.Х.Баширов, А.З.Байков, A.Å.Òîëñòûõ, P.Ñ,Кашапов и Д.А.Максимов (53) 662 ° 951.2(088.8) (56) Патент ФРГ..№ 2364258, кл. F 23 R 3/00, опублик. 1980.
Патент С1ЦА ¹ 4176612, кл. F 23 R 3/00, опублик. 1980. (54) КАМЕРА СГОРАНИЯ
„„SU 580118 А 1
2 (57 ) Изобретение относится к энергетике, может быть использовано для исследования процесса выгорания сажи и позволяет повысить эксплуатационную надежность. Для этого камера сгорания содержит размещенную в охлаждаемом корпусе 1 с кольцевым зазором 2 жаровую трубу 3, выполненную из жаростойкого высокотеплопроводного материала, преимущественно ниобия. Внутренняя поверхность 5 корпуса l и наружная стенка 4 жаровой трубы 3 выполнены в виде эквидистантно оребренных поверхностей. 3 ил.
1580118
Формула из об ретения
Составитель М. Вацуро
Техред М.Ходанич Корректор Т. Малец
Редактор С. Патрушева
Заказ 2001 Тираж 450 Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Иосква, Ж-35, Раушская наб., д. 4/5
Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101
Изобретение относится к энергетике и предназначено для исследования процесса горения, в частности для исследования процессов образования и выгорания сажи.
Цель изобретения - повышение эксплуатационной надежности.

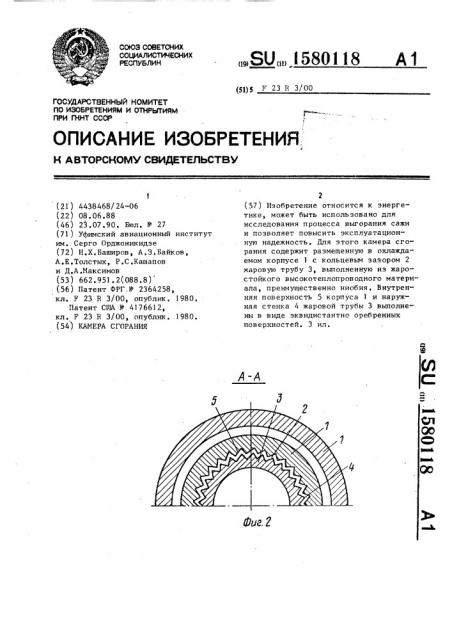

На фиг. 1 представлена камера сгорания, продольный разрез, на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — наружная стенка жаровой трубы, вид сбоку.
Камера сгорания содержит заключеч- р5 ную в охлаждаемый корпус с образованием кольцевого зазора 2 жаровую трубу 3, выполненную из жаростойкого материала. Наружная стенка 4 трубы 3 и внутренняя поверхность 5 корпуса 1 20 выполнены в виде эквидистантных оребренных поверхностей, а жаровая труба
3 выполнена из высокотеплопроводного материала, преимущественно ниобия.
Эти поверхности могут быть эачернены 25 с целью улучшения теплообмена излучением.
Камера сгорания работает следующим образом.
Жаровая труба 3 нагревается посредством лучистого и конвективного теплообмена потоком продуктов сгорания, Тепловой поток, воспринимаемый жаровой трубой 3, передается посредством лучистого теплообмена к охлаждаемому корпусу 1 и воспринимается охлаждающим агентом.
Камера сгорания, содержащая заключенную в охлаждаемый корпус с образованием кольцевого зазора жаровую трубу, выполненную из жаростойкого материала, отличающаяся тем, что, с целью повышения эксплуатационной надежности, наружная стенка жаровой трубы и внутренняя поверхность корпуса выполнены в виде эквидистантных оребренных поверхностей, а жаровая труба выполнена иэ высокотеплопроводного материала, преимущественно ниобия,
