Устройство для измерения момента трения подшипника
Иллюстрации
Реферат
Изобретение позволяет повысить измерения путем обеспечения преобразования вращательного движения обоймы в поступательное перемещение тяги. Обойма 1 связана с наружным кольцом подшипника 13 и имеет возможность совместного поворота с ним через втулку 12. При вращении обоймы 1 ее вращательное движение преобразуется в поступательное движение тяги за счет соответствующего выполнения соединительного элемента и шарнирной его связи со скобой. Скоба соединена с тягой, жестко связанной с датчиком положения. Датчик положения фиксирует перемещение тяги, по которому определяют момент трения подшипника. 2 ил.
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИН (19) 11) ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К А BTOPCHOMV СВИДЕТЕЛЬСТВУ
ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ
ПРИ ГКНТ СССР
1 (89) CS 240109 (48) 24.09.85 (21) 7772993/25-28 (22) 23.05.83 (31) PV 00053-83 (32) 05 ° 01.83 (33) (46) 23.07.90. Бюл. Р 27 (71) Научно-исследовательский институт подшипников качения, организация концерна ЗВЛ (CS) (72) Иржи Ратгуски (CS) (53) 621.822.6.539.62.531.789.1(088 ° 8) (g1) g С 01 И 13 04// С 01 11 19/02
2 (54) УСТРО!1СТВО ДЛЯ ИЗИЕРЕНИЯ ИОМЕНТА ТРЕНИЯ ПОДИХПНИКЛ (57) Изобретение позволяет повысить точность измерения путем обеспеч< н .. преобразования вращательного движения обоймы в поступательное перемещение тяги. Обойма 1 связана с наружным кольцом подшипника 13 и имеет возможность совместного поворота с ним через втулку 12. При вращении обоймы 1 ее вращательное движение преобразуется в поступательное движение тяги за счет соответствующего выполнения соединительного элемента и шарнирной его связи со скобой. Скоба соединена с тягой, жестко связанной с датчиком положения. Датчик положения <риксирует перемещение тяги, по которому определяют момент трения подшипника. 2 ил.
1580207
Изобретение относится к измерению момента трения подшипников и может быть использовано, например, для измерения момента трения подшипника с уплотнением.
11звестное устройство для измерения момента трения подшипника, содержащее обойму, предназначенную для связи с наружным. кольцом подшипника и совместного поворота с ним, тягу, связанную с обоймой, и датчик положения,жестко связанный с тягой. Вращательное движение обоймы в этом устройстве происходит вместе с тягой. (Лвторское свидетельство СССР
К - 827993, кл. G 01 И 13/04,. 1978).
Недостатком йзвестного устройства является то, что поскольку вращательное движение обоймы происхо- 20 дит вместе с тягой, которая жестко связана с датчиком положения, то возникают погрешности измерения при повороте тяги.
Цель изобретения — повышение точности измерения путем обеспечения преобразования вращательного движения обоймы в поступательное перемещение тяги.
Указанная цель достигается тем, что в данном устройстве связь тяги
3О с обоймой выполнена в виде жестко связанного с обоймой соединительного элемента, связанного с ним шарнира и скобы, охватывающей шарнир и жестко связанной с тягой. 35

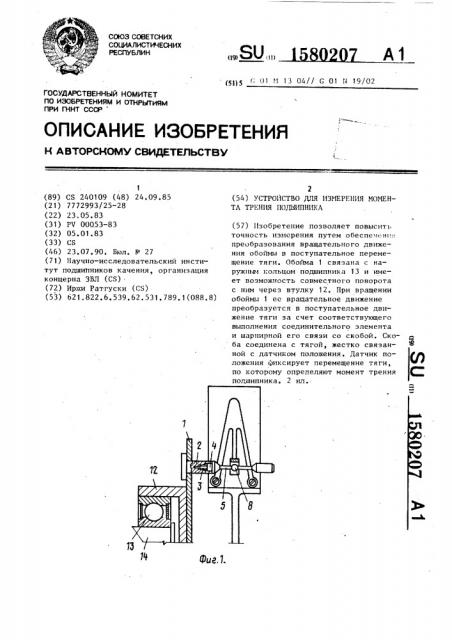

На фиг.1 изображено устройство для измерения момента трения подшипника; на фиг.2 — то же, вид сбоку.
Устройство для измерения момента трения подшипника содержит обойму 1, предназначенную для связи с наружным кольцом подшипника 13 и совместного поворота с ним через втулку 12. Внутреннее кольцо подшипника 13 расположено на вращающейся оправке 14, за- 45 крепленной на ведомом шпинделе (не показан) ° С обоймой 1 жестко связан соединительный элемент, выполненный в виде держателя 2, соединенного с плечом 5 посредством винта 3 и на- 50 правляюцей цапфы 4. Плечо 5 связано с шарниром 8,, который охватывает скоб а 10, контактируя с ним своими взаимно параллельными поверхностями 9.
Скоба 10 закреплена на тяге 6, жестко связанной с датчиком 7 положения.
Датчик 7 положения подключен к вычислительной аппаратуре 11.
Устройство для измерения момента трения подшипника работает следующим образом.
Закрепленное на оправке 14 внутреннее кольцо подшипника 13 приводится во вращение ведомым шпинделем. В процессе вращения внутреннего кольца увлекается во вращение наружное кольцо подшипника 13 за счет сопротивления от трения. Вместе с наружным кольцом увлекается во вращение втулка 12 с обоймой 1 и плечом 5.
Данное поворотное движение преобразуется в прямолинейное поступательное движение тяги 6 перпендикулярно оси обоймы 1 и плеча 5 при помощи шарнира 8, который перемещается в скользящих поверхностях 9 скобы 10. Движение тяги 6 снимается датчиком 7 положения и с помощью вычислительной аппаратуры 11 определяется момент трения подшипника 13.
Признано изобретением по результатам экспертизы, осуществленной Ведомством по делам Изобретений и открытий
Чехословацкой Социалистической Республики.
Формула изобретения
Устройство для измерения момента трения подшипника, содержащее обойму, предназначенную для связи с наружным кольцом подшипника и совместного поворота с ним, тягу, связанную с обоймой, и датчик положения, жестко связанный с тягой, о т л и ч а ю— щ е е с я тем, что, с целью повышения точности, тяга установлена с возможностью поступательного перемещения, а связь тяги с обоймой выполнена в виде жестко связанного с обоймой соединительного элемента, связанного с ним шарнира и скобы, охватывающей шарнир и жестко связанной с тягой.
