Реферат



Изобретение относится к испытательной технике, а именно к методам испытаний на усталость плоских образцов при двухосном нагружении. Целью изобретения является повышение информативности испытаний путем обеспечения любого соотношения деформаций по взаимно перпендикулярным осям образца. Способ испытания заключается в следующем. Плоский крестообразный образец 1 жестко закрепляют по оси симметрии двух пар кривых брусьев 2 и 3 соответственно. Изменение кривизны брусьев в процессе их нагружения прессом-пульсатором приводит к растяжению или сжатию образца по соответствующей оси в зависимости от ориентации вогнутой поверхности каждой пары брусьев по отношению к центру образца. Изменяя расстояние между брусьями в каждой паре или используя брусья разной жесткости в парах 2 и 3 соответственно, можно получить любое соотношение деформаций по взаимно перпендикулярным осям образца. 2 з.п. ф-лы, 1 ил.

СООЗ СОВЕТСКИХ

COUHAËИСТИЧЕСКИХ

РЕСПУБЛИК

А1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЦТИЯМ

ПРИ ГКНТ СССР

1 (21) 4413610/25-28 (22) 21.04.88 (46) 23.07.90, Бюл. У 27 (71) Запорожский индустриальный институт (72) В.С. Гавриш, В.И. Заяц и В.Н. Химин (53) 620.178.4(088 ° 8) (56) Авторское свидетельство СССР

Ю 476484, кл. G О1 N 3/08, i/72. (54) СПОСОБ ИСПЫТАНИЯ ПЛОСКОГО ОБРАЗЦА ПРИ ДВУХОСНОМ НАГРУЖЕНИИ (57) Изобретение относится к испытательной технике, а именно к методам испытаний на усталость плоских образцов при двухосном нагружении, Целью изобретения является повышение информативности испытаний путем обеспечения любого соотношения деформаций

„„SU„„1580219 (51) С 01 3/32 3/08

2 по взаимно перпендикулярным осям образца. Способ испытания заключается в следующем. Плоский крестообразный образец 1 жестко закрепляют по оси симметрии двух пар кривых брусьев

2 и 3 соответственно. Изменение кривизны брусьев в процессе их нагруже- . ния прессом-пульсатором приводит к растяжению или сжатию образца по соответствующей оси в зависимости от ориентации вогнутой поверхности каждой пары брусьев по отношению к центру образца. Изменяя расстояние между брусьями в каждой паре или используя брусья разной жесткости в .парах 2 и 3 соответственно, можнб получить любое соотношение деформаций по взаимно перпендикулярным осям образца. 2 з.п. Ф-лы, ил.

1580219

Формула изобретения

Корректор Т.Малец нтал

Заказ 1Л)0Ь Тираж 509 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Н-35, Раушская наб., д. 4/5

Производственно-иэдатепьский комбинат "Патент, r Ужгород, ул.Гагарина,101

Изобретение относится к испытательной технике, а именно .к методам и средством испытания на усталость плоских образцов при двухосном нагружении.

Целью изобретения является расши-. рение информативности способа путем .обеспечения любого соотношения деформаций по взаимно. перпендикулярным 1ð осям образца.

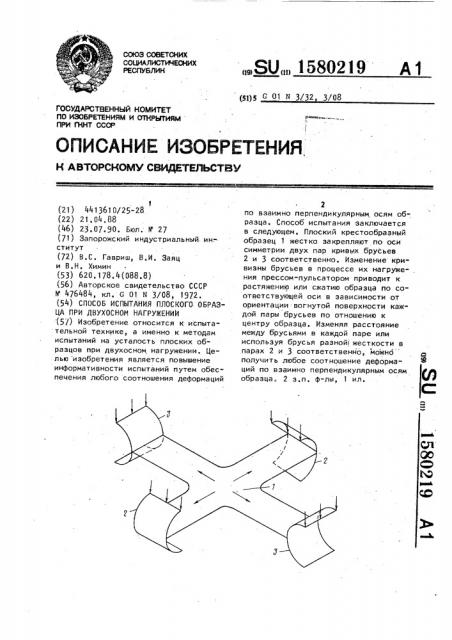

На чертеже приведена схема реализации способа.

Способ испытания заключается в следующем. 15

Плоский крестообразный образец 1 жестко закрепляют по оси симметрии двух пар кривых симметричных брусьев

2 и 3 соответственно. Кривйе брусья с образцом помещают между плитой и 20 плунжером пресса-пульсатора и осуществляют их нагружение усилиями, направленными перпендикулярно плоскости образца. Изменение кривизны брусьев приводит к растяжению или сжатию об- 25 разца в зависимости от ориентации вогнутой поверхности каждой пары брусьев по отношению к центру образца.

При сжатии кривых брусьев происходит . растяжение образца по оси, проходящей >0 через пару брусьев 2., и сжатие по оси, проходящей через пару брусьев 3.

Располагая все брусья вогнутыми или выпуклыми поверхностями к центру образца, может быть осуществлено нагружение образца по схеме двухосного растяжения или сжатия соответственно.

Изменяя расстояние между брусьями в каждой паре или используя брусья разной жесткости в парах 2 и 3 соот- 40 ветственно, может быть получено любое соотношение деформаций в образце . во взаимно перпендикулярных направлениях.

Пример . В лабораторных ус- 4g ловиях испытаны на малоцикловую усталость плоские крестообразные образцы толц<иной 20 мм из стали марки 09Г2С со сварным швом. Образцы жестко закрепляют в кривых брусьях, представляющих из себя полукольца шириной

Составитель С.

Редактор Н. Бобкова Техред М.Mopre

80 мм с радиусом внутренней поверхности 90 мм и наружной 130 мм. Испытания проводят на прессе-пульсаторе при максимальном усилии сжатия 900 кН.

При расположении одной пары брусьев вогнутыми поверхностями к центру образца и другой выпуклыми максимальные. растягивающие напряжения по одной оси образца составляют 280 ИПа, а сжимающие по другой оси 269 МПа.

После 18 тыс. циклов нагружения в образце возле сварного шва получена усталостная трещина.

Геометрические размеры кривых брусьев после испытания не изменились.

1. Способ испытания плоского образца,при двухосном нагружении, по которому образец размещают между зажимными упругими элементами, элементы с образцом устанавливают между плитой и плунжером пресса и осуществляют нагружение упругих элементов силой, направленной перпендикулярно плоскости образца, о т л. и ч а ю шийся тем, что, с целью расширения информативности способа путем обеспечения любого соотношения деформаций по взаимно. перпендикулярным осям, упругие элементы выполняют в виде двух пар кривых симметричных брусьев, а образец жестко закрепляют на брусьях по взаимно перпендикулярным осям в плоскости симметрии брусьев вдоль их образующей.

2. Способ по и. 1, о т л и ч а ю шийся тем, что образец закрепляют таким образом, что расстояние между брусьями в каждой паре различно..

3. Способ по и. 1, о т л и ч а ю шийся тем, что, с целью получения растяжения по одной оси образца и сжатия по другой, одну пару кривых брусьев располагают вогнутой поверхностью к центру образца, а другую пару - выпуклой.
