Линзовый растр

Линзовый растр

Иллюстрации

Показать все

Реферат



Изобретение относится к оптике, в частности к изготовлению линзовых растворов, применяемых в оптических приборах специального назначения. Изобретение позволяет повысисть термостойкость растра. Растр выполнен из объемных линзовых элементов 1, на боковых поверхностях которых нанесено металлическое чернение 2. Линзовые элементы соединены посредством слоев 3 металлического дисперсно-упрочненного композиционного материала на основе диффузионно-твердеющего состава, при этом на боковые поверхности раствора нанесено покрытие из материала соединительного слоя. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 G 02 В 5/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4267889/24-1О (22) 24.06.87 (46) 23.07,90. Бюл. М 27 (71) Особое конструкторское бюро Института космических исследований АК СССР (72) В.Н.Кашин и Е,Г.Грин (53) 628.948 (088,8) (56) Авторское свидетельство СССР

N 1124000, кл. С 03 С 27/00, 1981.

Дудников Ю.А„Рожков Б.К. Растровые системы для получения объемных изображений. — Л.: Машиностроение, 1986, с. 34.

„„ „„1580304 А1 (54) ЛИНЗОВЫЙ РАСТР (57) Изобретение относится к оптике, в частности к изготовлению линзовых растров, применяемых в оптических приборах специального назначения. Изобретение позволяет повысить термостойкость растра. Растр выполнен из объемных линзовых элементов

1, на боковых поверхностях которых нанесено металлическое чернение 2. Линзовые элементы соединены посредством слоев 3 металлического дисперсно-упрочненного композиционного материала на основе диффуэионно-твердеющего состава, при этом на боковые поверхности раствора нанесено покрытие иэ материала соединительного слоя. 1 vл.

1580304

Составитель Н.Киреева

Техред M.Ìoðãåíòàë Корректор Л.Патай

Редактор С.Пекарь

Заказ 2010 Тираж 464 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к оптике, в частности к изготовлению линзовых растров, применяемых в оптических приборах специального назначения.

Целью изобретения является повыше- 5 ние термостойкости фильтра.

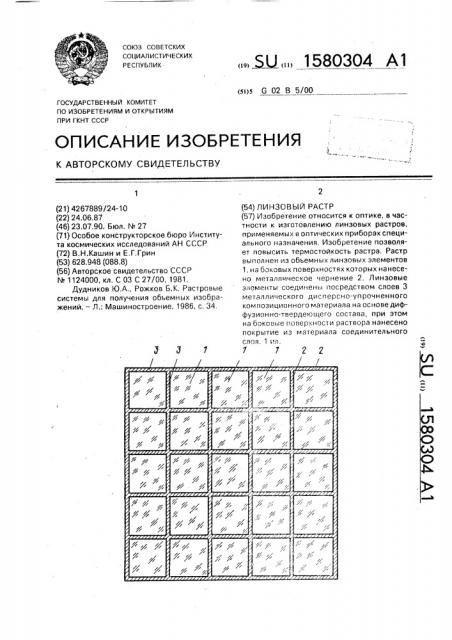

На чертеже представлена конструкция растра.

На боковые поверхности линзовых элементов 1 наносят дополнительно светопог- 10 лощающий слой 2, например покрытие

"черный хром", полученное электроосаждением иэ хромового ангидрида, растворенного в кремнефтористоводородной кислоте, или другое светопоглощающее покрытие. 15

Последующее соединение таких единичных линзовых элементов осуществляют через металлическую теплопроводящую прослойку 3 толщиной 0,05 — 0,2 мм, образованную, например, металлическим композицион- 20 ным материалом на основе системы BHnSn-Pb-Cd-Ga-Cu.

В процессе эксплуатации растра светопоглощающий в рабочем спектральном диапазоне слой 2, сформированный на всей 25 боковой поверхности линзовых элементов, снижает отражение и рассеивание световых лучей на боковых стенках в объеме линзового элемента. Это приводит к уменьшению побочных явлений (световых бликов, умень- 30 шению интенсивности света при интерференции отраженного и проходящего лучей и др.), которые обусловлены большой площадью боковых стенок линзовых элементов, погрешностями юстировки линз друг 35 относительно друга и относительно оси распространения света, нестабильностью светового потока, например лазерного и др.

Одновременно этот слой способствует ин- тенсификации теплообмена от материала 40 линзового элемента в материал соединител ьно го ш ва.

Слой 3 представляет собой металлический материал и имеет поэтому высокую теплопроводность по сравнению со стеклом, Во время работы растра в лучевом потоке благодаря наличию этого слоя, замкнутого в развитую теплопроводящую сеть, осуществляется отбор излишков тепла от отдельных линзовых элементов и рассеивание этого тепла через внешнюю боковую грань растра в окружающую среду, В случае необходимости могут быть применены специальные оправы-радиаторы, соединенные с этой внешней гранью. В результате выравниваются градиенты температуры как в объеме единичных линзовых элементов, так и по всему растру. Это повышает устойчивость оптических характеристик растра при работе в нестабильных лучевых потоках, при повышенной температуре и др, Кроме того, такой металлический слой одновременно фиксирует расположение линзовых элементов и исключает возможность разориентировки их в процессе эксплуатации в широком интервале температур вплоть до температуры плавления металла.

Опытный образец растра выполнен из

16 единичных линзовых элементов, имеющих размеры 5х5х4 мм, толщина двух дополнительных слоев (светопоглощающего и металлического) не превышает 0,2 мм.

Формула изобретения

Линзовый растр, выполненный иэ соединенных между собой объемн:ых линзовых элементов, на боковых поверхностях которых нанесено светопоглощающее покрытие, отл и ча ющи йся тем,что, с целью повышения термостойкости фильтра, соединение линзовых элементов выполнено посредством слоев металлического дисперсно-.упрочненного композиционного материала на основе диффузионно-твердеющего состава, светопоглощающее покрытие выполнено в виде слоя металлического чернения. при этом на боковые поверхности растра нанесено покрытие из материала соединительного слоя,
