Линейный электродвигатель

Линейный электродвигатель

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и может быть применено в маломощном электроприводе с возвратно-поступательным перемещением рабочего органа. Цель изобретения является упрщение конструкции. Лилейный электродвигатель содержит пакт статора 1 с многофазной обмоткой 2. На внутренней поверхности расточки статора выполнена колцевая канавка 3, имеющая поверхность тора, в которой расположены шарики 4, которые одновременно располагаются в винтовом пазу 5 винта 6. При подаче питания на обмотку 2 создается вращающее магнитное поле под действием которого шараки 4 обкатывают расточку статора вдоль кольцевой канавки 3. Одновременно шарики 4 перемещаются по винтовому пазу 5 и заставляют винт 6 совершать осевые перемещения . Упрощение конструкции достигается за счет совмещения ротора и тел качения. Функцию водила при этом выполняет магнитное поле статора. 1 з.п.ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Н 02 К 41/025

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4336196/24 — 07 (22) 30,11.87 (46) 23.07.90, Бюл, № 27 (71) Казахский политехнический институт им. В.И. Ленина (72) Н.Т. Исембергенов, M,Ø. Байбатшаев и Н.М. Курмашев (53) 621,313,13(088.8) (56) Авторское свидетельство СССР

¹ 551772, кл. Н 03 К 41/06, 1975.

Бушенин Д.B. Несоосные винтовые механизмы. — М.: Машиностроение, 1985. с. 33, рис. 30, (54) ЛИНЕЙНЫЙ ЭЛЕКТРОД8ИГАТЕЛЬ (57) Изобретение относится к электротехнике и может быть применено в маломощном электроприводе с возвратно-поступательным перемещением рабочего органа, Целью

„.,5U„, 1580497 Al изобретения является упрощение конструкции. Линейный электродвигатель содержит пакет статора 1 с многофазной обмоткой 2.

На внутренней поверхности расточки статора выполнена кольцевая канавка 3, имеющая поверхность тора, в которой расположены шарики 4, которые одновременно располагаются в винтовом пазу 5 винта 6.

При подаче питания на обмотку 2 создается вращающееся магнитное поле, под действием которого шарики 4 обкатывают расточку статора вдоль кольцевой канавки 3, Одновременно шарики 4 перемещаются по винтовому пазу 5 и заставляют винт 6 совершать осевые перемещения. Упрощение конструкции достигается за счет совмещения ротора и тел качения, функцию водила при этом выполняет магнитное поле статора, 1 З.п, ф-лы, 1 ил.

1560497

Составитель С.Пахомов

Техред М.Моргентал Корректор C.Шекмар

Редактор И.Шулла

Заказ 2020 Тираж 444 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35. РвуL!icKBA наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к злектр0технике и может бь;ть использовано в маломощном автоматизированном электроприводе с возвратно-поступательным перемещением рабочего органа.

Целью изобретения является упрощение конструкции.

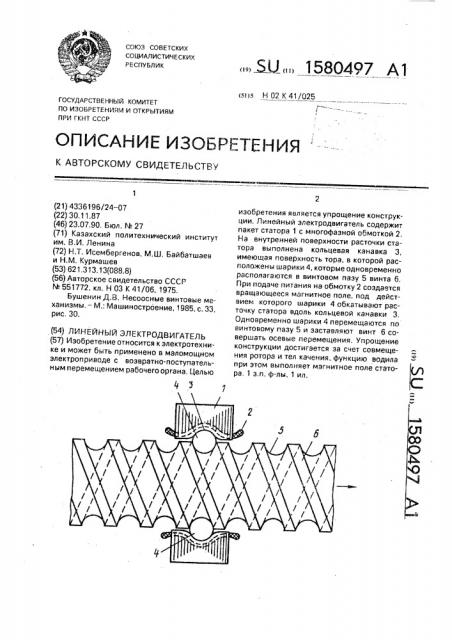

На чертеже представлен электродвигатель, продольный разрез, Линейный электродвигатель содержит пакет статора 1 с многофазной обмоткой 2. На внутренней поверхности растачки статора выполне <а кольцевая канавка 3, имеющая поверхность полутора. В кольцевой канавке 3 располага отся ферромагнитные шарики 4, которые одновременно также располагаются в винтовом пазу

5 винта б, который является рабочим органом устройства, Электродвигатель работает следующим образом.

При подаче напряжения питания в статорную обмотку 2 образуется вращающееся круговое магнитное поле, которое, пересекая ферромагнитные шарики 4, с одной стороны притягивает их к сердечнику статора 1 за счет сил магнитного притяжения, а с другой наводит 8 них тОки, KGTOpblo замыкаются через наружную поверхность ферромагнитного шарика 4. Эти токи, взаимодействуя с магнитным полем статора, образуют электромагнитный момент, который вращает ферромагнитные шарики вокруг сваей оси.

В результате действия магнитных и электромагнитных сил ферромагнитные шарики обкатывают внутреннюю поверхность.З сердечника статора, вращаясь вокруг своей оси. Обкатывание кольцевой торовой поверхности 3 расточки пакета статора 1 происходит с частотой вращения магHMTHOl 0 поля статора.

Поскольку ферромагнитные шарики 4 одной частью тела зацеплены с сердечником сТВТор8, а другой часть 0 с винтовым пазом 5 винта б, то при своем вращении, обкатываясь по внутренней поверхности сердечника сТаТора, они перемещают винт в осевом направлении. Таким образом, вра10 щение магнитного поля обмотки статора преобразуется в поступательное движение винта, как в шариковинтовых механизмах.

Функци о водила для тел качения выполняет магнитное поле статора. Благодаря

15 совмещению в конструкции ротора и тел качения несоосно-винтового мотор-редуктора достигается ее упрощение, В конструкции могут быть испольэова ны л обые тела качения, известные в винто20 вых механизмах, при этом форма расточки статора должна соответствовать форме применяемых тел качения.

Формула изобретения

1. Линейный электродвигатель, содер25 жащий статор с многофазной обмоткой, в рас.очке oToporo размещен ферромагнитный ротор, передача винт — гайка с промежуточными телами качения между виитовь1ми поверхностями винта и гайки, 30 0 T Jl и l а 30 lil vl и c A TBM, RTo, c целью упрощения конструкции, ротор совмещен с телами качения, а поверхность расточки статора вы пол нена в соответствии с формой поверхности тел качения.

35 2, Электродвигатель по и. 1, о т л и ч alo щ и и " я тем, что поверхность расточки статора выполнена в виде кольцевой канавки, имеющей поверхность полутора, а в качестве тел качения использованы шарики, Га
