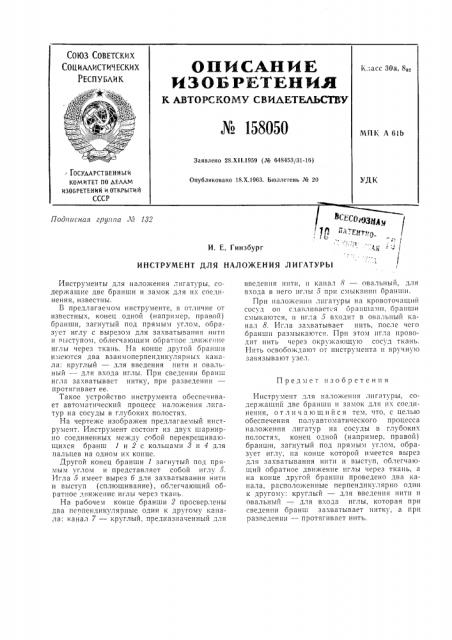

СОЮЗ СОВЕТСКИХ
COl1 ИАЛИСТИЧ ЕСКИХ
РЕСПУБЛИК
ОПИСАНИЕ
ИЗОБРЕТЕНИИ
К АВТОРСКОМУ CSNAETEAJbCTEV № 158050
К-,асс 30а, 8в
MH l А 61Ь
Заявлено 28.XI I.1959 (№ 648463131-16) ° ГОСУДАРСТВЕН Н Ь1 И
КОМИТЕТ ПО ДЕЛАМ
ИЗОБРЕТЕНИИ И ОТКРЫТИИ
СССР
Опубликовано 18.Х.1963. Ьюллетень № 20
УДК
И. Е. Гинзбург
ИНСТРУМЕНТ ДЛЯ НАЛОЖЕНИЯ ЛИГАТУРЫ
Инструменты для наложения ".èãàòóðû, содержащие две бранши и замок для их соединения, известны.
Б предлагаемом инструменте, в отличие от известных, конец одной (например, правой) бранши, загнутый под прямым углом, образует иглу с вырезом для захватывания нити и п1лступом, облегчающим обратное движение иглы через ткань. На конце другой бранши имеются два взаимоперпендикулярных канала: круглый — для введения нити и овальный — для входа иглы. При сведении бранш игла захватывает нитку, при разведении протягивает ее.
Такое устройство инструмента обеспечивает автоматический процесс наложения лигатур на сосуды в глубоких полостях.
На черте>ке изображен предлагаемый инструмент. Инструмент состоит из двух шарнирно соединенных между собой перекрещивающихся бранш 1 и 2 с кольцами 8 и 4 для пальцев на одном их конце.
Другой конец бранши 1 загнутый под прямым углом и представляет собой иглу 5.
Игла 5 имеет вырез б для захватывания нити и выступ (сплющивание), облегчающий обратное,lвижение иглы через ткань.
На рабочем конце бранши 2 просверлены два перпендикулярные один к другому канала: канал 7 — круглый, предназначенный для
Подписная группа ЛЗ 182 введения нити, и канал 8 — овальный, длл входа в него иглы 5 при смыкании бранши.
При наложении лигатуры на кровоточащий сосуд он славливаетсл браншами, бранши смыкаются, и игла 5 входит в овальный канал 8. Игла захватывает нить, после чего бранши размыкаютсл. Прн этом игла проводит нить через окружающую сосуд ткань.
Нить освобождают от инструмента и вручную завязывают узел.
Предмет изобретения
Инструмент для наложения лигатуры, содержащий две бранши и замок для их соединения, отличаюlllийся тем, что, с целью обеспечения полуавтоматического процесса наложения лигатур на сосуды в глубоких по 1остлх, конец одной (например, правой) бранши, загнутый под прямым углом, образует иглу, на конце которой имеется вырез длл захватывания нити и выступ, облегчающий обратное движение иглы через ткань, а на конце другой бранши проведено два канала, расположенные перпендикулярно один к другому: круглый — для введения нити и овальный —. для входа иглы, которая при сведении бранш захватывает нитку, а при разведении — протягивает нить.
М 158050
Составитель Е. Я. Лаицбург
Корректор Т, Д. Хромцева
Редактор Г. М. Печоров Текред Т. П. Курилко
Типография, пр. Сапунова, 2 (одп. к печ. ЗО Х вЂ” 63 г. Формат бум. 70у, 901, Обьсм 0.23 изд. л.
Заказ 2702/16 Тираж 400 Цена 4 кон.
