Радиоэлектронный блок
Иллюстрации
Показать всеРеферат
Изобретение может быть использовано для крепления пакета печатных плат в блоках, работающих в условиях повышенных динамических нагрузок. Цель изобретения - повышение надежности крепления достигается тем, что в радиоэлектронном блоке опорный элемент (03) 3 выполнен в виде двух реек с односторонним расположением выступов 6. Рейки установлены диаметрально противоположно отностительно геометрического центра соосных отверстий 5 печатных плат 2 и взаимодействуют выступами 6 с противоположными поверхностями печатных плат 2 разноименными боковыми поверхностями 7 и 8. Замковый элемент 4 выполнен в виде стержня с направляющими элементами 9 в виде двух продольных, диаметрально противоположных относительно его геометрической оси пазов. Замковый элемент 4 размещен внутри ОЭ 3 и может перемещаться возвратно-поступательно относительно него посредством направляющих элементов и взаимодействие с ОЭ 3. 1 з.п. ф-лы, 2 ил.
СОЮЗ COBETCHHX
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (51)5 H 05 K 7/12
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К A ВТСРСКОМУ СВИДЕТЕЛЬСТВУ
Фиг 1
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ fHHT СССР (21) 4431274/24-21 (22) 26.05.88 (46) 23.07.90. Бюл. N 27 (72) В.A. Драгунов и В.В. Драгунов (53) 621 ° 396.6(088.8) (56) Авторское свидетельство СССР
N 856058, кл. Н 05 К 7/12, 1979.
Авторское свидетельство СССР
N 616718, кл. H 05 K 7/12, 1976. (54) РАДИОЭЛЕКТРОННЫЙ БЛОК (57) Изобретение может быть использовано для крепления пакета печатных плат в Ьлоках, работающих в условиях повышенных динамических нагрузок. Цель изоЬретения - повышение надежности крепления достигается тем, что в радиоэлектронном Ьлоке опорный элемент (ОЭ) 3 выполнен в виде двух
„„Я0„„1580601 A 1
2 реек с односторонним расположением выступов 6. Рейки установлены диаметрально противоположно относительно геометрического центра соосных отверстий 5 печатных плат 2 и взаимодействуют выступами 6 с противоположны-ми поверхностями печатных плат 2 разноименными Ьоковыми поверхностями 7 и 8. Замковый элемент 4 выполнен в виде стержня с направляющими элементами 9 в виде двух продольных, диаметрально противоположных относительно его геометрической оси пазов. Замковый элемент 4 размещен внутри ОЭ 3 и может перемещаться возвратно-поступательно относительно него посредством направляющих элементов и взаиисвействив с ОЭ 3. 1 3.л. Ф-ли, 2 ил. Q) 1;80601
Изобретение относится к радиоэлектронике и может быть использовано для крепления пакета печатных плат в блоках, работающих в условиях повышенных динамических нагрузок.

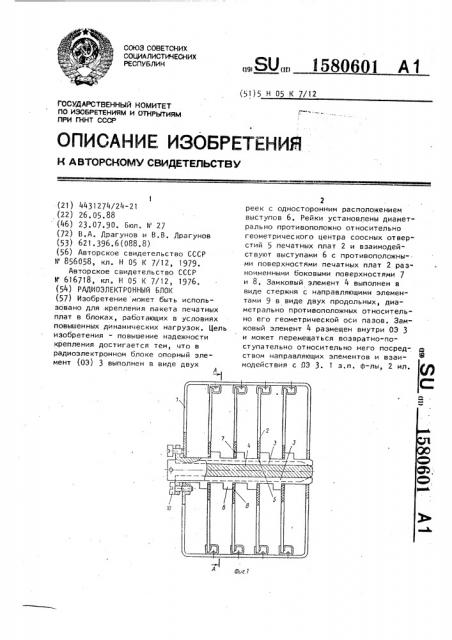

Целью изобретения является повышение надежности крепления, На фиг. t показан радиоэлектронный блок, разрез; на фиг. 2 - сече- 10 ние А-А на фиг. 1.
Блок содержит корпус 1, размещенные параллельно в направляющих печатные платы 2, опорный узел с опор,ным 3 и замковым 4 элементами, установленный в соосных отверстиях 5 печатных плат 2 с возможностью возвратно-поступательного перемещения.
Опорный элемент 3 выполнен в виде двух реек с выступами 6. Рейки уста- 20 новлены диаметрально противоположно относительно геометрического центра соосных отверстий 5 печатных плат 2 с возможностью взаимодействия выступов 6 с противоположными поверхнос- 25 тями печатных плат своими разноименными боковыми поверхностями 7 и 8, Замковый элемент 4 выполнен в виде стержня с направляющими элементами
9 в виде двух продольных диаметрально gp противолежащих относительно геометрической оси стержня пазов. Замковый элемент 4 размещен внутри опорного элемента 3 с возможностью возвратнопоступательного перемещения относи- 35 тельно него посредством направляющих элементов 9 и взаимодействия с опорным элементом 3.
Радиоэлектронный блок работает следующим образом. 40
Размещают в направляющих корпуса 1 печатные платы 2. Устанавливают опорный элемент 3 в соосные отверстия 5 печатных плат 2, при этом выступы 6 размещают между печатными платами 2. 45
Внутрь опорного элемента 3 устанавливают замковый элемент 4, который
1 жестко закрепляют относительно корпуса. С помощью винтов 10 перемещаются рейки с выступами 6 в пазах 9 до упора боковых поверхностей выступов в поверхности печатных плат 2, Изобретение позволяет повысить надежность крепления при повышенных динамических нагрузках. формула и з о б р е т е н и я
1..Радиоэлектронный блок, содеял жащий корпус, размещенные в направляющих корпуса параллельные печатные платы, в центральной зоне которых выполнены соосные отверстия, опорный узел, установленный в отверстиях печатных плат с воэможностью возвратнопоступательного перемещения, с опорным элементом."и замковым элементом в виде стержня, который размещен внутри опорного элемента с воэможностью возвратно-поступательного перемещения относительно него посредством направляющих элементов и взаимодействия с опорным элементом, о т л и ч а ю шийся тем, что, с целью повышения надежности крепления, опорный элемент выполнен в виде двух реек с односторонним расположением выступов, которые установлены диаметрально противоположно относительно геометрического центра соосных отверстий пе- . чатных плат с возможностью взаимодействия их выступов с противоположными поверхностями печатных плат своими разноименными боковыми поверхностями соответственно.
2. Блок по и. 1, о т л и ч а ю шийся тем, что направляющие элементы выполнены в замковом элементе в виде двух продольных, диаметрально противолежащих относительно его геометрической оси пазов, причем рейки размещены своими, гладкими кромка" ми в продольных пазах.
