Экранирующий корпус

Экранирующий корпус

Иллюстрации

Показать все

Реферат



Изобретение относится к радиоэлектронике. Цель изобретения - повышение эффективности экранирования и надежности достигается тем, что в экранирующем коржухе между контактным элементом (КЭ) 1 основания и КЭ 2 крышки размещена эластичная контактная прокладка 3 с пористой структурой, пропитанная токопроводящей жидкостью, смачивающейся с материалом КЭ 1 и 2, выполненная из влагопоглащающего материала. 1 з.п. ф-лы, 2 ил.

2 А1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„80„„15

05 К 9/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНЯТИЯМ

ПРИ ГННТ СССР

Н А ВТОРСНОМЪ СВИДЕТЕЛЬСТВУ (21) 4445007/24-21 (22) 20. 06.88 (46) 23,07.90. Бюл. У 27 (72) Б.Г. Солдатов (53) 621.396.67,2(088.8) (56) Патент СЫА 1г 2727084, кл. 174-35, 1955.

Авторское свидетельство СССР

N 1339914, кл. H 05 K 9/00, 1985, (54) ЭКРАНИРУИЩИИ КОЖУХ (57) Изобретение относится к радио2 электронике. Цель изобретения - повышение эФФективности экранирования и надежности достигается тем, что в экранирующем кожухе между контактным элементом (КЭ) 1 основания и КЭ 2 крышки размещена эластичная контакг" ная прокладка 3 с пористой структурой, пропитанная токопроводящей жидкостью, смачивающейся с материалом

КЭ 1 и 2, выполненная из влагопоглощающего материала. 1 з.п. Ф-лы, 2 ил.

158060? а

Пропитанной токопроводящей жидкостью, 1 уменьшается переходное сопротивление между контактными элементами корпуса

1 и крышки 2, тем самым повышается эффективность экранирования. формула изобретения !

Составитель Иосселиани

Техред Л,Олийнык Корректор С. Шекмар

Редактор Н, Гунько

Заказ 2025 Тираж 674 Подписное

8НИИПИ Государственного комитета по и." обретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", r.Óæãîðîä, ул.Гагарина, 101

Изобретение относится к радиоэлектронике.

Целью изобретения является повышение эффективности экранирования и надежности в работе путем уменьшения переходного сопротивления между основанием и крышкой кожуха.

Поставленная цель достигается тем, что между контактными элементами основания и крышки размещена контактная прокладка, выполненная из пористого эластичного материала, например, металловолокна, и пропитана токопроводной жидкостью, смачивающейся с 15 материалом контактных элементов корпуса и крышки, например водным раствором хлористого натрия.

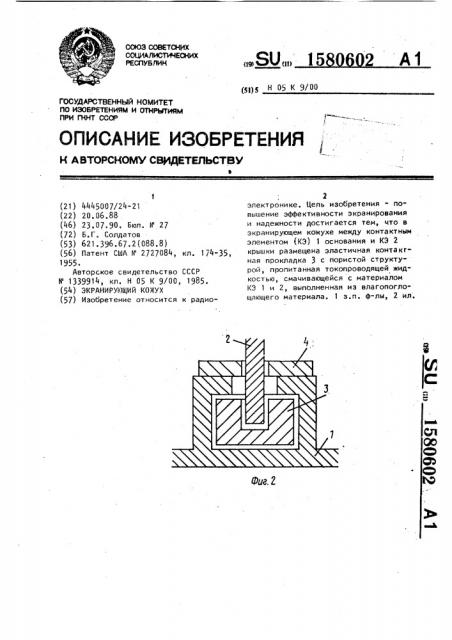

На фиг. 1 изображено размещение уплотнения в кожухе; на фиг. 2 - то же, вариант.

Экранирующий кожух содержит основание с контактным элементом 1, крышку с контактным элементом 2 и токороводящую прокладку,3, выполненную 25 з эластичного пористого материала, например металловолокна, и пропитанную токойроводящей жидкостью, например водным раствором хлористого натрия, эластичную прокладку 4, предохраняющую от разбрызгивания электропроводной жидкости.

Экранирующий кожух работает следующим образом.

Между контактными элементами корhyca è крышки 2 размещается токопроводящая прокладка 3. Благодаря пористости и эластичности материала прокладки > .

1 ° Экранирующий кожух, содержащий основание и крышку, соединенные между собой, контактные элементы, выполненные по периметру основания и крмшки, и расположенная между контактными элементами основания и крышки кон«тактная прокладка из эластичного материала с электропроводной оплеткой, отличающийся тем, что, с целью повышения эффективности экранирования и надежности путем уменьшения переходного сопротивления между контактными элементами основания и крышки, эластичная контактная прокладка выполнена с пористой стуктурой и пропитана токопроводящей жидкостью, смачивающейся с материалом контактных элементов основания и крышки.

2. Кожух по и. 1, о т л и ч а ю шийся тем, что в качестве эластичного материала контактной прокладки с пористой структурой использован влагопоглощающий материал, а в качестве токопроводящей жидкости - водный раствор электролита, 3. Кожух по и. 2, отличающийся тем, что в качестве электролита использован хлористый натрий.
