Патент ссср 158063

Патент ссср 158063

Иллюстрации

Показать все

Реферат

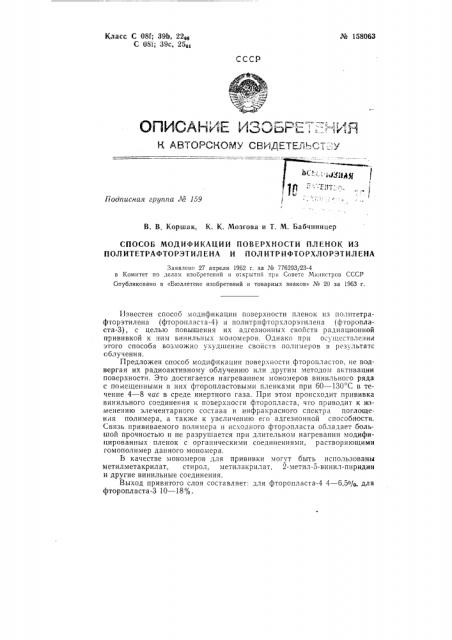

Ко 1580бЗ

Класс С 08Е; 39b, 22os

С 08!; 39с, 25О1

СССР

К АВТОРСКОМУ СВИДЕТЕЛЬС1,:;У из!Ыя

Подписная группа М 159

В. В. Коршак, К. К. Мозгова и T. М. Бабчиницер

СПОСОБ МОДИФИКАЦИИ ПОВЕРХНОСТИ ПЛЕНОК ИЗ

ПОЛИТЕТРАФТОРЭТИЛЕНА И ПОЛ ИТРИФТОРХЛОРЭТИЛЕНА

Заявлено 27 апреля 1962 г. за № 776293/23-4 в Комитет по делам изобретений и о-,крытпй при Совете Министров СССР

Опубликовано в «Б|оллетене изобретений и товарных знаков» № 20 за 1963 г

Известен способ модификации поверхности пленок из политетрафторэтилена (фторонласта-4) и политрнфторхлорэтилена (фторопласта-3), с целью повышения их адгезионных свойств радиационной прививкой к ним винильных мономеров. Однако при осуществлении этого способа возможно ухудшение свойств полимеров в результате облучения.

Предложен способ модификации поверхности фторопластов, не подвергая их радиоактивному облучению или другим методом активации поверхности. Это достигается нагреванием мономеров винильного ряда с поме1ценными в них фторопластовыми пленками при 60 — 130 С в течение 4 — 8 час в среде инертного газа. При этом происходит прививка винильного соединения к поверхносги фторопласта, что приводит к изменению элементарного состава и инфракрасного спектра поглощения полимера, а также к увеличению его адгезионной способности

Связь прививаемого полимера и исходного фторопласта обладает большой прочностью н не разрушается при длительном нагревании модифицированных пленок с органическими соединениями, растворяющими гомополимер данного мономера.

В качестве мономеров для прививки могут быть использованы метилметакрилат, стирол, метилакрилат, 2-метил-5-винил-пиридин и другие винильные соединения.

Выход привитого слоя составляет: для фторопласта-4 4 — 6,5o/0, для фторопласта-3 10 — 18 / . 11в 1 58063

Пример. Пленку фторопласта-3 толщиной 20 ик и массой 0,116 г помещают в реакционный сосуд, содерхкащий метилметакрилат. Сосуд термосзатируют при 80 С, затем пропускают ток азота. Блочную полимеризацию проводят до степени превращения мономера 5 %. По окончании реакции пленку обрабатывают кипящим и холодным бензолом и дихлорэтаном в течение 4 суток. Масса полученного образца 0,1268 г.

Элементарный состав полученного продукта: С вЂ” 25,61; 25,83, Р— 41,92: 41,56; Cl — 26,18; 26,40; Н вЂ” 1,04; 1,22.

Элементарный состав исходного фторопласта-3: С вЂ” 21,05; 21,30;

à — 47,04; 47,00; Сl — 30,24; 30,03.

В инфракрасном спектре поглощения полимера появляются полосы в области 1735 см > (характерна для С = 0 — групп), 1395, 1450 и 1490 сл 1. Предел прочности полимера на отрыв возрастает с 17 до

40 — 5(кг/см- .

Предмет изобретения

Способ модификации поверхности пленок из политетрафторэтилена и политрифторхлорэтилена прививкой к ним мономеров винильного ряда, отличающийся тем, что, с целью упрощения процесса, мономеры с помещенными в них пленками нагревают в среде инертного газа при 60 — 130=С в течение 4 — 8 час.

Составитель Штейнпресс

Редактор Л. К. Ушакова Tcvpcд T. П. Курнлко Корректор H. В. Гераськина

Поди к печ. 18/IX — 63 г. Формат бум. 70 X 10817з2 Объем 0,18 изд. л.

Заказ 2442717 Тираж 700 Цена 4 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4.

Типография, пр. Сапунова, 2.
